Z3BII1003 Lift Cylinder Assembly

Z3BII1003 Lift Cylinder Assembly

← DF25 2C Multi-Way Valve ZL30II12570H 00 Lift Cylinder →

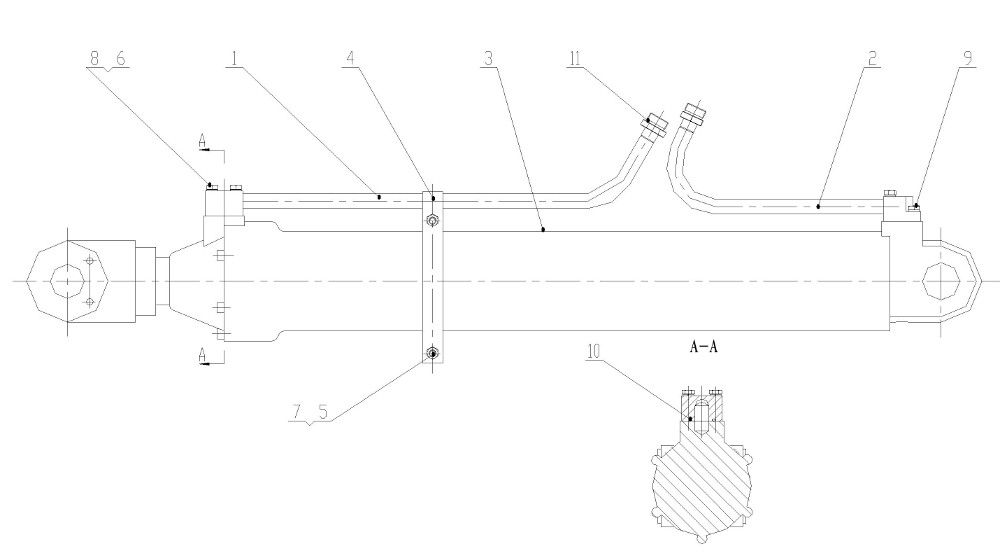

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Long Elbow-Lift Cylinder
Каталожный номер:Z3BII100301
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Elbow-Lift Cylinder
Каталожный номер:Z3BII100302
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Lift Cylinder
Каталожный номер:ZL30II125/70H.00
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Clip
Каталожный номер:Z3BII100300001
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Nut M10
Каталожный номер:GB/T6170-2000
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Washer10
Каталожный номер:GB/T93-1987
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bolt M10X40
Каталожный номер:GB/T5783-2000
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bolt M10X60
Каталожный номер:GB/T5782-2000
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Bolt M10X30
Каталожный номер:GB/T5783-2000
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:O-Ring 31.5X3.55
Каталожный номер:GB3452.1-92
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:O-Ring 17x2.65
Каталожный номер:GB3452.1-92
Комплект:2
Примечание:
