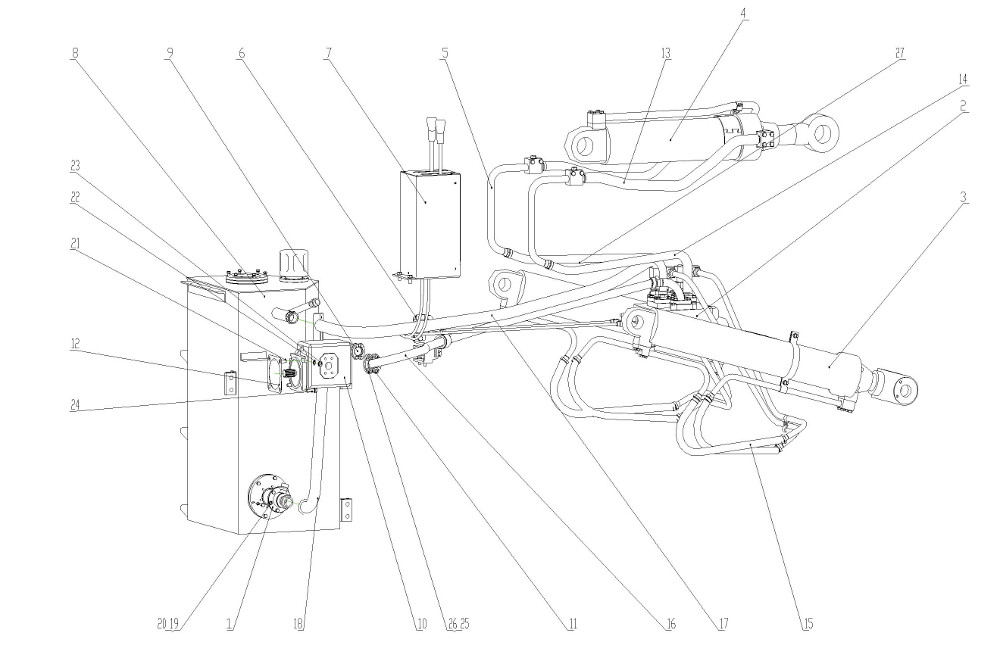

Z3BII10 Implement Hydraulic System

← CG20-H 3510002 Oil-air pump Z3BII1002A Multi-way valve →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Steel Tube Assembly

Каталожный номер:Z3BII1001

Комплект:1

Примечание:

№ на схеме:2

Наименование:Multi-way valve

Каталожный номер:Z3BII1002A

Комплект:1

Примечание:

№ на схеме:3

Наименование:Lift Cylinder Assembly

Каталожный номер:Z3BII1003

Комплект:2

Примечание:

№ на схеме:4

Наименование:Tilting Cylinder Assembly

Каталожный номер:Z3BII1004

Комплект:1

Примечание:

№ на схеме:5

Наименование:Tilting Cylinder Elbow

Каталожный номер:Z3BII1005

Комплект:2

Примечание:

№ на схеме:6

Наименование:Clip

Каталожный номер:Z3BII1006

Комплект:1

Примечание:

№ на схеме:7

Наименование:Control Mechanism

Каталожный номер:Z3BII1007

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hydraulic Oil Tank

Каталожный номер:Z3BII1008

Комплект:1

Примечание:

№ на схеме:9

Наименование:Flange

Каталожный номер:1CFL-45-24

Комплект:1

Примечание:

№ на схеме:10

Наименование:Gear Pump

Каталожный номер:CBGj2100A

Комплект:1

Примечание:

№ на схеме:11

Наименование:Flange

Каталожный номер:FL-20

Комплект:1

Примечание:

№ на схеме:12

Наименование:Paper Gasket

Каталожный номер:Z3BII100000001

Комплект:1

Примечание:

№ на схеме:13

Наименование:Hose

Каталожный номер:20511-36-12TX3M12GTX1050

Комплект:2

Примечание:

№ на схеме:14

Наименование:Hose

Каталожный номер:87341-16-12/20511-36-12TX3M12GTX800

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hose

Каталожный номер:20511-36-12TX2T12GTX1000

Комплект:4

Примечание:

№ на схеме:16

Наименование:Hose

Каталожный номер:87392-20-16X4M16GJX1350V90

Комплект:1

Примечание:

№ на схеме:17

Наименование:Hose

Каталожный номер:20411-45-20TX1T20GTX1300

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hose

Каталожный номер:20491-45-24/87391-24-24(H300)X1M24GTX720V180

Комплект:1

Примечание:

№ на схеме:19

Наименование:8 Washer8

Каталожный номер:GB/T93-1987

Комплект:6

Примечание:

№ на схеме:20

Наименование:Bolt M8X20

Каталожный номер:GB/T5783-2000

Комплект:6

Примечание:

№ на схеме:21

Наименование:Bolt M12X30

Каталожный номер:GB/T898-1998

Комплект:2

Примечание:

№ на схеме:22

Наименование:Washer12

Каталожный номер:GB/T93-1987

Комплект:4

Примечание:

№ на схеме:23

Наименование:Nut M12

Каталожный номер:GB/T93-1987

Комплект:2

Примечание:

№ на схеме:24

Наименование:Bolt M12X35

Каталожный номер:GB/T6170-2000

Комплект:2

Примечание:

№ на схеме:25

Наименование:Washer10

Каталожный номер:GB/T93-1987

Комплект:8

Примечание:

№ на схеме:26

Наименование:Bolt M10X30

Каталожный номер:GB/T5783-2000

Комплект:8

Примечание:

№ на схеме:27

Наименование:Hose

Каталожный номер:87391-16-12/20511-36-12TX3M12GTX700

Комплект:1

Примечание:
