Z3BII0412 Control System

Z3BII0412 Control System

← Z3BII0407 Speed Selector Valve Power Cut-off Device-Rear Axle →

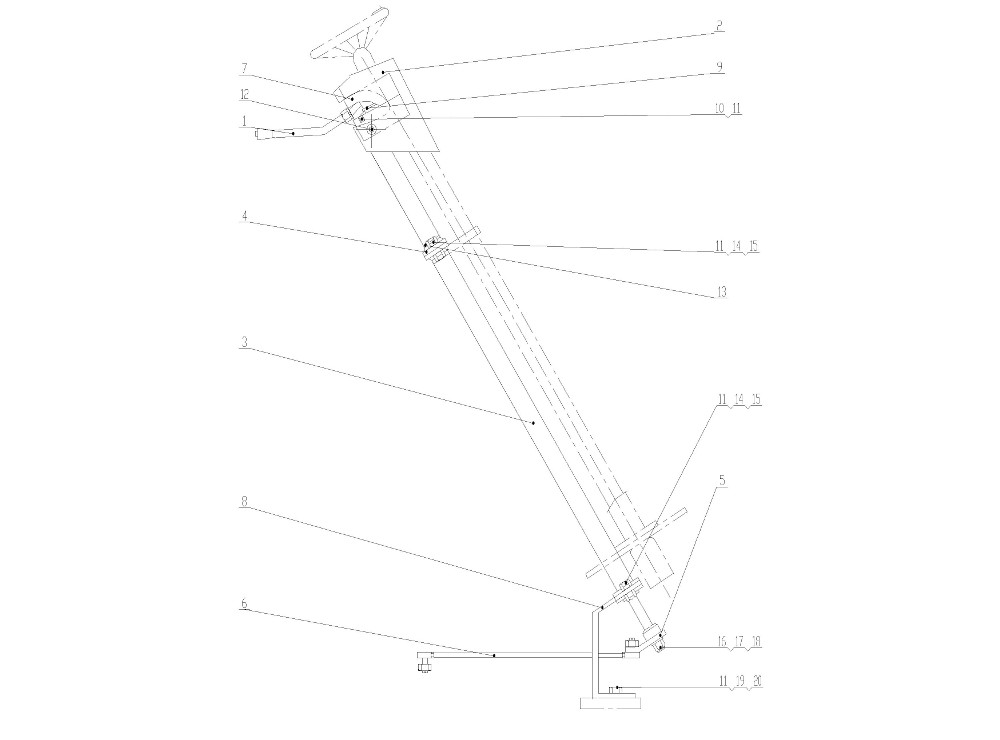

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Control Handle
Каталожный номер:Z3BII041203
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Shell
Каталожный номер:CG50.4.1.2.3
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Control Lever
Каталожный номер:Z3BII041201
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Ball Joint
Каталожный номер:Z3BII041202
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Swing Arm
Каталожный номер:Z3BII041204
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Ball Head
Каталожный номер:Z3BII041205
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Upper Cover
Каталожный номер:CG50.4.1.2.4
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Plate-Ball Joint
Каталожный номер:Z3BII041200001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Snap Ring48
Каталожный номер:GB/T893.1-1986
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Screw M8X50
Каталожный номер:GB/T70.1-2000
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Snap Ring8
Каталожный номер:GB/T93-1986
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Screw M5X12
Каталожный номер:GB/T67-2000
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Snap Ring 18
Каталожный номер:GB/T894.1-1986
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Bolt M8X30
Каталожный номер:GB/T5781-2000
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Nut M8
Каталожный номер:GB/T41-2000
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:.5 Nut M14X1.5
Каталожный номер:GB/T9457-1988
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:1 Washer 14
Каталожный номер:GB/T97.2-2002
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Pin 3X30
Каталожный номер:GB/T91-1986
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Washer 8
Каталожный номер:GB/T97.2-2002
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Bolt M8X20
Каталожный номер:GB/T41-2000
Комплект:2
Примечание:
