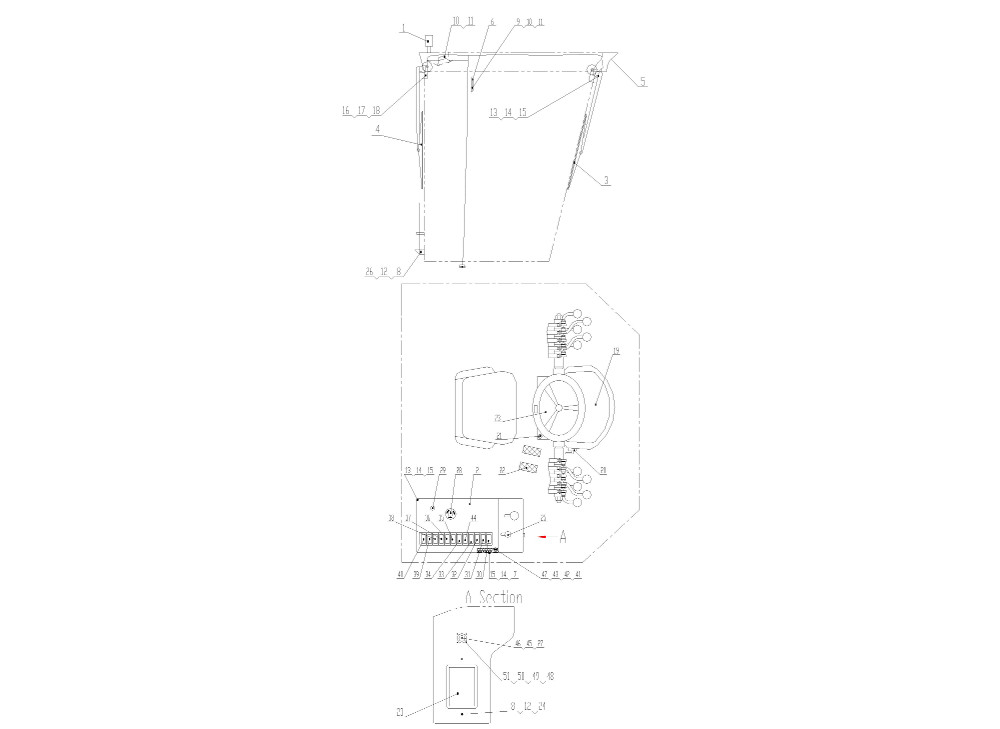

P3B50T6 Electrical Component

← P3B31T6 Ripper P3B01T6 Frame I →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rotating Beacon

Каталожный номер:35.091000.42

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cover

Каталожный номер:P3B500301T6(

Комплект:1

Примечание:

№ на схеме:3

Наименование:Rear Wiper/Washer

Каталожный номер:CG1320H-B/24V

Комплект:1

Примечание:

№ на схеме:4

Наименование:Front Wiper/Washer

Каталожный номер:CG1320H-A/24V

Комплект:1

Примечание:

№ на схеме:5

Наименование:Cab Front Work Lamp

Каталожный номер:CG.W(70W/24V)

Комплект:2

Примечание:

№ на схеме:6

Наименование:Dome Lamp

Каталожный номер:CG.F1/10W

Комплект:1

Примечание:

№ на схеме:7

Наименование:M6X16 Bolt

Каталожный номер:GB/T 5783-2000

Комплект:2

Примечание:

№ на схеме:8

Наименование:5 Washer

Каталожный номер:GB/T 97.1-2002

Комплект:9

Примечание:

№ на схеме:9

Наименование:4 Washer

Каталожный номер:GB/T 93-1987

Комплект:4

Примечание:

№ на схеме:10

Наименование:M4X16 Screw

Каталожный номер:GB/T 818-2000

Комплект:3

Примечание:

№ на схеме:11

Наименование:4 Washer

Каталожный номер:GB/T 97.1-2002

Комплект:4

Примечание:

№ на схеме:12

Наименование:5 Washer

Каталожный номер:GB/T 93-1987

Комплект:9

Примечание:

№ на схеме:13

Наименование:M6X16 Screw

Каталожный номер:GB/T 818-2000

Комплект:10

Примечание:

№ на схеме:14

Наименование:6 Washer

Каталожный номер:GB/T 93-1987

Комплект:12

Примечание:

№ на схеме:15

Наименование:6 Washer

Каталожный номер:GB/T 97.1-2002

Комплект:12

Примечание:

№ на схеме:16

Наименование:M8X16 Bolt

Каталожный номер:GB/T 5781-2000

Комплект:2

Примечание:

№ на схеме:17

Наименование:8 Washer

Каталожный номер:GB/T 93-1987

Комплект:2

Примечание:

№ на схеме:18

Наименование:8 Washer

Каталожный номер:GB/T 97.1-2002

Комплект:2

Примечание:

№ на схеме:19

Наименование:Electronic Monitor

Каталожный номер:KA-09

Комплект:1

Примечание:

№ на схеме:20

Наименование:Start SW

Каталожный номер:JK406C

Комплект:1

Примечание:

№ на схеме:21

Наименование:Directional Lamp SW

Каталожный номер:ZB2BD3C+ZB2BZ103C

Комплект:1

Примечание:

№ на схеме:22

Наименование:Governor Control

Каталожный номер:350827

Комплект:1

Примечание:

№ на схеме:23

Наименование:Fuse

Каталожный номер:15713-24/16-2-1-A 24

Комплект:1

Примечание:

№ на схеме:24

Наименование:M5X15 Screw

Каталожный номер:GB/T 818-2000

Комплект:8

Примечание:

№ на схеме:25

Наименование:Hand Accelerator

Каталожный номер:972 190 N104

Комплект:1

Примечание:

№ на схеме:26

Наименование:M5X12 Screw

Каталожный номер:GB/T 845-1985

Комплект:2

Примечание:

№ на схеме:27

Наименование:Diag Receptacle

Каталожный номер:HD10-9-1939P

Комплект:1

Примечание:

№ на схеме:28

Наименование:Parking Button

Каталожный номер:ZB2BS54C+ZB2BZ105C

Комплект:1

Примечание:

№ на схеме:29

Наименование:24V Powr Receptacle

Каталожный номер:CZ-315

Комплект:1

Примечание:

№ на схеме:30

Наименование:Front Light SW.

Каталожный номер:JK981-092-5114

Комплект:1

Примечание:

№ на схеме:31

Наименование:Front/Rear Lamp SW

Каталожный номер:JK981-087-5115

Комплект:1

Примечание:

№ на схеме:32

Наименование:Side Work Lamp SW

Каталожный номер:JK981-002-3.67

Комплект:1

Примечание:

№ на схеме:33

Наименование:Front Wiper SW

Каталожный номер:JK981-047-2.5

Комплект:1

Примечание:

№ на схеме:34

Наименование:Rear Wiper SW

Каталожный номер:JK981-047-2.28

Комплект:1

Примечание:

№ на схеме:35

Наименование:Rotating Beacon SW

Каталожный номер:JK981-002-3.40

Комплект:1

Примечание:

№ на схеме:36

Наименование:Swing Lock SW

Каталожный номер:JK981-067-5.41/5.42

Комплект:1

Примечание:

№ на схеме:37

Наименование:Work Lamp SW

Каталожный номер:JK981-002-3.67

Комплект:1

Примечание:

№ на схеме:38

Наименование:Hazard Lamp SW

Каталожный номер:JK981-157-2.4

Комплект:1

Примечание:

№ на схеме:39

Наименование:Engine Diagnosis SW

Каталожный номер:JK981-002-4.73

Комплект:1

Примечание:

№ на схеме:40

Наименование:INC Cruise/DEC SW

Каталожный номер:JK981-069-13.49

Комплект:1

Примечание:

№ на схеме:41

Наименование:Main Relay

Каталожный номер:MZJ-100A/006

Комплект:1

Примечание:

№ на схеме:42

Наименование:Relay

Каталожный номер:JQ201S-PLD/30A24V

Комплект:3

Примечание:

№ на схеме:43

Наименование:Flasher

Каталожный номер:JQ604

Комплект:2

Примечание:

№ на схеме:44

Наименование:Windshield Wsher SW

Каталожный номер:JK981-002-2.6

Комплект:1

Примечание:

№ на схеме:45

Наименование:Cab

Каталожный номер:HDC16-9

Комплект:1

Примечание:

№ на схеме:46

Наименование:Pin

Каталожный номер:1060-16-0144

Комплект:5

Примечание:

№ на схеме:47

Наименование:Charge Indicator RLY

Каталожный номер:JQ101S-KL0/12V

Комплект:1

Примечание:

№ на схеме:48

Наименование:M3X20 Screw

Каталожный номер:GB/T 818-2000

Комплект:4

Примечание:

№ на схеме:49

Наименование:3 Washer

Каталожный номер:GB/T 93-1987

Комплект:4

Примечание:

№ на схеме:50

Наименование:3 Washer

Каталожный номер:GB/T 97.1-2002

Комплект:4

Примечание:

№ на схеме:51

Наименование:M3 Nut

Каталожный номер:GB/T 6170-2000

Комплект:4

Примечание:
