P3B4402T6 Accumulator Charging Valve System

← PDF-05 Service Brakes P3B4403T6 Accumulator Assembly →

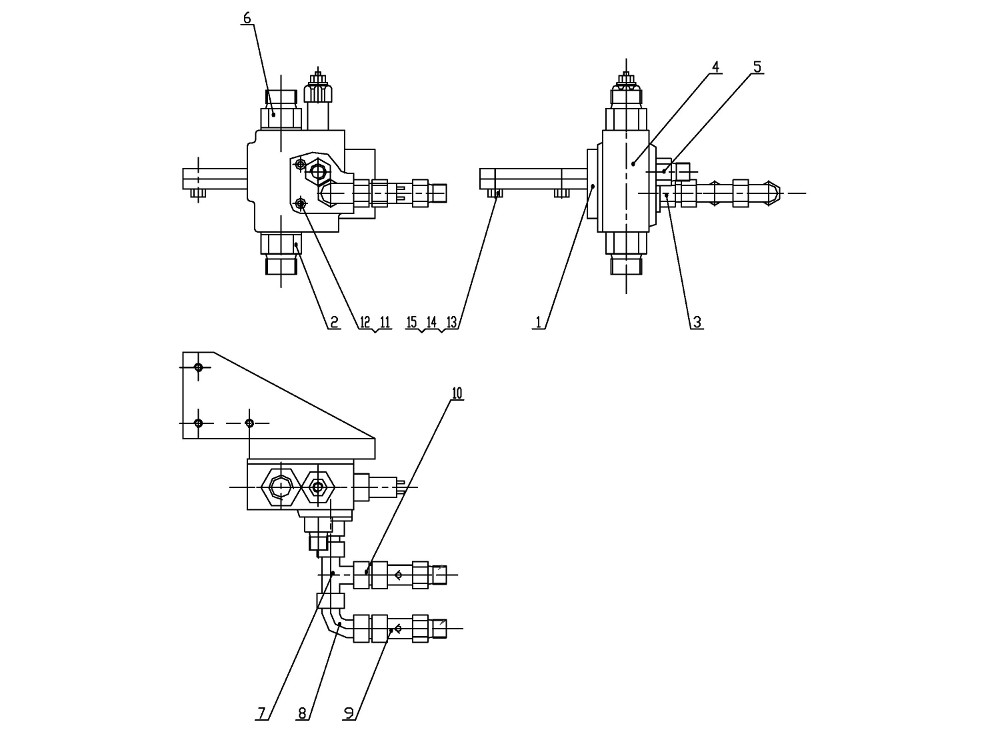

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:board

Каталожный номер:P2.44.2.1

Комплект:1

Примечание:

№ на схеме:2

Наименование:Connector

Каталожный номер:1CH-30-18Z

Комплект:1

Примечание:

№ на схеме:3

Наименование:Connector

Каталожный номер:1CH-18Z

Комплект:1

Примечание:

№ на схеме:4

Наименование:Control manifold valve

Каталожный номер:PDF-05

Комплект:1

Примечание:

№ на схеме:5

Наименование:Connector

Каталожный номер:1CH-18-12Z

Комплект:1

Примечание:

№ на схеме:6

Наименование:Connector

Каталожный номер:1CH-30-18(L=63.5)Z

Комплект:1

Примечание:

№ на схеме:7

Наименование:Connector

Каталожный номер:EC-18Z

Комплект:1

Примечание:

№ на схеме:8

Наименование:Connector

Каталожный номер:2C9-18Z

Комплект:1

Примечание:

№ на схеме:9

Наименование:valve

Каталожный номер:DIF-L10H

Комплект:1

Примечание:

№ на схеме:10

Наименование:Connector

Каталожный номер:3C-18Z

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bolt M6X65

Каталожный номер:GB /T70-2000

Комплект:1

Примечание:

№ на схеме:12

Наименование:Washer 6

Каталожный номер:GB/T 93-1987

Комплект:2

Примечание:

№ на схеме:13

Наименование:M8X20 Bolt M8x20

Каталожный номер:GB/T 5783-2000

Комплект:1

Примечание:

№ на схеме:14

Наименование:Washer 8

Каталожный номер:GB/T 93-1987

Комплект:1

Примечание:

№ на схеме:15

Наименование:Washer 8

Каталожный номер:GB/T 97.1-2000

Комплект:1

Примечание:
