P3B31T6 Ripper

← P3A 28 Moldboard Ripper Oil Cylinder →

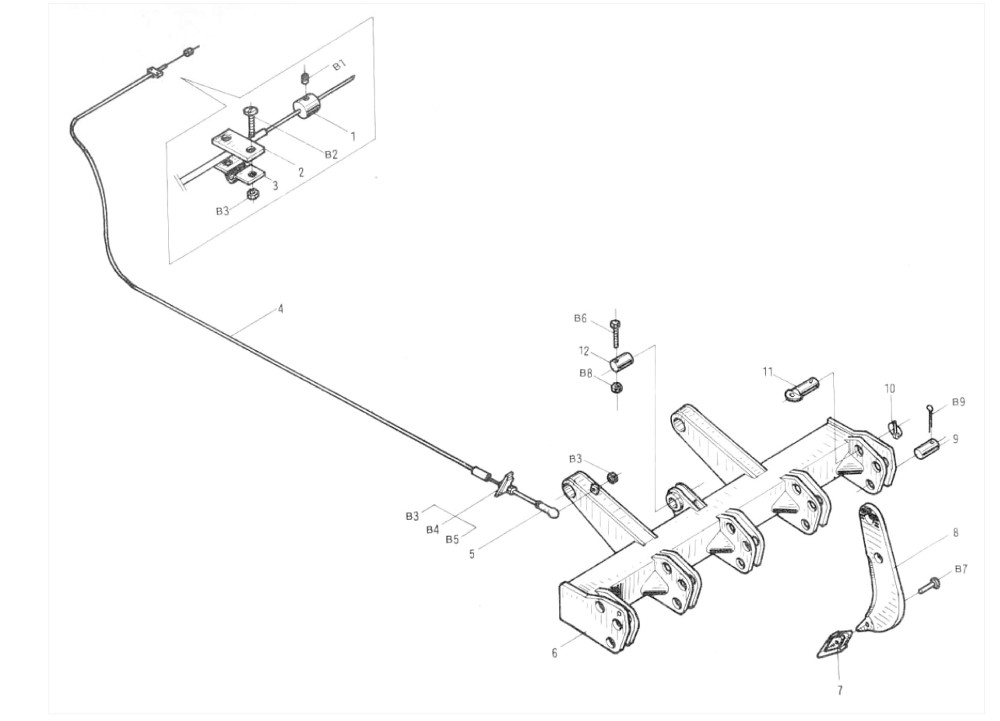

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:B9

Наименование:Pin 12X70

Каталожный номер:GB 879-86

Комплект:10

Примечание:

№ на схеме:B8

Наименование:Nut M12X1.5

Каталожный номер:GB 889-86

Комплект:3

Примечание:

№ на схеме:B7

Наименование:Pin 16X50

Каталожный номер:GB 879-86

Комплект:5

Примечание:

№ на схеме:B6

Наименование:Bolt M12X1.5X100

Каталожный номер:GB/T 5785-2000

Комплект:1

Примечание:

№ на схеме:B5

Наименование:Screw M5X16

Каталожный номер:GB/T 5783-2000

Комплект:2

Примечание:

№ на схеме:B4

Наименование:Washer 5

Каталожный номер:GB/T 93-1987

Комплект:2

Примечание:

№ на схеме:B3

Наименование:Nut M5

Каталожный номер:GB/T 6170-2000

Комплект:5

Примечание:

№ на схеме:B2

Наименование:Screw M5X16

Каталожный номер:GB/T 65-2000

Комплект:2

Примечание:

№ на схеме:B1

Наименование:Screw M8X16

Каталожный номер:GB/T 79-2000

Комплект:1

Примечание:

№ на схеме:1

Наименование:Sleeve

Каталожный номер:P2.31-2

Комплект:1

Примечание:

№ на схеме:2

Наименование:Plate

Каталожный номер:P2.31-4

Комплект:1

Примечание:

№ на схеме:3

Наименование:Clip

Каталожный номер:P2.31-3

Комплект:1

Примечание:

№ на схеме:4

Наименование:Flexible Shaft

Каталожный номер:P3B3107T6

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bearing SQ65

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:6

Наименование:Shank Bracket

Каталожный номер:P3B3102T6

Комплект:1

Примечание:

№ на схеме:7

Наименование:Shank Shoe

Каталожный номер:P2.31.5

Комплект:5

Примечание:

№ на схеме:8

Наименование:Shank

Каталожный номер:P2.31-6

Комплект:5

Примечание:

№ на схеме:9

Наименование:Pin Shaft

Каталожный номер:P2.31-9

Комплект:5

Примечание:

№ на схеме:10

Наименование:Pin

Каталожный номер:P2.31.4

Комплект:5

Примечание:

№ на схеме:11

Наименование:Pin

Каталожный номер:P2.31.3

Комплект:5

Примечание:

№ на схеме:12

Наименование:Pin Shaft

Каталожный номер:P2.31-8

Комплект:1

Примечание:
