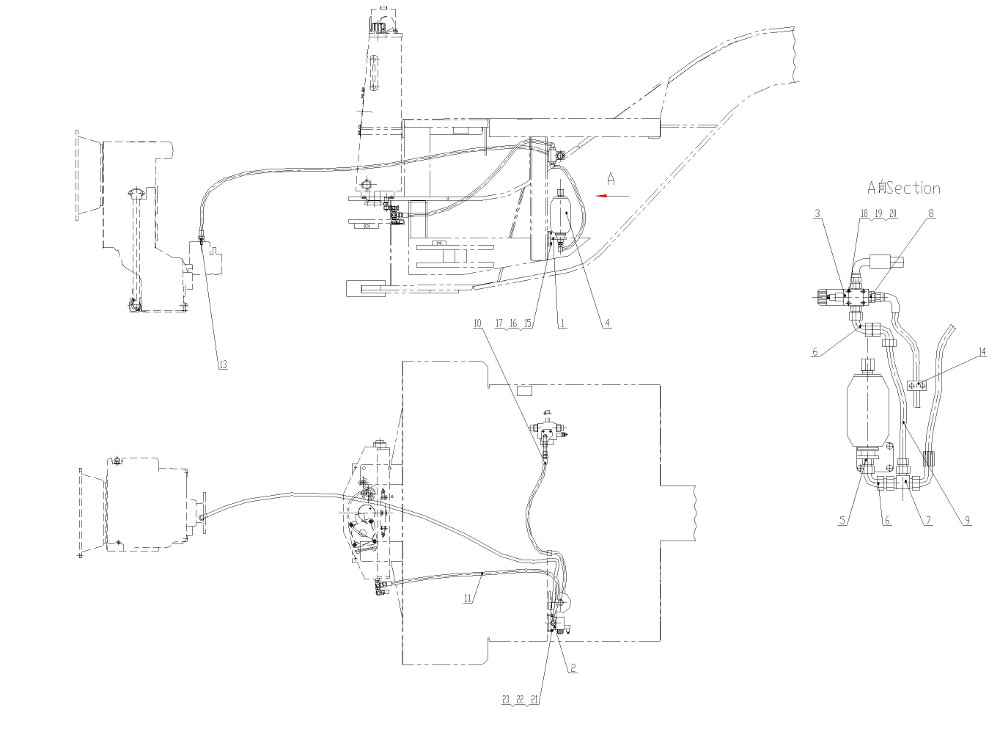

P3B11T6 Parking Brake System

← P3B08T6 Fuel Box Assembly P3B15T6 Operators compartment →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:bracket

Каталожный номер:P165.11.1

Комплект:1

Примечание:

№ на схеме:2

Наименование:Valve body

Каталожный номер:P165.11-1

Комплект:1

Примечание:

№ на схеме:3

Наименование:Valve

Каталожный номер:4WE6D6X/EG24N9K4

Комплект:1

Примечание:

№ на схеме:4

Наименование:accumulator

Каталожный номер:NXQA-1/20-L

Комплект:1

Примечание:

№ на схеме:5

Наименование:Connector

Каталожный номер:1CH-18-27(L62/LN)Z

Комплект:1

Примечание:

№ на схеме:6

Наименование:Connector

Каталожный номер:2C9-18Z

Комплект:2

Примечание:

№ на схеме:7

Наименование:Connector

Каталожный номер:CC-18Z

Комплект:1

Примечание:

№ на схеме:8

Наименование:Connector

Каталожный номер:1CH-18-16Z

Комплект:3

Примечание:

№ на схеме:9

Наименование:Hose

Каталожный номер:20411-18-06ZX1T06GTX530

Комплект:1

Примечание:

№ на схеме:10

Наименование:Hose

Каталожный номер:20491-18-06Z/20411-18-06ZX1T06GTX6 00

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hose

Каталожный номер:20491-18-06Z/20411-22-06ZX1T06GTX1 170

Комплект:1

Примечание:

№ на схеме:12

Наименование:Hose

Каталожный номер:20491-18-06Z/20411-18-06ZX1T06QLX4 080

Комплект:1

Примечание:

№ на схеме:13

Наименование:Connector

Каталожный номер:1CH-18-10(L34)Z

Комплект:1

Примечание:

№ на схеме:14

Наименование:Clip

Каталожный номер:THPG1-117.2

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt M10X15

Каталожный номер:GB/T5783-2000

Комплект:4

Примечание:

№ на схеме:16

Наименование:Washer 10

Каталожный номер:GB/T 93-1987

Комплект:4

Примечание:

№ на схеме:17

Наименование:Washer 10

Каталожный номер:GB/T 97.1-2000

Комплект:4

Примечание:

№ на схеме:18

Наименование:Bolt M5X50

Каталожный номер:GB/T70-2000

Комплект:4

Примечание:

№ на схеме:19

Наименование:Washer 5

Каталожный номер:GB/T 93-1987

Комплект:4

Примечание:

№ на схеме:20

Наименование:Washer 5

Каталожный номер:GB/T 97.1-2000

Комплект:4

Примечание:

№ на схеме:21

Наименование:Bolt M6X20

Каталожный номер:GB/T70-2000

Комплект:4

Примечание:

№ на схеме:22

Наименование:Washer 6

Каталожный номер:GB/T 93-1987

Комплект:4

Примечание:
