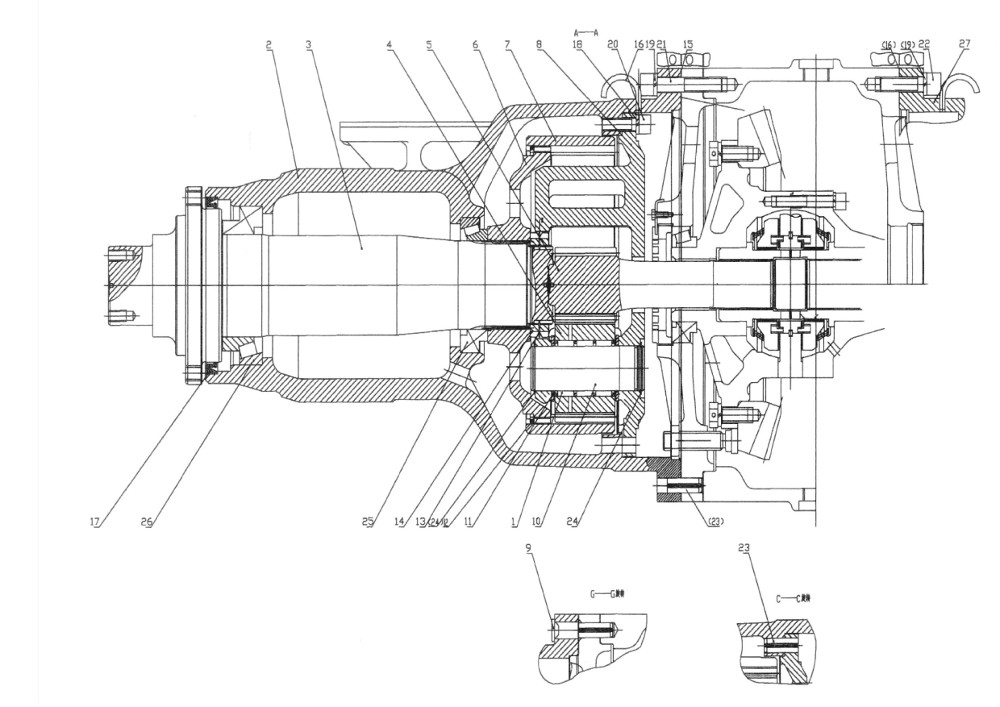

P2 3 2 Rear Axle Supporting Device

← P2 3 1 Main Driving Device P2 3 1 3 Differential Case →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Needle Bearing

Каталожный номер:P2.3.2.1

Комплект:6

Примечание:

№ на схеме:2

Наименование:Left Axle Case

Каталожный номер:P2.3.2-1

Комплект:1

Примечание:

№ на схеме:3

Наименование:Chain Shaft

Каталожный номер:P2.3.2-2

Комплект:2

Примечание:

№ на схеме:4

Наименование:Planetary Gear

Каталожный номер:P2.3.2-3

Комплект:6

Примечание:

№ на схеме:5

Наименование:Pinion Shaft

Каталожный номер:P2.3.2-4

Комплект:6

Примечание:

№ на схеме:6

Наименование:Ring Gear Support

Каталожный номер:P2.3.2-5

Комплект:2

Примечание:

№ на схеме:7

Наименование:Gear Ring

Каталожный номер:P2.3.2-6

Комплект:2

Примечание:

№ на схеме:8

Наименование:Planetary Carrier

Каталожный номер:P2.3.2-7

Комплект:2

Примечание:

№ на схеме:9

Наименование:Plug

Каталожный номер:P2.3.2-8

Комплект:4

Примечание:

№ на схеме:10

Наименование:Shaft

Каталожный номер:P2.3.2-9

Комплект:6

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:P2.3.2-10

Комплект:2

Примечание:

№ на схеме:12

Наименование:Wire

Каталожный номер:P2.3.2-11

Комплект:2

Примечание:

№ на схеме:13

Наименование:Locking Shim

Каталожный номер:P2.3.2-12

Комплект:2

Примечание:

№ на схеме:14

Наименование:Nut M85X1.5

Каталожный номер:P2.3.2-13

Комплект:4

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:P2.3.2-14

Комплект:2

Примечание:

№ на схеме:16

Наименование:Exhaust Hose

Каталожный номер:P2.3.2-16

Комплект:1

Примечание:

№ на схеме:17

Наименование:A165X190X13 Oil Seal A165x190x13

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:18

Наименование:Washer 14

Каталожный номер:GB93-87

Комплект:50

Примечание:

№ на схеме:19

Наименование:Washer 16

Каталожный номер:GB93-87

Комплект:24

Примечание:

№ на схеме:20

Наименование:Screw M14X40

Каталожный номер:GB70-85

Комплект:50

Примечание:

№ на схеме:21

Наименование:Screw M16X80

Каталожный номер:GB70-85

Комплект:12

Примечание:

№ на схеме:22

Наименование:M16X55 Screw M1X55

Каталожный номер:GB70-85

Комплект:12

Примечание:

№ на схеме:23

Наименование:16X40 Pin 16x40

Каталожный номер:GB879-86

Комплект:6

Примечание:

№ на схеме:24

Наименование:Snap Ring 48

Каталожный номер:GB894.1-86

Комплект:12

Примечание:

№ на схеме:25

Наименование:Bearing 32019

Каталожный номер:GB297-94

Комплект:2

Примечание:

№ на схеме:26

Наименование:Bearing 33022

Каталожный номер:GB297-94

Комплект:2

Примечание:

№ на схеме:27

Наименование:Right Axle Case

Каталожный номер:P2.3.2-15

Комплект:1

Примечание:

№ на схеме:28

Наименование:Plate

Каталожный номер:P2.3.2-17

Комплект:1

Примечание:
