ZL30B.3.1.2 Exceed Clutch

← Z33E030101T7 Powe Shift Pump Z3BII 0302 DrivingDisk-1st Reverse →

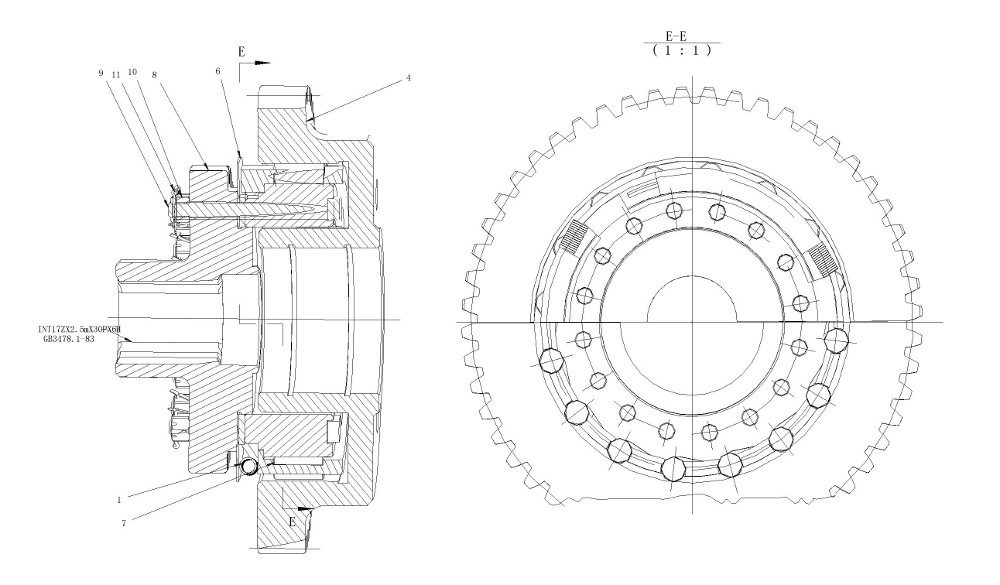

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Spring

Каталожный номер:ZL30B.3.1.2-1

Комплект:3

Примечание:

№ на схеме:2

Наименование:Cap

Каталожный номер:ZL30B.3.1.2-2

Комплект:1

Примечание:

№ на схеме:3

Наименование:Spacer

Каталожный номер:ZL30B.3.1.2-3A

Комплект:1

Примечание:

№ на схеме:4

Наименование:Ring Gear—External

Каталожный номер:ZL30B.3.1.2-4

Комплект:1

Примечание:

№ на схеме:5

Наименование:Internal Ring cam

Каталожный номер:ZL30B.3.1.2-5

Комплект:1

Примечание:

№ на схеме:6

Наименование:Retaining Ring

Каталожный номер:ZL30B.3.1.2-6

Комплект:1

Примечание:

№ на схеме:7

Наименование:Roller

Каталожный номер:ZL30B.3.1.2-7

Комплект:16

Примечание:

№ на схеме:8

Наименование:Gear—Middle Input

Каталожный номер:ZL30B.3.1.2-8

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt

Каталожный номер:ZL30B.3.1.2-9

Комплект:16

Примечание:

№ на схеме:10

Наименование:Pin 216

Каталожный номер:GB/T91-86

Комплект:16

Примечание:

№ на схеме:11

Наименование:Nut M81

Каталожный номер:GB/T9457-88

Комплект:16

Примечание:
