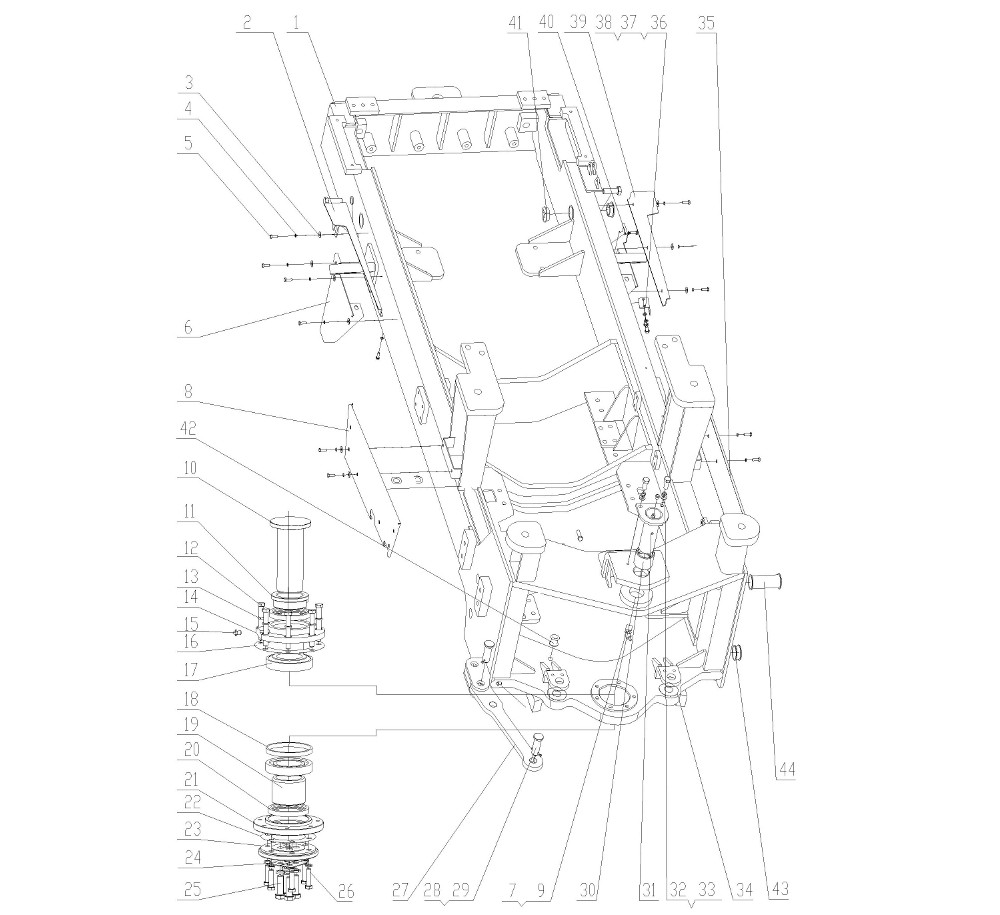

Z33E12T8 Frame Group II

← Z33E12T8 Frame Group I Z33E12T8 Frame Group III →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rear Frame

Каталожный номер:Z33E1210T7

Комплект:1

Примечание:

№ на схеме:2

Наименование:board

Каталожный номер:Z33E1215T7

Комплект:1

Примечание:

№ на схеме:3

Наименование:Washer 8

Каталожный номер:GB/T96.1-2002

Комплект:22

Примечание:

№ на схеме:4

Наименование:Washer 8

Каталожный номер:GB/T93-87

Комплект:22

Примечание:

№ на схеме:5

Наименование:Bolt M8X16

Каталожный номер:GB/T5783-2000

Комплект:22

Примечание:

№ на схеме:6

Наименование:board

Каталожный номер:Z33E120000017

Комплект:1

Примечание:

№ на схеме:7

Наименование:Oil Cup

Каталожный номер:Z5E2120000005T8

Комплект:1

Примечание:

№ на схеме:8

Наименование:Left Surrounding Plate

Каталожный номер:Z33E120000012T7

Комплект:1

Примечание:

№ на схеме:9

Наименование:Nut M10X1

Каталожный номер:GB/T 6173-2000

Комплект:1

Примечание:

№ на схеме:10

Наименование:Lower Pin Shaft

Каталожный номер:Z33E120000003

Комплект:1

Примечание:

№ на схеме:11

Наименование:Snap Ring

Каталожный номер:Z30120000013

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt M12X85

Каталожный номер:GB/T5783-2000

Комплект:7

Примечание:

№ на схеме:13

Наименование:Washer 12

Каталожный номер:GB/T93-87

Комплект:7

Примечание:

№ на схеме:14

Наименование:Lower Bearing Cover

Каталожный номер:Z30120000014

Комплект:1

Примечание:

№ на схеме:15

Наименование:Oil Cup M10X1

Каталожный номер:JB/T7940.1-95

Комплект:7

Примечание:

№ на схеме:16

Наименование:Upper Adjusting Shim

Каталожный номер:Z30120000015

Комплект:2

Примечание:

№ на схеме:17

Наименование:Bearing30214

Каталожный номер:GB 292-94

Комплект:2

Примечание:

№ на схеме:18

Наименование:Snap Ring

Каталожный номер:Z33E120000001

Комплект:1

Примечание:

№ на схеме:19

Наименование:Snap Ring

Каталожный номер:Z33E120000004

Комплект:1

Примечание:

№ на схеме:20

Наименование:Oil Seal PD90X110X12

Каталожный номер:HG4-692-67

Комплект:2

Примечание:

№ на схеме:21

Наименование:Lower Bearing Cover

Каталожный номер:Z33E120000002T7

Комплект:1

Примечание:

№ на схеме:22

Наименование:Adjusting Shim

Каталожный номер:Z30120000021

Комплект:1

Примечание:

№ на схеме:23

Наименование:Hole Plate

Каталожный номер:Z33E120000007

Комплект:1

Примечание:

№ на схеме:24

Наименование:Thrust Washer

Каталожный номер:Z30120000020

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bolt M16X50

Каталожный номер:GB/T5783-2000

Комплект:4

Примечание:

№ на схеме:26

Наименование:Bolt M12X50

Каталожный номер:GB/T5783-2000

Комплект:6

Примечание:

№ на схеме:27

Наименование:Lock Rod

Каталожный номер:Z33E120000005

Комплект:1

Примечание:

№ на схеме:28

Наименование:Pin

Каталожный номер:Z30120000001

Комплект:1

Примечание:

№ на схеме:29

Наименование:Pin 4X20

Каталожный номер:GB/T91-86

Комплект:1

Примечание:

№ на схеме:30

Наименование:Bush

Каталожный номер:Z3BII120000004

Комплект:1

Примечание:

№ на схеме:31

Наименование:Upper Hinge Pin

Каталожный номер:Z33E1213

Комплект:1

Примечание:

№ на схеме:32

Наименование:Washer 12

Каталожный номер:GB/T93-87

Комплект:25

Примечание:

№ на схеме:33

Наименование:Bolt M12X40

Каталожный номер:GB/T5783-2000

Комплект:2

Примечание:

№ на схеме:34

Наименование:Shim

Каталожный номер:Z30E120000006T1

Комплект:2

Примечание:

№ на схеме:35

Наименование:Right Surrounding Plate

Каталожный номер:Z33E120000013T7

Комплект:1

Примечание:

№ на схеме:36

Наименование:base

Каталожный номер:Z33E120000028T8

Комплект:1

Примечание:

№ на схеме:37

Наименование:Washer 10

Каталожный номер:GB/T93-87

Комплект:2

Примечание:

№ на схеме:38

Наименование:Bolt M10X20

Каталожный номер:GB/T5783-2000

Комплект:2

Примечание:

№ на схеме:39

Наименование:board

Каталожный номер:Z33E1214T7

Комплект:1

Примечание:

№ на схеме:40

Наименование:board

Каталожный номер:Z33E120000014

Комплект:1

Примечание:

№ на схеме:41

Наименование:rubber band

Каталожный номер:Z5E2120000001T8

Комплект:2

Примечание:

№ на схеме:42

Наименование:rubber band

Каталожный номер:Z33E120000032

Комплект:1

Примечание:

№ на схеме:43

Наименование:rubber band

Каталожный номер:Z33E120000034

Комплект:1

Примечание:

№ на схеме:44

Наименование:rubber band

Каталожный номер:Z33E120000035

Комплект:1

Примечание:
