Suction Pipe

← Steering Cylinder Valve →

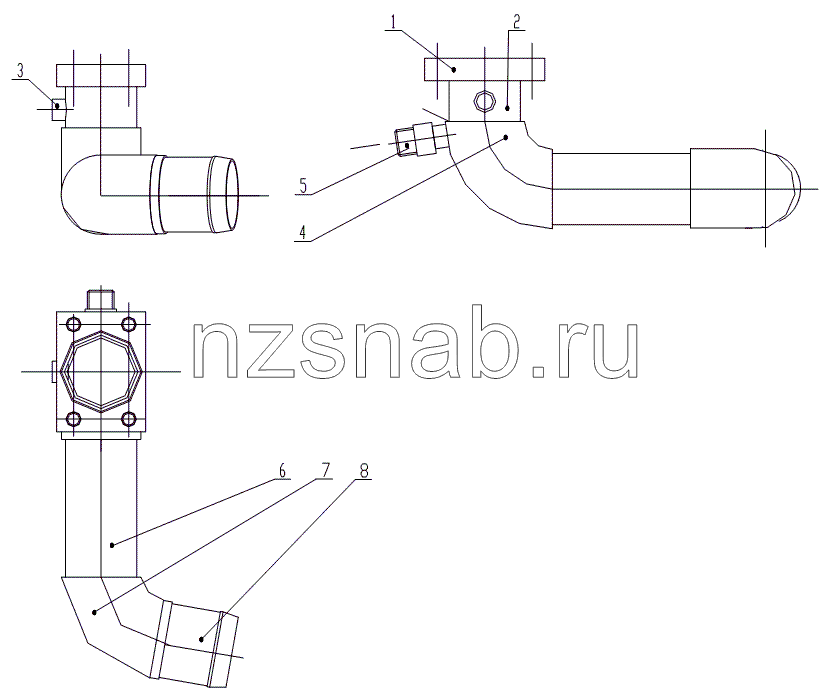

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Flange

Каталожный номер:Z50G080100001T7

Комплект:1

Примечание:

№ на схеме:2

Наименование:Pipe

Каталожный номер:Z50G080100002T7

Комплект:1

Примечание:

№ на схеме:3

Наименование:Connector

Каталожный номер:Z50G080100003T7

Комплект:1

Примечание:

№ на схеме:4

Наименование:Connector

Каталожный номер:Z50G080200001T15

Комплект:1

Примечание:

№ на схеме:5

Наименование:Connector

Каталожный номер:1CW-30-25

Комплект:1

Примечание:

№ на схеме:6

Наименование:Pipe

Каталожный номер:Z50G080100004T7

Комплект:1

Примечание:

№ на схеме:7

Наименование:Elbow

Каталожный номер:Z50G080100005T7

Комплект:1

Примечание:

№ на схеме:8

Наименование:Connector

Каталожный номер:Z50G080100006T7

Комплект:1

Примечание:
