Outlet Assembly

← Air Cleaner Fuel Pipe →

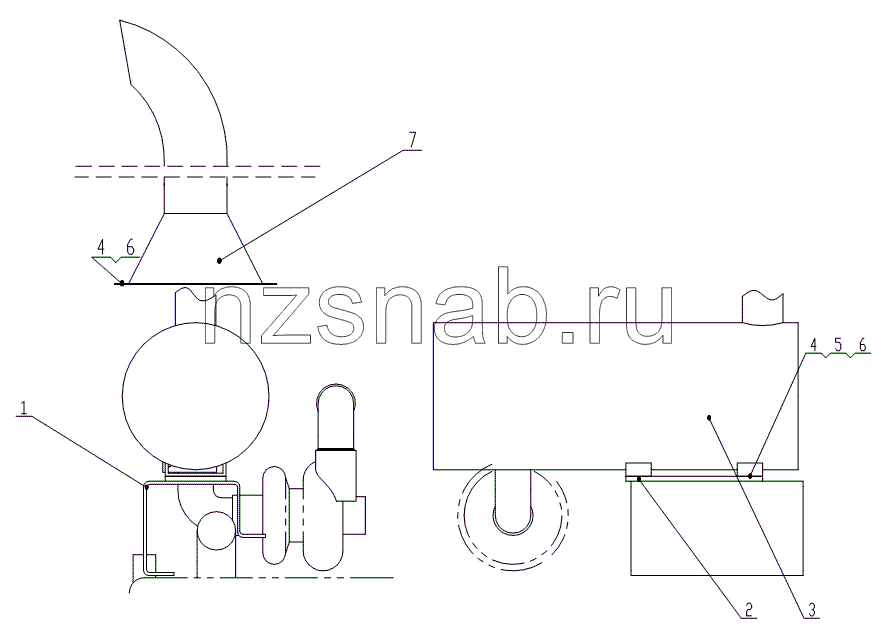

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bracket Support

Каталожный номер:Z50G010400001T17

Комплект:1

Примечание:

№ на схеме:2

Наименование:Board

Каталожный номер:Z35G010400002T4

Комплект:1

Примечание:

№ на схеме:3

Наименование:Muffler

Каталожный номер:XH.G505X.W

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt

Каталожный номер:GB/T 5783-2000

Комплект:15

Примечание:

№ на схеме:5

Наименование:Nut

Каталожный номер:GB/T 6170-2000

Комплект:2

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:GB/T 93-1987

Комплект:15

Примечание:

№ на схеме:7

Наименование:Outlet Tube Assembly

Каталожный номер:Z50G010401T17

Комплект:1

Примечание:
