Hydraulic Oil Tank

← Implement Hydraulic System Oil Tank Body →

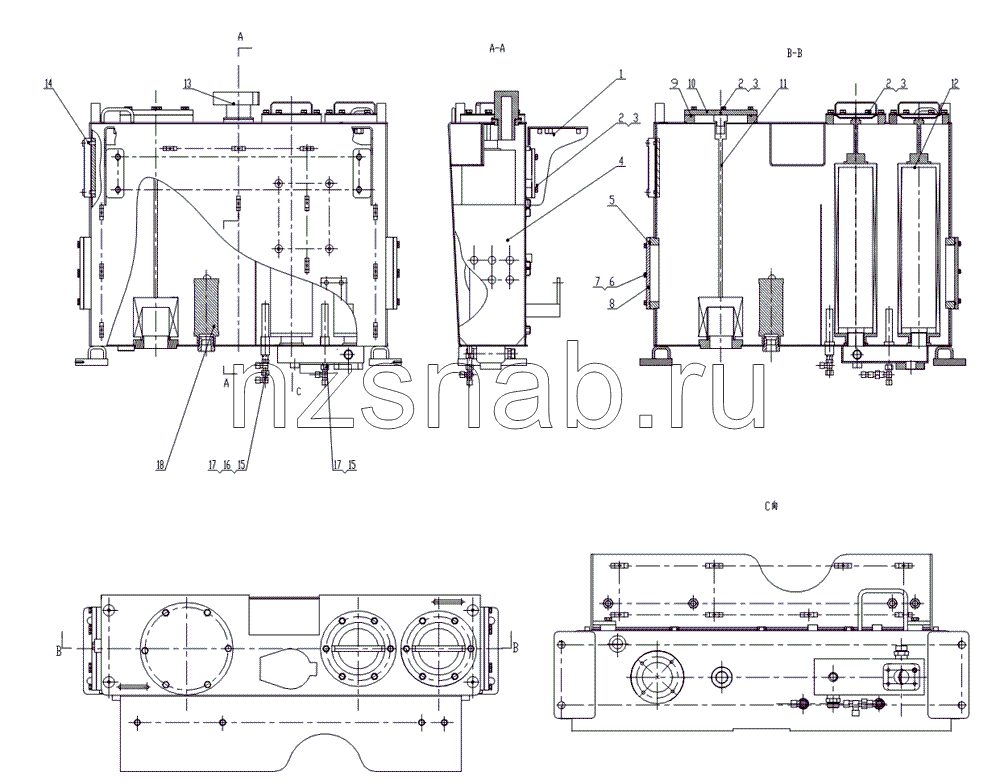

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Support Plate

Каталожный номер:Z50G100101T15

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt

Каталожный номер:GB/T5783-2000

Комплект:22

Примечание:

№ на схеме:3

Наименование:Washer 10

Каталожный номер:GB/T93-1987

Комплект:22

Примечание:

№ на схеме:4

Наименование:Oil Tank Body

Каталожный номер:Z50G100102T15

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-Ring

Каталожный номер:GB/T3452.1-1992

Комплект:2

Примечание:

№ на схеме:6

Наименование:Washer 10

Каталожный номер:GB/T93-1987

Комплект:12

Примечание:

№ на схеме:7

Наименование:Bolt

Каталожный номер:GB/T5783-2000

Комплект:12

Примечание:

№ на схеме:8

Наименование:Flange

Каталожный номер:Z50E100100007

Комплект:2

Примечание:

№ на схеме:9

Наименование:O-Ring

Каталожный номер:GB/T3452.1-1992

Комплект:1

Примечание:

№ на схеме:10

Наименование:Plate Assembly

Каталожный номер:Z50E100103T56

Комплект:1

Примечание:

№ на схеме:11

Наименование:Filter

Каталожный номер:TL369C (L=665)

Комплект:1

Примечание:

№ на схеме:12

Наименование:Filter

Каталожный номер:TL369D

Комплект:2

Примечание:

№ на схеме:13

Наименование:Air Cleaner

Каталожный номер:TK50E

Комплект:1

Примечание:

№ на схеме:14

Наименование:Instrument

Каталожный номер:YWZ-150

Комплект:1

Примечание:

№ на схеме:15

Наименование:Connector

Каталожный номер:1CH-18Z

Комплект:2

Примечание:

№ на схеме:16

Наименование:Connector

Каталожный номер:1CH9-180GZ

Комплект:1

Примечание:

№ на схеме:17

Наименование:Connector

Каталожный номер:CC-18Z

Комплект:2

Примечание:

№ на схеме:18

Наименование:Filter

Каталожный номер:WU160X100-J

Комплект:1

Примечание:
