Fuel Tank

← Engine Assembly Cooling System →

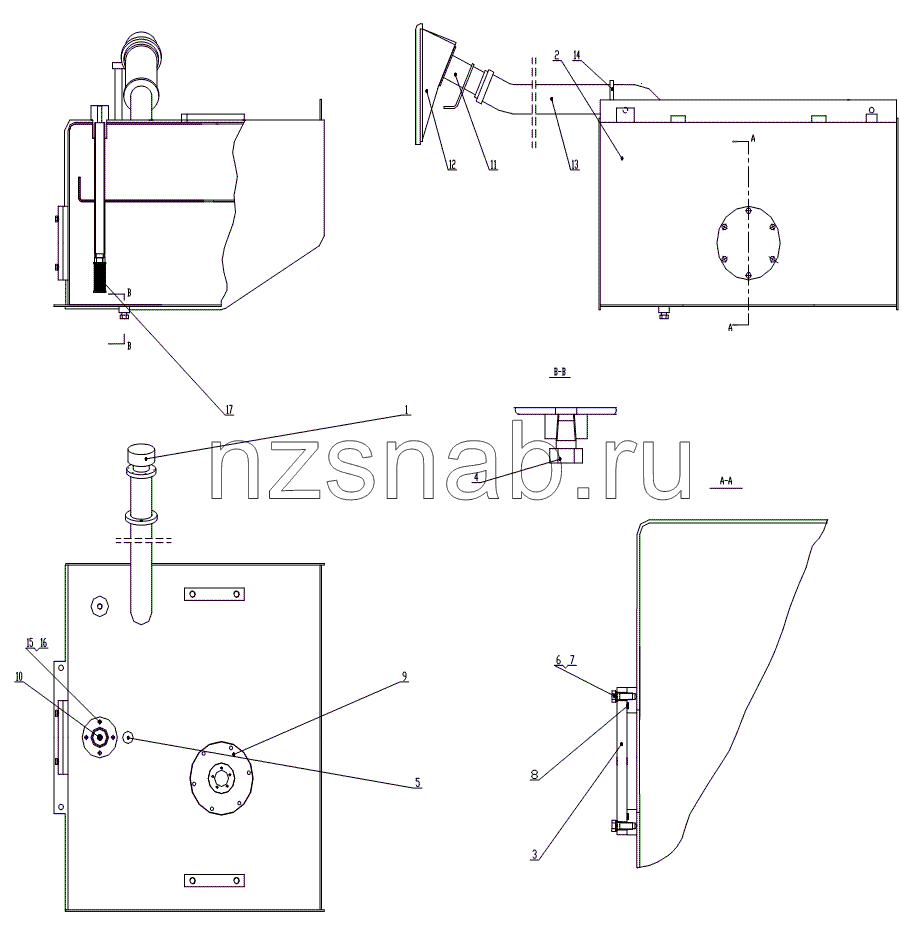

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Air Cleaner Cap

Каталожный номер:TK50C

Комплект:1

Примечание:

№ на схеме:2

Наименование:Tank Body

Каталожный номер:Z50G010101T17

Комплект:1

Примечание:

№ на схеме:3

Наименование:Flange

Каталожный номер:CG50.1.1-2

Комплект:1

Примечание:

№ на схеме:4

Наименование:Plug

Каталожный номер:ZL30B.1.1-10

Комплект:1

Примечание:

№ на схеме:5

Наименование:Breath Plug

Каталожный номер:LG-ZL50-13A

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt

Каталожный номер:GB/T 5783-2000

Комплект:12

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:GB/T 93-1987

Комплект:12

Примечание:

№ на схеме:8

Наименование:O-Ring 132Ч5.3

Каталожный номер:GB/T 3452.1-92

Комплект:2

Примечание:

№ на схеме:9

Наименование:Flange

Каталожный номер:Z35C010100001

Комплект:1

Примечание:

№ на схеме:10

Наименование:Suck Fuel Tube Assembly

Каталожный номер:Z50G0101021T17

Комплект:1

Примечание:

№ на схеме:11

Наименование:Jionting Pipe Assembly

Каталожный номер:Z50G010103T17

Комплект:1

Примечание:

№ на схеме:12

Наименование:Collloid Knot

Каталожный номер:Z38G010100001

Комплект:1

Примечание:

№ на схеме:13

Наименование:Collloid Pipe

Каталожный номер:Z38G010100002

Комплект:1

Примечание:

№ на схеме:14

Наименование:Clamp

Каталожный номер:С„65-С„75

Комплект:2

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:GB/T 70.1-2000

Комплект:4

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:GB/T 93-1987

Комплект:4

Примечание:

№ на схеме:17

Наименование:Suck Fuel Filter

Каталожный номер:WU-16Р§80-J

Комплект:1

Примечание:
