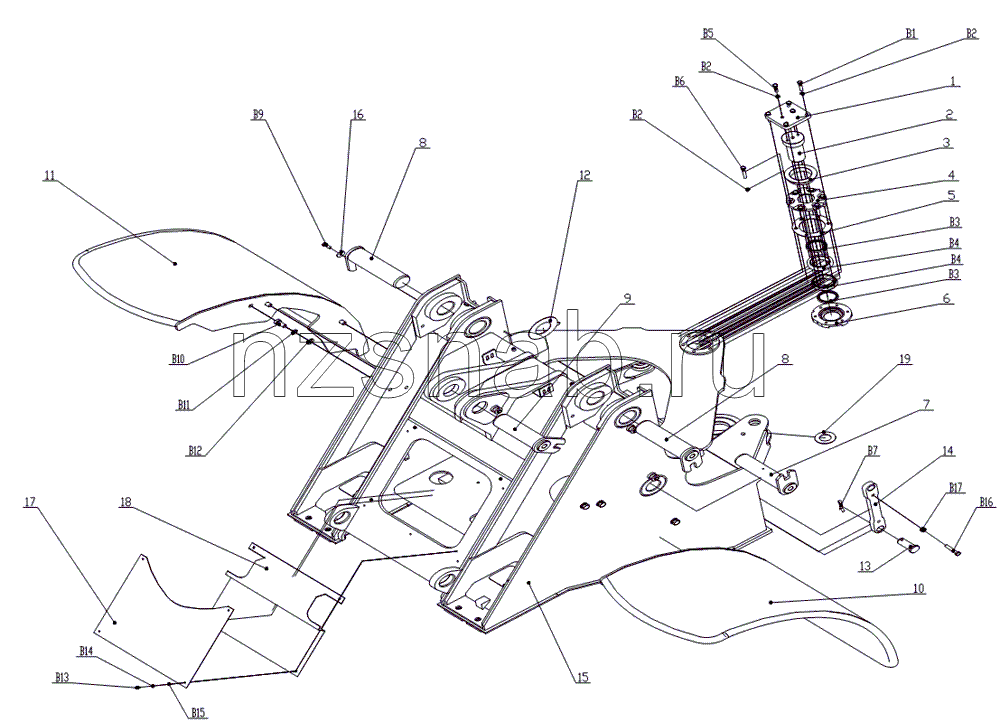

Frame Group (I)

← Rear Drive Shaft Frame Group (II) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:Р’17

Наименование:Nut M14

Каталожный номер:GB/T6170-2000

Комплект:1

Примечание:

№ на схеме:Р’16

Наименование:Bolt M14x80

Каталожный номер:GB/T5780-2000

Комплект:1

Примечание:

№ на схеме:Р’12

Наименование:Washer 10

Каталожный номер:GB/T97.1-2002

Комплект:4

Примечание:

№ на схеме:B2

Наименование:Washer 20

Каталожный номер:GB/T93-87

Комплект:4

Примечание:

№ на схеме:Р’9

Наименование:Bolt

Каталожный номер:GB/T5783-2000

Комплект:4

Примечание:

№ на схеме:Р’12

Наименование:Washer 10

Каталожный номер:GB/T97.1-2002

Комплект:6

Примечание:

№ на схеме:B2

Наименование:Washer 20

Каталожный номер:GB/T93-87

Комплект:6

Примечание:

№ на схеме:Р’9

Наименование:Bolt

Каталожный номер:GB/T5783-2000

Комплект:6

Примечание:

№ на схеме:Р’9

Наименование:Bolt

Каталожный номер:GB/T5783-2000

Комплект:5

Примечание:

№ на схеме:Р’8

Наименование:Oil Cup M10x1

Каталожный номер:JB/T7940.1-95

Комплект:7

Примечание:

№ на схеме:Р’7

Наименование:Pin 10x60

Каталожный номер:GB/T91-86

Комплект:2

Примечание:

№ на схеме:B1

Наименование:Bolt

Каталожный номер:GB/T5782-2000

Комплект:6

Примечание:

№ на схеме:B1

Наименование:Bolt

Каталожный номер:GB/T5782-2000

Комплект:2

Примечание:

№ на схеме:Р’4

Наименование:Bearing

Каталожный номер:GB/T297-94

Комплект:2

Примечание:

№ на схеме:Р’3

Наименование:Oil Seal PD60x80x12

Каталожный номер:HG4-692-67

Комплект:2

Примечание:

№ на схеме:B2

Наименование:Washer 20

Каталожный номер:GB/T93-87

Комплект:25

Примечание:

№ на схеме:B1

Наименование:Bolt

Каталожный номер:GB/T5782-2000

Комплект:4

Примечание:

№ на схеме:1

Наименование:Plate

Каталожный номер:CG50.12-3

Комплект:1

Примечание:

№ на схеме:2

Наименование:Upper Hinge Pin

Каталожный номер:CG50.12-5

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cone-Shaped Ring

Каталожный номер:CG50.12-4

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bearing Cover

Каталожный номер:CG50.12-6

Комплект:1

Примечание:

№ на схеме:5

Наименование:Adjusting Shim

Каталожный номер:CG50.12-7

Комплект:1

Примечание:

№ на схеме:6

Наименование:Lower Bearing Cover

Каталожный номер:CG50.12-8

Комплект:1

Примечание:

№ на схеме:7

Наименование:Pin Shaft

Каталожный номер:Z50F1202

Комплект:2

Примечание:

№ на схеме:8

Наименование:Pin Shaft

Каталожный номер:Z50F1203

Комплект:2

Примечание:

№ на схеме:9

Наименование:Pin Shaft

Каталожный номер:Z50F1211

Комплект:1

Примечание:

№ на схеме:10

Наименование:Front Left Fender Assembly

Каталожный номер:Z50G1202T17

Комплект:1

Примечание:

№ на схеме:11

Наименование:Front Right Fender Assembly

Каталожный номер:Z50G1203T17

Комплект:1

Примечание:

№ на схеме:12

Наименование:Shim

Каталожный номер:Z50E120000005

Комплект:1

Примечание:

№ на схеме:13

Наименование:Shaft

Каталожный номер:Z5EII120000003

Комплект:2

Примечание:

№ на схеме:14

Наименование:Lock Rod

Каталожный номер:Z50G120000001T15

Комплект:1

Примечание:

№ на схеме:15

Наименование:Front Frame Assembly

Каталожный номер:Z50G1201T15

Комплект:1

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:ZL40.14-1

Комплект:5

Примечание:

№ на схеме:17

Наименование:Front Seal Plate

Каталожный номер:Z50E120000022

Комплект:1

Примечание:

№ на схеме:18

Наименование:Front Seal Plat

Каталожный номер:Z50G120000003T17

Комплект:1

Примечание:

№ на схеме:19

Наименование:Shim

Каталожный номер:Z50E120000004

Комплект:1

Примечание:
