Control manifold Assembly

Control manifold Assembly

← Valve Assembly (Z50G090101T15) Control manifold →

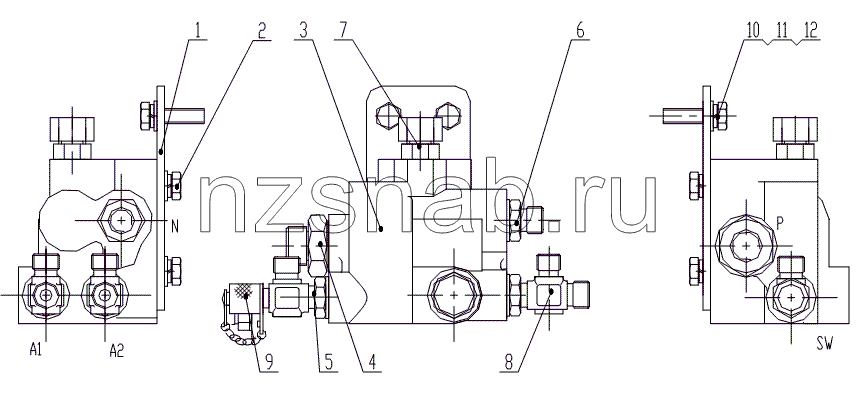

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Board
Каталожный номер:Z50G090102001T15
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bolt
Каталожный номер:Z30090100008
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Valve
Каталожный номер:06-463-230
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Connector
Каталожный номер:1C0-26-12Z
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Connector
Каталожный номер:1C0-18-08Z
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Connector
Каталожный номер:1C0-18-12Z
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Connector
Каталожный номер:20C-08-12Z
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Connector
Каталожный номер:CC-18Z
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Connector
Каталожный номер:1-908-06-20-010Z
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Washer
Каталожный номер:GB/T 93-1987
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Washer
Каталожный номер:GB/T 97. 1-2000
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Bolt
Каталожный номер:GB/T 5783-2000
Комплект:2
Примечание:
