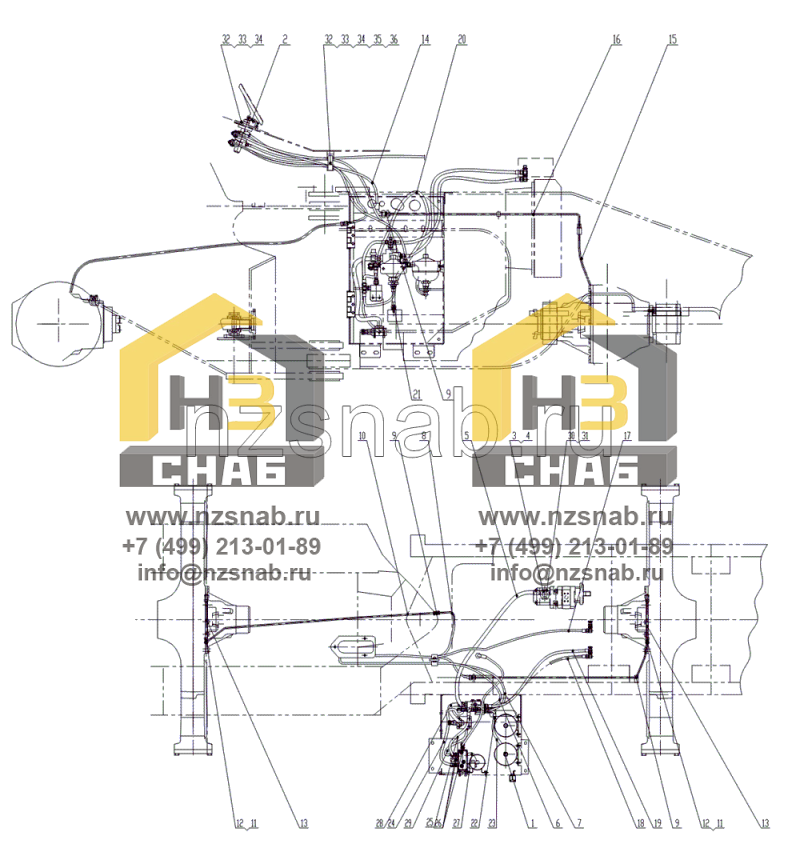

Braking System

← Lash-up Clamp (12869-00) Valve Assembly (Z50G0901T15) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Valve Assembly

Каталожный номер:Z50G0901T15

Комплект:1

Примечание:

№ на схеме:2

Наименование:Service Brakes

Каталожный номер:Z50G0902T15

Комплект:1

Примечание:

№ на схеме:3

Наименование:Connector

Каталожный номер:1CFL-26-16Z

Комплект:1

Примечание:

№ на схеме:4

Наименование:Flange

Каталожный номер:FL-16Z

Комплект:1

Примечание:

№ на схеме:5

Наименование:Hose

Каталожный номер:20491-26-08ZX2T08AGX114 5V270

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hose

Каталожный номер:20491-18-06Z/20411-18-0 8ZX2T08AGX1800

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hose

Каталожный номер:20491-18-06Z/20411-18-0 8ZX2T08AGX1860

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hose

Каталожный номер:20411-16-04Z/20411-18-0 4ZTX1T04AGX1440

Комплект:1

Примечание:

№ на схеме:9

Наименование:Connector

Каталожный номер:6C-16LNZ

Комплект:3

Примечание:

№ на схеме:10

Наименование:Hose

Каталожный номер:20491-16-04ZX1T04AGX225 5V180

Комплект:2

Примечание:

№ на схеме:11

Наименование:Connector

Каталожный номер:1CH9-16-140GZ

Комплект:4

Примечание:

№ на схеме:12

Наименование:Connector

Каталожный номер:BC-16Z

Комплект:2

Примечание:

№ на схеме:13

Наименование:Steel tube

Каталожный номер:Z50G090901

Комплект:2

Примечание:

№ на схеме:14

Наименование:Hose

Каталожный номер:20491-16-04Z/20411-18-0 4ZTX1T04AGX1000

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hose

Каталожный номер:20411-16-04Z/20441-16-0 4ZX1T04AGX515

Комплект:1

Примечание:

№ на схеме:16

Наименование:Steel tube

Каталожный номер:Z50G0903T15

Комплект:1

Примечание:

№ на схеме:17

Наименование:Hose

Каталожный номер:20491-18-06Z/20411-18-0 6ZX1T06AGX1740

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hose

Каталожный номер:20491-18-06ZX1T06AGX145

Комплект:1

Примечание:

№ на схеме:19

Наименование:Hose

Каталожный номер:20411-18-06ZX1T06AGX142

Комплект:1

Примечание:

№ на схеме:20

Наименование:Hose

Каталожный номер:20411-18-05Z/20491-16-0 5ZX1T05AGX2065

Комплект:1

Примечание:

№ на схеме:21

Наименование:Connector

Каталожный номер:1CM-16-10WDZ

Комплект:1

Примечание:

№ на схеме:22

Наименование:Hose

Каталожный номер:20491-18-06Z/20411-18-0 6ZX1T06AGX420

Комплект:1

Примечание:

№ на схеме:23

Наименование:Hose

Каталожный номер:20491-18-06Z/20411-18-0 6ZX1T06AGX600

Комплект:1

Примечание:

№ на схеме:24

Наименование:Hose

Каталожный номер:20411-18-06ZX1T06AGX880

Комплект:1

Примечание:

№ на схеме:25

Наименование:Hose

Каталожный номер:20491-18-06Z/20411-18-0 6ZX1T06AGX785

Комплект:1

Примечание:

№ на схеме:26

Наименование:Connector

Каталожный номер:2C9-18Z

Комплект:3

Примечание:

№ на схеме:27

Наименование:Hose

Каталожный номер:20411-18-06ZX1T06AGX420

Комплект:1

Примечание:

№ на схеме:28

Наименование:Hose

Каталожный номер:20491-26-08Z/20411-26-0 8ZX2T08AGX450

Комплект:1

Примечание:

№ на схеме:29

Наименование:Hose

Каталожный номер:20491-18-06Z/20411-18-0 6ZX1T06AGX550

Комплект:1

Примечание:

№ на схеме:30

Наименование:Washer

Каталожный номер:GB/T 93-1987

Комплект:4

Примечание:

№ на схеме:31

Наименование:Bolt

Каталожный номер:GB/T 5783-2000

Комплект:4

Примечание:

№ на схеме:32

Наименование:Washer

Каталожный номер:GB/T 93-1987

Комплект:4

Примечание:

№ на схеме:33

Наименование:Washer

Каталожный номер:GB/T 97. 1-2000

Комплект:4

Примечание:

№ на схеме:34

Наименование:Bolt

Каталожный номер:GB/T 5783-2000

Комплект:4

Примечание:

№ на схеме:35

Наименование:Nut

Каталожный номер:GB/T 6170-2000

Комплект:1

Примечание:

№ на схеме:36

Наименование:Clip

Каталожный номер:K0608-18Z

Комплект:4

Примечание:
