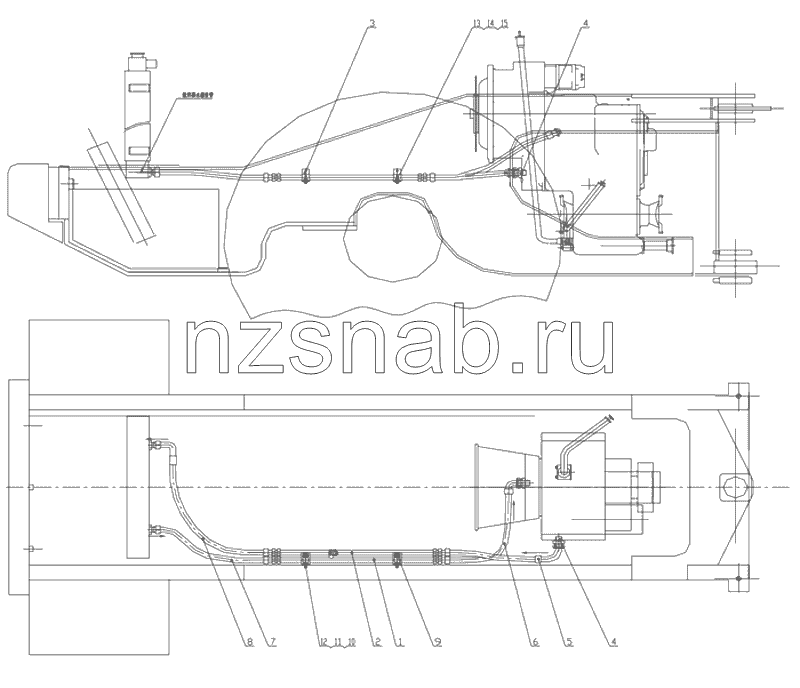

Z50G04T7 Transmission Oil Line and Control

← Z50G03T5 Torque Converter Transmission 06F0001 Front Axle, 06E0001 Rear Axle →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Oil Pipe

Каталожный номер:Z50G0401

Комплект:1

Примечание:

№ на схеме:2

Наименование:Oil Pipe

Каталожный номер:Z50G0403

Комплект:1

Примечание:

№ на схеме:3

Наименование:Support

Каталожный номер:Z50G040000001

Комплект:4

Примечание:

№ на схеме:4

Наименование:Connector

Каталожный номер:1CH-36-30(M30X1.5)

Комплект:2

Примечание:

№ на схеме:5

Наименование:Hose

Каталожный номер:20411-36-16/20491-36-1 6X1T16AGX460

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hose

Каталожный номер:20441-36-16/20491-36-1 6X1T16AGX590V135

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hose

Каталожный номер:20411-36-16X1T16AGX510

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hose

Каталожный номер:20411-36-16/20491-36-1 6X1T16AGX770

Комплект:1

Примечание:

№ на схеме:9

Наименование:Clip

Каталожный номер:TTPG1-428

Комплект:2

Примечание:

№ на схеме:10

Наименование:Washer 8

Каталожный номер:GB93-87

Комплект:2

Примечание:

№ на схеме:11

Наименование:Bolt M8x20

Каталожный номер:GB5783-86

Комплект:2

Примечание:

№ на схеме:12

Наименование:Washer 6

Каталожный номер:GB97.1-85

Комплект:2

Примечание:

№ на схеме:13

Наименование:Bolt M10x130

Каталожный номер:GB5782-86

Комплект:2

Примечание:

№ на схеме:14

Наименование:Nut M6

Каталожный номер:GB6170-86

Комплект:2

Примечание:

№ на схеме:15

Наименование:Washer 8

Каталожный номер:GB93-87

Комплект:2

Примечание:
