Z50G0101T7 Fuel Tank

← Z50G01T7 Engine Assembly Z50G0102T7 Cooling System →

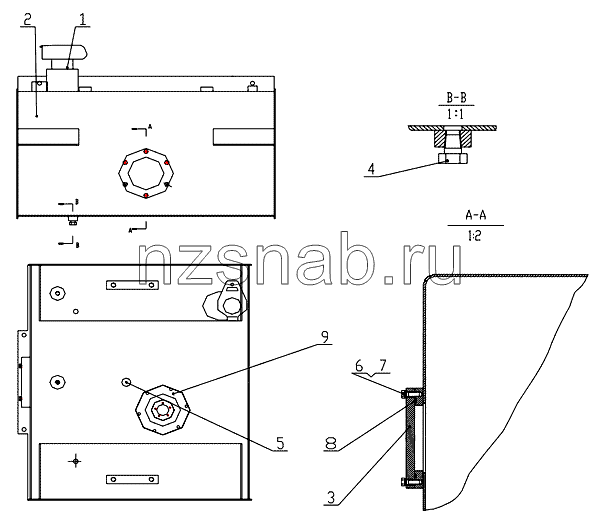

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Air Cleaner

Каталожный номер:SAF-50A-40/L=85

Комплект:1

Примечание:

№ на схеме:2

Наименование:Tank Body

Каталожный номер:Z50G010101T7

Комплект:1

Примечание:

№ на схеме:3

Наименование:Flange

Каталожный номер:CG50.1.1

Комплект:1

Примечание:

№ на схеме:4

Наименование:Plug

Каталожный номер:ZL30B.1.1-10

Комплект:1

Примечание:

№ на схеме:5

Наименование:Plug

Каталожный номер:LG-ZL50-13

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt M8x20

Каталожный номер:GB5783-86

Комплект:12

Примечание:

№ на схеме:7

Наименование:Washer 8

Каталожный номер:GB93-87

Комплект:12

Примечание:

№ на схеме:8

Наименование:O-Ring 140x3.55

Каталожный номер:GB3452.1-92

Комплект:1

Примечание:

№ на схеме:9

Наименование:Flange

Каталожный номер:Z35C010100001

Комплект:1

Примечание:
