CF200X90/550EE-00B Tilting Cylinder

← Z50G1006T7 Tilting Cylinder Assembly Z50G1007T7 Left Lift Cylinder Assembly →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

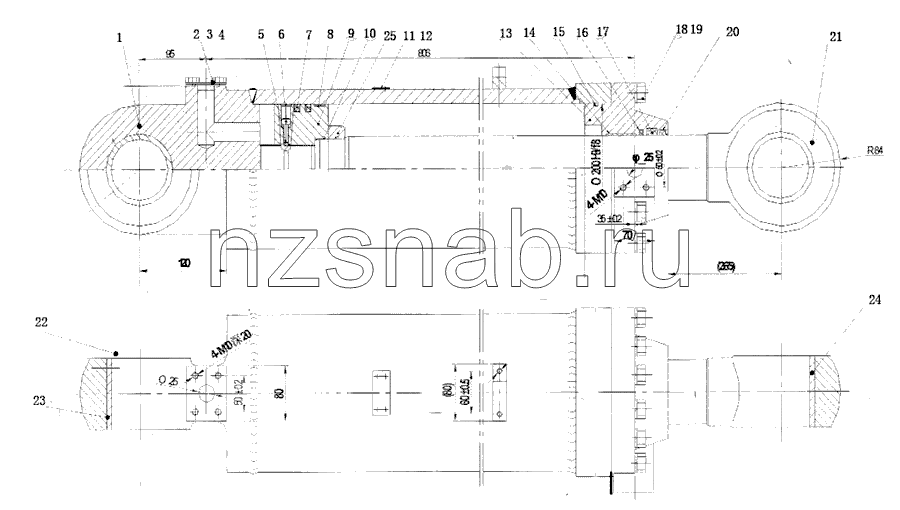

№ на схеме:1

Наименование:Cylinder

Каталожный номер:CF200X90/550/EE.01

Комплект:1

Примечание:

№ на схеме:2

Наименование:Plug d25

Каталожный номер:G025

Комплект:2

Примечание:

№ на схеме:3

Наименование:Cover 50X35X11

Каталожный номер:G015

Комплект:2

Примечание:

№ на схеме:4

Наименование:Bolt M6x30

Каталожный номер:GB/T5781

Комплект:4

Примечание:

№ на схеме:5

Наименование:Steel ball d5

Каталожный номер:GB/T308

Комплект:1

Примечание:

№ на схеме:6

Наименование:Screw M8X25

Каталожный номер:GB/T70.1

Комплект:1

Примечание:

№ на схеме:7

Наименование:Seal CKW0900

Каталожный номер:RB132

Комплект:2

Примечание:

№ на схеме:8

Наименование:Seal CKW0900

Каталожный номер:RB132

Комплект:2

Примечание:

№ на схеме:9

Наименование:Piston

Каталожный номер:RB501

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-Ring 85X3.55

Каталожный номер:GB/T3452.1

Комплект:2

Примечание:

№ на схеме:11

Наименование:Scutcheon

Каталожный номер:G028

Комплект:1

Примечание:

№ на схеме:12

Наименование:Rivet 2X4

Каталожный номер:GB/T827

Комплект:4

Примечание:

№ на схеме:13

Наименование:Cover

Каталожный номер:CF200X90/550/EE-B-01

Комплект:1

Примечание:

№ на схеме:14

Наименование:Seal CKW0900

Каталожный номер:RB132

Комплект:1

Примечание:

№ на схеме:15

Наименование:O-Ring 85X3.55

Каталожный номер:GB/T3452.1

Комплект:1

Примечание:

№ на схеме:16

Наименование:Seal CKW0900

Каталожный номер:RB132

Комплект:1

Примечание:

№ на схеме:17

Наименование:Y-Ring 90X105X12.5

Каталожный номер:GB/T10708.1

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bolt M18x1.5x65

Каталожный номер:GB/T5785

Комплект:12

Примечание:

№ на схеме:19

Наименование:Washer 18

Каталожный номер:GB/T93

Комплект:12

Примечание:

№ на схеме:20

Наименование:Ring 90X100X8

Каталожный номер:LBW09001

Комплект:1

Примечание:

№ на схеме:21

Наименование:Piston Rod

Каталожный номер:CF200X90/550/EE-03B

Комплект:1

Примечание:

№ на схеме:22

Наименование:Cover d75

Каталожный номер:G016

Комплект:4

Примечание:

№ на схеме:23

Наименование:Shift Cover I

Каталожный номер:CF200X90/550/EE-04

Комплект:1

Примечание:

№ на схеме:24

Наименование:Shift Cover II

Каталожный номер:CF200X90/550/EE-05

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bushing

Каталожный номер:CF200X90/550/EE-06

Комплект:1

Примечание:
