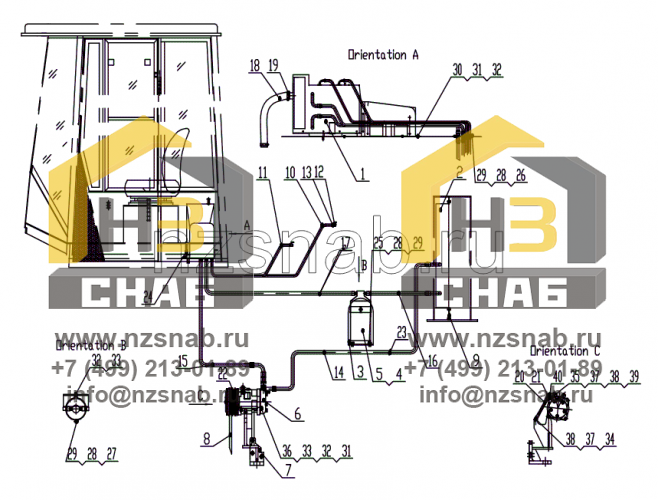

Air-conditioner System

← Position Pole Fan Control System →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Evaporator Assembly

Каталожный номер:KQ2N3.0-CG2

Комплект:1

Примечание:

№ на схеме:2

Наименование:Condenser Assembly

Каталожный номер:Z38G170000001T2

Комплект:1

Примечание:

№ на схеме:3

Наименование:Storage Bottle Bracket

Каталожный номер:Z38G170000002T2

Комплект:1

Примечание:

№ на схеме:4

Наименование:R134a

Каталожный номер:HFC-R134a

Комплект:1050

Примечание:

№ на схеме:5

Наименование:Storage Bottle

Каталожный номер:Z38G170000003T2

Комплект:1

Примечание:

№ на схеме:6

Наименование:Compressor

Каталожный номер:SE5H14/24V

Комплект:1

Примечание:

№ на схеме:7

Наименование:Compressor Bracket

Каталожный номер:Z38G170101T2

Комплект:1

Примечание:

№ на схеме:8

Наименование:Three-cornered Strap

Каталожный номер:Z38G170000004T2

Комплект:1

Примечание:

№ на схеме:9

Наименование:Condenser Bracket

Каталожный номер:Z38G1702T2

Комплект:1

Примечание:

№ на схеме:10

Наименование:Inlet Pipe

Каталожный номер:Z38G170000005T2

Комплект:1

Примечание:

№ на схеме:11

Наименование:Outlet Pipe

Каталожный номер:Z38G170000006T2

Комплект:1

Примечание:

№ на схеме:12

Наименование:Valve

Каталожный номер:Z3/8

Комплект:2

Примечание:

№ на схеме:13

Наименование:Hoop

Каталожный номер:Hoop

Комплект:4

Примечание:

№ на схеме:14

Наименование:High Pressure Pipe

Каталожный номер:Z38G170000007T2

Комплект:1

Примечание:

№ на схеме:15

Наименование:Low Pressure Pipe

Каталожный номер:Z38G170000008T2

Комплект:1

Примечание:

№ на схеме:16

Наименование:Condenser Outlet Pipe

Каталожный номер:Z38G170000009T2

Комплект:1

Примечание:

№ на схеме:17

Наименование:Evaporator Inlet Pipe

Каталожный номер:Z38G170000010T2

Комплект:1

Примечание:

№ на схеме:18

Наименование:Pipe

Каталожный номер:Z38G170000011T2

Комплект:1

Примечание:

№ на схеме:19

Наименование:Hoop

Каталожный номер:Z38G170000012T2

Комплект:2

Примечание:

№ на схеме:20

Наименование:Adjustive screw

Каталожный номер:P165.17. 1-2

Комплект:1

Примечание:

№ на схеме:21

Наименование:Adjustive seat

Каталожный номер:Z35G130501003

Комплект:1

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:Z40F130501002T2

Комплект:2

Примечание:

№ на схеме:23

Наименование:Locking Cable Ties

Каталожный номер:ZD 200X8

Комплект:20

Примечание:

№ на схеме:24

Наименование:Foam

Каталожный номер:Z38G170000013T2

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bolt

Каталожный номер:GB/T 5782-2000

Комплект:2

Примечание:

№ на схеме:26

Наименование:Bolt

Каталожный номер:GB/T 5782-2000

Комплект:4

Примечание:

№ на схеме:27

Наименование:Bolt

Каталожный номер:GB/T 5782-2000

Комплект:1

Примечание:

№ на схеме:28

Наименование:Washer

Каталожный номер:GB/T 97. 1-2002

Комплект:7

Примечание:

№ на схеме:29

Наименование:Washer

Каталожный номер:GB/T 93-1987

Комплект:7

Примечание:

№ на схеме:30

Наименование:Bolt

Каталожный номер:GB/T 5782-2000

Комплект:5

Примечание:

№ на схеме:31

Наименование:Washer

Каталожный номер:GB/T 97. 1-2002

Комплект:5

Примечание:

№ на схеме:32

Наименование:Washer 10

Каталожный номер:GB/T93-1987

Комплект:6

Примечание:

№ на схеме:33

Наименование:Nut

Каталожный номер:GB/T 6170-2000

Комплект:1

Примечание:

№ на схеме:34

Наименование:Bolt

Каталожный номер:GB/T 5783-2000

Комплект:7

Примечание:

№ на схеме:35

Наименование:Bolt

Каталожный номер:GB/T 5783-2000

Комплект:1

Примечание:

№ на схеме:36

Наименование:Bolt M10x130

Каталожный номер:GB/T 31. 1-88

Комплект:1

Примечание:

№ на схеме:37

Наименование:Washer 10

Каталожный номер:GB/T 93-87

Комплект:9

Примечание:

№ на схеме:38

Наименование:Washer 10

Каталожный номер:GB/T 95-2002

Комплект:15

Примечание:

№ на схеме:39

Наименование:Nut

Каталожный номер:GB/T 6170-2000

Комплект:6

Примечание:

№ на схеме:40

Наименование:Nut

Каталожный номер:GB/T 6170-2000

Комплект:2

Примечание:
