Клапан

← Клапан Педаль тормоза →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

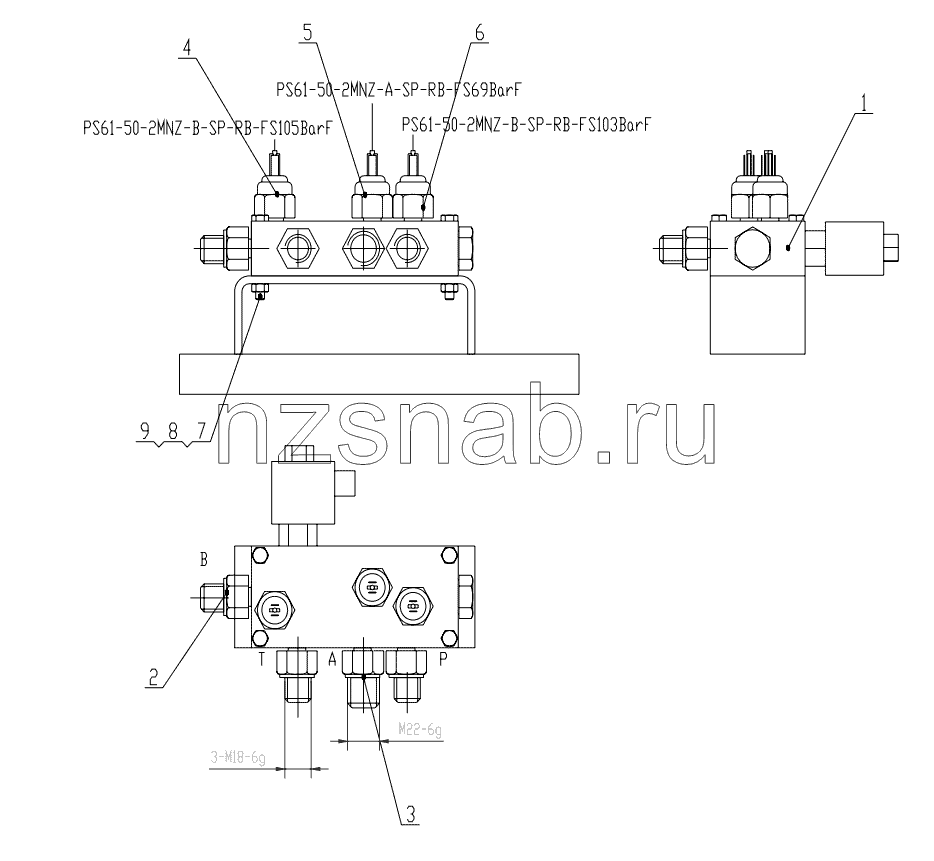

№ на схеме:1

Наименование:Valve Block

Каталожный номер:M22362

Комплект:1

Примечание:

№ на схеме:2

Наименование:Connector

Каталожный номер:1CO-18-08

Комплект:3

Примечание:

№ на схеме:3

Наименование:Connector

Каталожный номер:1CN-22-12

Комплект:1

Примечание:

№ на схеме:4

Наименование:Pressure on-off

Каталожный номер:PS61-50-2MNZ-B-SP-RB-FS105BarF

Комплект:1

Примечание:

№ на схеме:5

Наименование:Pressure on-off

Каталожный номер:PS61-50-2MNZ-A-SP-RB-FS69BarF

Комплект:1

Примечание:

№ на схеме:6

Наименование:Pressure on-off

Каталожный номер:PS61-50-2MNZ-B-SP-RB-FS103BarF

Комплект:1

Примечание:

№ на схеме:7

Наименование:Washer 8

Каталожный номер:GB93-87

Комплект:4

Примечание:

№ на схеме:8

Наименование:Washer 6

Каталожный номер:GB97.1-92

Комплект:4

Примечание:

№ на схеме:9

Наименование:Bolt M10x130

Каталожный номер:GB5782-86

Комплект:4

Примечание:
