Z90H14 Implement III

Z90H14 Implement III

← Z90H14 Implement I II Z90H15 Electrical Component →

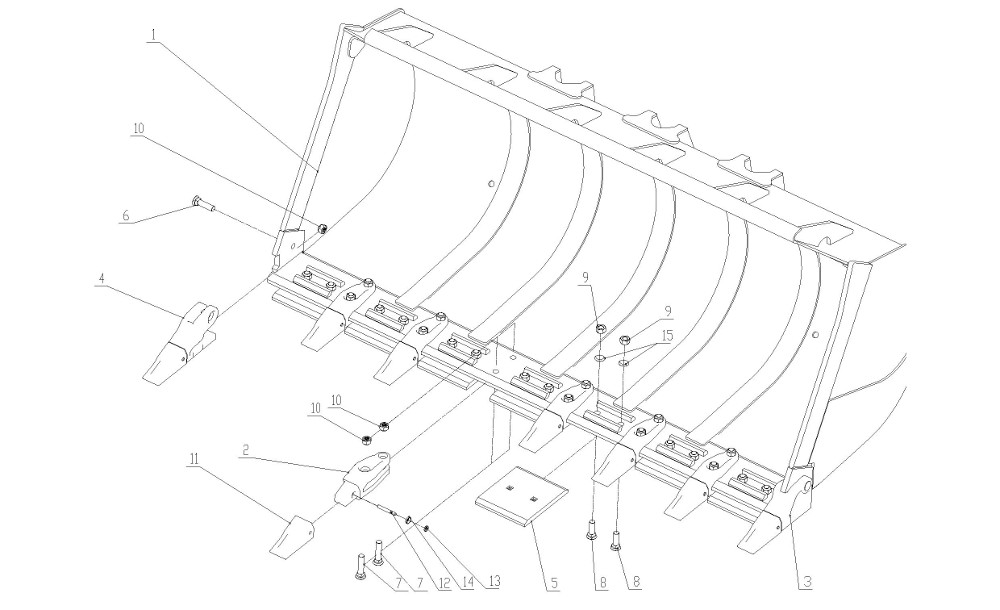

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bucket
Каталожный номер:Z90H140101
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bucket Tooth
Каталожный номер:Z90H140102001
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Teeth
Каталожный номер:Z90H140103001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Teeth
Каталожный номер:Z90H140104001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bucket Tooth
Каталожный номер:Z90H140100001
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Bolt
Каталожный номер:Z90H140100002
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bolt
Каталожный номер:Z90H140100003
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bolt
Каталожный номер:Z90H140100004
Комплект:14
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Nut M30
Каталожный номер:GB 6170-86
Комплект:14
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Nut M30
Каталожный номер:GB/T6185.1-2000
Комплект:14
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Boot-Bucket Tooth
Каталожный номер:Z90H140102002
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Pin Shaft
Каталожный номер:Z90H140102003
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Clip
Каталожный номер:Z90H140102004
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Rubber Cover
Каталожный номер:Z90H140102005
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Washer 30
Каталожный номер:GB/T 97.1-2002
Комплект:14
Примечание:
