Z90H1002 Main Valve Block Assembly

Z90H1002 Main Valve Block Assembly

← Z90H1001 Hydraulic Oil Tank Z90H1003 Pump Assembly →

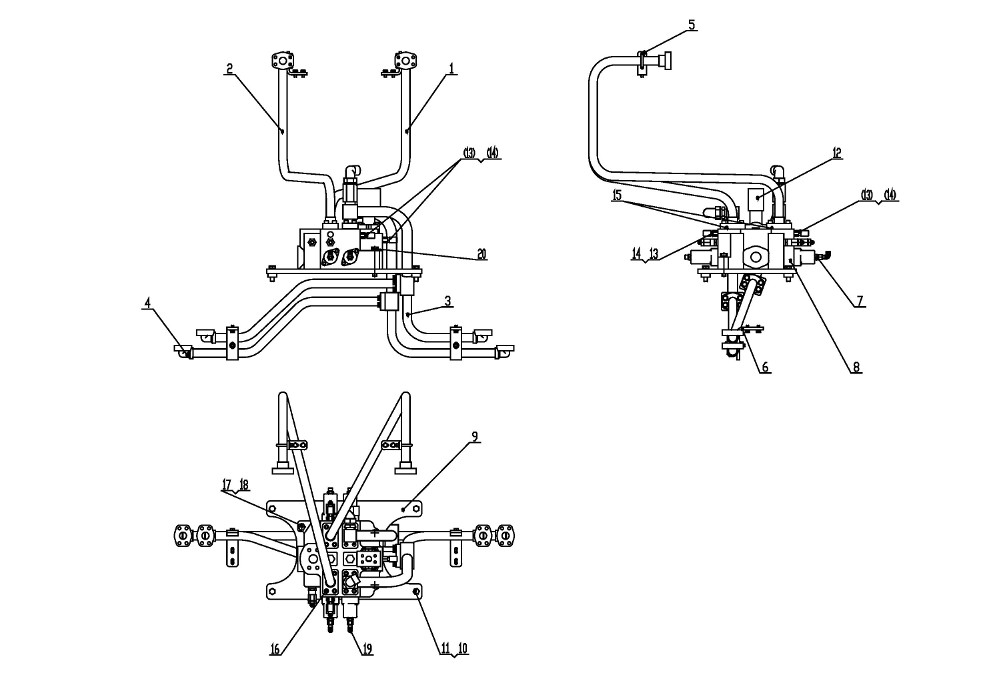

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Pipe Assembly
Каталожный номер:Z90H100201
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Pipe Assembly
Каталожный номер:Z90H100202
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Pipe Assembly
Каталожный номер:Z90H100203
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Pipe Assembly
Каталожный номер:Z90H100204
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Pipe Assembly
Каталожный номер:Z90H100207
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Pipe Assembly
Каталожный номер:Z90H100206
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Connect
Каталожный номер:1CO-18-08Z
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Main Valve Block
Каталожный номер:AX30635-1
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Valve Support Plate
Каталожный номер:Z90H100208
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Washer 16
Каталожный номер:GB/T 93-87
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Blot M16X60
Каталожный номер:GB/T 5783-2000
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Pipe
Каталожный номер:Z90H100205
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Connect
Каталожный номер:PT-3-DKL
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Measure Connector
Каталожный номер:5OL-06-14Z
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:O-Ring 58X3.55
Каталожный номер:GB/T 3452.1-92 O
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Blot M16X55
Каталожный номер:GB/T 70.1-2000
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Blot M18X90
Каталожный номер:GB/T 5782-2000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Washer 18
Каталожный номер:GB/T 93-87
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Connect
Каталожный номер:2C9-14
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Blot M18X120
Каталожный номер:GB/T 5782-2000
Комплект:2
Примечание:
