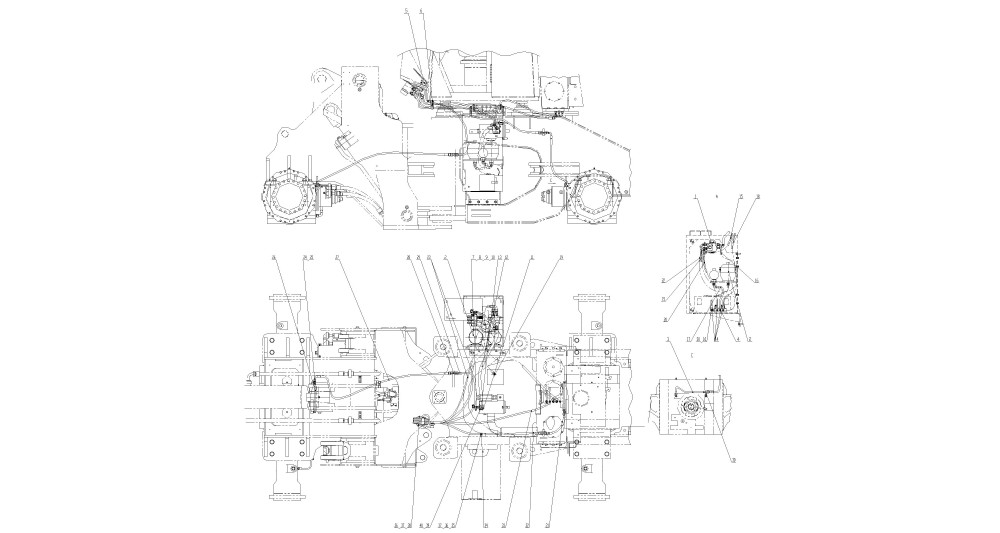

Z90H09 Braking System

← Z90H0803 Chest Assembly Z90H0901 Control manifold Assembly →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Valve Assembly

Каталожный номер:Z90H0901

Комплект:1

Примечание:

№ на схеме:2

Наименование:Accumulators Assembly

Каталожный номер:Z90H0902

Комплект:1

Примечание:

№ на схеме:3

Наименование:Back Bridge Steel Tube

Каталожный номер:Z90H0903

Комплект:1

Примечание:

№ на схеме:4

Наименование:Valve Assembly

Каталожный номер:Z90H0904

Комплект:1

Примечание:

№ на схеме:5

Наименование:Service Brakes valve

Каталожный номер:Z38G0903T2

Комплект:1

Примечание:

№ на схеме:6

Наименование:Clip Assembly

Каталожный номер:Z50G0904T15

Комплект:1

Примечание:

№ на схеме:7

Наименование:Flange Connector

Каталожный номер:1CFL-30-16FAZ

Комплект:1

Примечание:

№ на схеме:8

Наименование:Connector

Каталожный номер:1CM-14WDZ

Комплект:1

Примечание:

№ на схеме:9

Наименование:Connector

Каталожный номер:CC-18Z

Комплект:1

Примечание:

№ на схеме:10

Наименование:Connector

Каталожный номер:1-908-06-20-010

Комплект:1

Примечание:

№ на схеме:11

Наименование:Flange

Каталожный номер:FL-16Z

Комплект:1

Примечание:

№ на схеме:12

Наименование:Hose

Каталожный номер:20441-26-12Z/20411-30-12ZXGH793X1000

Комплект:1

Примечание:

№ на схеме:13

Наименование:Connector

Каталожный номер:2C4-30Z

Комплект:1

Примечание:

№ на схеме:14

Наименование:Connector

Каталожный номер:2C9-18Z

Комплект:4

Примечание:

№ на схеме:15

Наименование:Hose

Каталожный номер:20411-18-06Z/20491-18-06ZXGH663-06X1850

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hose

Каталожный номер:20441-18-06Z/20411-18-06ZXGH793-06X900

Комплект:1

Примечание:

№ на схеме:17

Наименование:Hose

Каталожный номер:20411-18-06Z/20491-18-06ZXGH793-06X470

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hose

Каталожный номер:20411-18-06Z/20491-18-06ZXGH793-06X2700

Комплект:1

Примечание:

№ на схеме:19

Наименование:Connector

Каталожный номер:1CM-18-12WDZ

Комплект:1

Примечание:

№ на схеме:20

Наименование:Hose

Каталожный номер:20411-18-06Z/20491-18-06ZXGH663-06X1100

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hose

Каталожный номер:20441-18-06ZXGH793-06X1220V0

Комплект:1

Примечание:

№ на схеме:22

Наименование:Hose

Каталожный номер:20441-18-06Z/20491-18-06ZXGH793-06X950V0

Комплект:1

Примечание:

№ на схеме:23

Наименование:Hose

Каталожный номер:20491-18-06Z/20411-18-06ZXGH793-06X1900

Комплект:2

Примечание:

№ на схеме:24

Наименование:Connector

Каталожный номер:CC-18Z

Комплект:1

Примечание:

№ на схеме:25

Наименование:Connector

Каталожный номер:1CH9-18-14OGZ

Комплект:4

Примечание:

№ на схеме:26

Наименование:Front Braking Steel Tube

Каталожный номер:Z90H0905

Комплект:1

Примечание:

№ на схеме:27

Наименование:Hose

Каталожный номер:20411-18-06Z/20441-18-06XGH663-06X2150

Комплект:1

Примечание:

№ на схеме:28

Наименование:Connector

Каталожный номер:6C-18LNZ

Комплект:2

Примечание:

№ на схеме:29

Наименование:Hose

Каталожный номер:20411-18-06XGH663-06X1500

Комплект:1

Примечание:

№ на схеме:30

Наименование:Connector

Каталожный номер:BC-18Z

Комплект:1

Примечание:

№ на схеме:31

Наименование:Hose

Каталожный номер:06ZXGH663-06X650+RNL

Комплект:1

Примечание:

№ на схеме:32

Наименование:Hose

Каталожный номер:20411-18-06XGH663-06X2200

Комплект:1

Примечание:

№ на схеме:33

Наименование:Hose

Каталожный номер:20411-18-06ZXGH663-06X1780

Комплект:1

Примечание:

№ на схеме:34

Наименование:Clip

Каталожный номер:K0608-18Z

Комплект:2

Примечание:

№ на схеме:35

Наименование:M8X16 Bolt M8x16

Каталожный номер:GB/T 5783-2000

Комплект:2

Примечание:

№ на схеме:36

Наименование:Washer 8

Каталожный номер:GB/T 93-1987

Комплект:5

Примечание:

№ на схеме:37

Наименование:Washer 8

Каталожный номер:GB/T 97.2-2002

Комплект:5

Примечание:

№ на схеме:38

Наименование:M8X35 Bolt M8x35

Каталожный номер:GB/T 5783-2000

Комплект:3

Примечание:

№ на схеме:39

Наименование:Washer 10

Каталожный номер:GB/T 93-1987

Комплект:4

Примечание:

№ на схеме:40

Наименование:M10X60 Bolt M10x60

Каталожный номер:GB/T 5783-2000

Комплект:4

Примечание:
