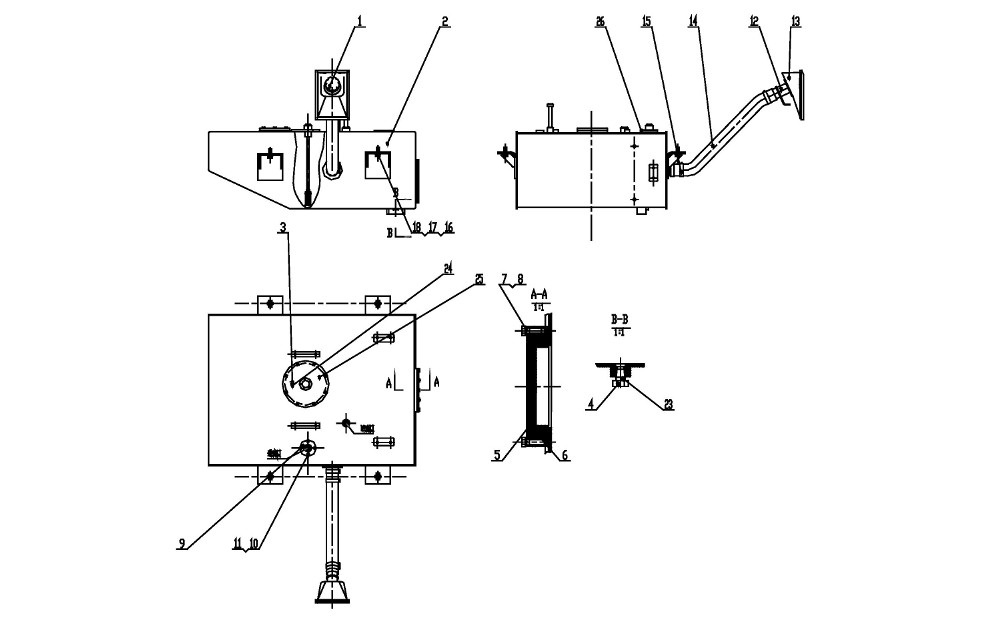

Z90H0101 Fuel Tank Assembly

← Z90H0101 Engine Assembly Z90H0102 Cooling Assembly →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Air Cleaner

Каталожный номер:TK50J

Комплект:1

Примечание:

№ на схеме:2

Наименование:Tank Body

Каталожный номер:Z90H010101

Комплект:1

Примечание:

№ на схеме:3

Наименование:Endure Oil Pipe

Каталожный номер:Z90H010100003

Комплект:1

Примечание:

№ на схеме:4

Наименование:Thread Plug

Каталожный номер:P2.8.4

Комплект:1

Примечание:

№ на схеме:5

Наименование:Top

Каталожный номер:P2.8.-3

Комплект:1

Примечание:

№ на схеме:6

Наименование:218X5.3

Каталожный номер:GB/T3452.1-1982 O

Комплект:

Примечание:O

№ на схеме:7

Наименование:Bolt M10X25

Каталожный номер:GB/T5783-2000

Комплект:16

Примечание:

№ на схеме:8

Наименование:Washer 10

Каталожный номер:GB/T93-1987

Комплект:16

Примечание:

№ на схеме:9

Наименование:Inlet Vitta Assembly

Каталожный номер:Z90H010102

Комплект:1

Примечание:

№ на схеме:10

Наименование:Washer 5

Каталожный номер:GB/T93-1987

Комплект:8

Примечание:

№ на схеме:11

Наименование:Bolt M5X20

Каталожный номер:GB/T5783-2000

Комплект:8

Примечание:

№ на схеме:12

Наименование:Bolt M8X25

Каталожный номер:GB/T5783-2000

Комплект:8

Примечание:

№ на схеме:13

Наименование:Washer 8

Каталожный номер:GB/T93-1987

Комплект:8

Примечание:

№ на схеме:14

Наименование:Cushion 8

Каталожный номер:GB/T97. 1-2000

Комплект:8

Примечание:

№ на схеме:15

Наименование:Jointing Pipe Assembly

Каталожный номер:Z50G010103T17

Комплект:1

Примечание:

№ на схеме:16

Наименование:Latex Sheath

Каталожный номер:Z38G010100003

Комплект:1

Примечание:

№ на схеме:17

Наименование:Pipe

Каталожный номер:Z90H010100001

Комплект:1

Примечание:

№ на схеме:18

Наименование:Clip

Каталожный номер:C65-C75

Комплект:2

Примечание:

№ на схеме:19

Наименование:Bolt M18X45

Каталожный номер:GB/T5783-2000

Комплект:4

Примечание:

№ на схеме:20

Наименование:18 Washer18

Каталожный номер:GB/T93-1987

Комплект:4

Примечание:

№ на схеме:21

Наименование:Cushion 18

Каталожный номер:GB/T97. 1-2000

Комплект:4

Примечание:

№ на схеме:22

Наименование:Cushion 42

Каталожный номер:HB1002-77

Комплект:1

Примечание:

№ на схеме:23

Наименование:Clip

Каталожный номер:C30-C40

Комплект:2

Примечание:

№ на схеме:24

Наименование:Breath Pipe Assembly

Каталожный номер:Z90H010103

Комплект:1

Примечание:

№ на схеме:25

Наименование:1982

Каталожный номер:GB/T3452.1

Комплект:

Примечание:O
