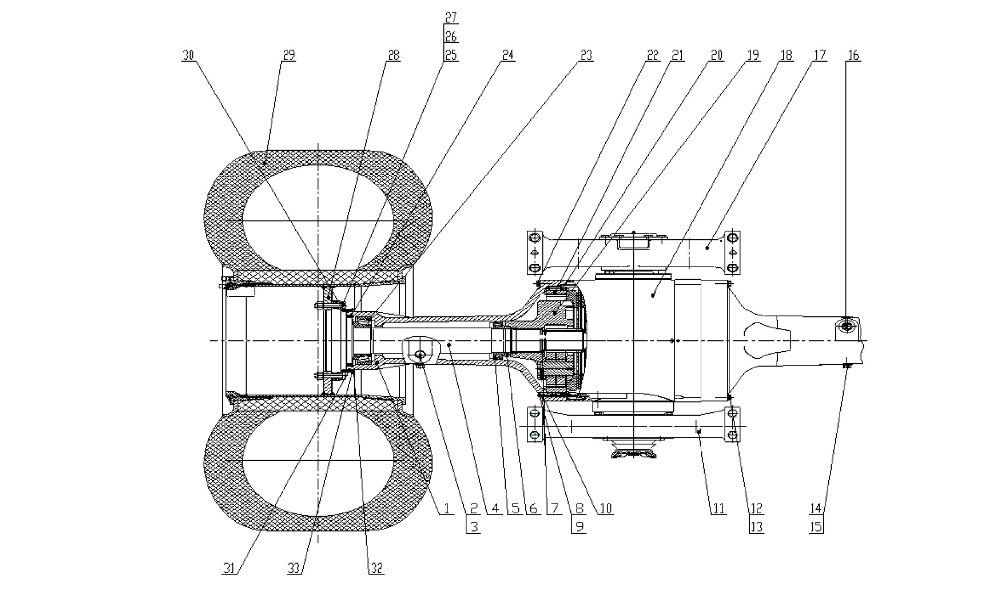

Z80H05T2 Rear Axle

← Z90H04 Transmission Oil Line and Control Z80H0502T2 Front Support Carrier →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Axle Case

Каталожный номер:Z80H050000001T2

Комплект:2

Примечание:

№ на схеме:2

Наименование:Plug

Каталожный номер:Z80H0603T2

Комплект:1

Примечание:

№ на схеме:3

Наименование:Washer 33

Каталожный номер:JB/T982-1977

Комплект:2

Примечание:

№ на схеме:4

Наименование:Half Shaft Cowl Bolt

Каталожный номер:Z80H060000003

Комплект:2

Примечание:

№ на схеме:5

Наименование:Bearing 32026

Каталожный номер:GB/T297-1994

Комплект:2

Примечание:

№ на схеме:6

Наименование:Nut

Каталожный номер:Z80H060000004

Комплект:2

Примечание:

№ на схеме:7

Наименование:110 54 Snap Ring110

Каталожный номер:GB/T894.1-1986

Комплект:2

Примечание:

№ на схеме:8

Наименование:4 Washer4

Каталожный номер:GB/T96. 2-2002

Комплект:2

Примечание:

№ на схеме:9

Наименование:Bolt M4X12

Каталожный номер:GB/T5783-2000

Комплект:2

Примечание:

№ на схеме:10

Наименование:Rubber Plug

Каталожный номер:06F0104

Комплект:2

Примечание:

№ на схеме:11

Наименование:Front Support Carrier

Каталожный номер:Z80H0502T2

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt M18X235

Каталожный номер:GB/T5782-2000

Комплект:24

Примечание:

№ на схеме:13

Наименование:Washer 18

Каталожный номер:GB/T97. 2-2002

Комплект:48

Примечание:

№ на схеме:14

Наименование:Washer 18

Каталожный номер:JB/T982-1977

Комплект:2

Примечание:

№ на схеме:15

Наименование:Plug M18X1.5

Каталожный номер:CG302.12-95

Комплект:2

Примечание:

№ на схеме:16

Наименование:Plug M33X2

Каталожный номер:CG302.12-95

Комплект:1

Примечание:

№ на схеме:17

Наименование:Rear Support Carrier

Каталожный номер:Z80H0503

Комплект:1

Примечание:

№ на схеме:18

Наименование:Rear Axle Differential

Каталожный номер:Z80H0501T2

Комплект:1

Примечание:

№ на схеме:19

Наименование:Hub Reducer

Каталожный номер:Z80H0602T2

Комплект:2

Примечание:

№ на схеме:20

Наименование:18X70 Pin18X70

Каталожный номер:Z80H060000003T2

Комплект:6

Примечание:

№ на схеме:21

Наименование:Inner Gear Ring

Каталожный номер:Z80H060000002T2

Комплект:2

Примечание:

№ на схеме:22

Наименование:Bolt M18X135

Каталожный номер:GB/T5782-2000

Комплект:24

Примечание:

№ на схеме:23

Наименование:Bearing 32228

Каталожный номер:GB/T297-1994

Комплект:2

Примечание:

№ на схеме:24

Наименование:Oil Seal FB240270

Каталожный номер:GB/T13871-1992

Комплект:2

Примечание:

№ на схеме:25

Наименование:Bolt M24X110

Каталожный номер:GB/T27-1988

Комплект:44

Примечание:

№ на схеме:26

Наименование:Washer 24

Каталожный номер:GB/T97. 2-2002

Комплект:44

Примечание:

№ на схеме:27

Наименование:Nut 24

Каталожный номер:GB/T6175-2000

Комплект:44

Примечание:

№ на схеме:28

Наименование:Rim

Каталожный номер:Z80H0603

Комплект:2

Примечание:

№ на схеме:29

Наименование:Type 29.5-25-28PR (TL)

Каталожный номер:29. 5-25-28PR (TL)

Комплект:2

Примечание:

№ на схеме:30

Наименование:Ring

Каталожный номер:Z80H060000004T2

Комплект:2

Примечание:

№ на схеме:31

Наименование:Felt

Каталожный номер:Z80H060000005T2

Комплект:2

Примечание:

№ на схеме:32

Наименование:Bolt M4X12

Каталожный номер:GB/T70. 1-2000

Комплект:16

Примечание:

№ на схеме:33

Наименование:Cover board

Каталожный номер:Z80H060000006T2

Комплект:2

Примечание:
