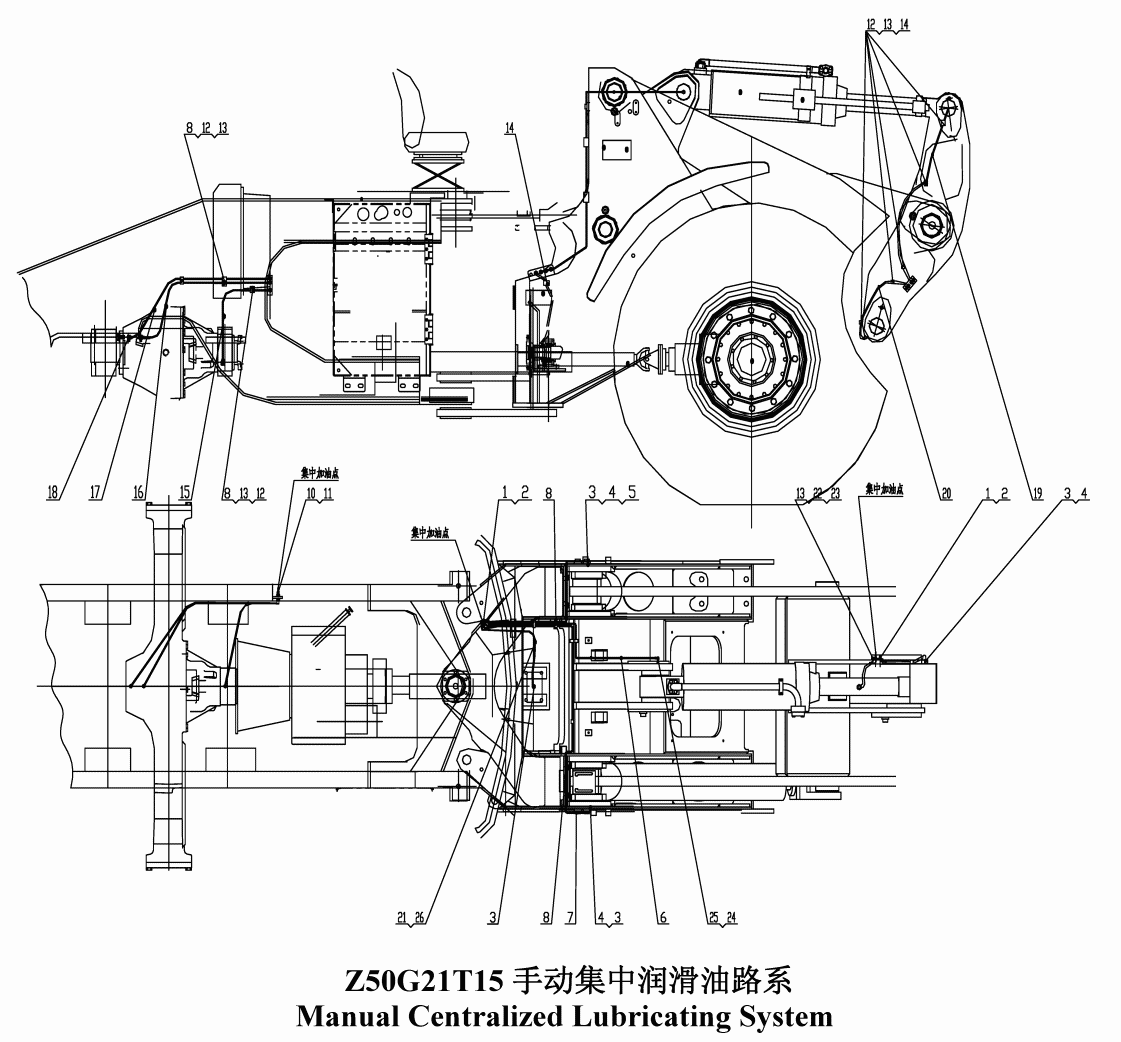

Централизованная смазка/Manual Centralized Lubricating System Z50G21T15

← Защита подъемного цилиндра/The safety support of lift cylinder Z50G19T15 Двигатель в сборе/Engine Assembly Z50G01T17 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Connector

Каталожный номер:5QM9-12C-10FALNZ

Комплект:6

Примечание:

№ на схеме:2

Наименование:Oil Cup M10X1 JB/T7940.1-1995

Каталожный номер:

Комплект:9

Примечание:

№ на схеме:3

Наименование:Connector

Каталожный номер:1QH-12C(1.25)-10(L=20)Z

Комплект:6

Примечание:

№ на схеме:4

Наименование:Connector

Каталожный номер:2Q9-12C (1.25) Z

Комплект:5

Примечание:

№ на схеме:5

Наименование:Lubricate Conduit 1

Каталожный номер:Z50G2101T15

Комплект:1

Примечание:

№ на схеме:6

Наименование:Lubricate Conduit 2

Каталожный номер:Z50G2102T15

Комплект:1

Примечание:

№ на схеме:7

Наименование:Lubricate Conduit 3

Каталожный номер:Z50G2103T15

Комплект:1

Примечание:

№ на схеме:8

Наименование:Clamp

Каталожный номер:K0608-06Z

Комплект:11

Примечание:

№ на схеме:10

Наименование:Oil Cup M10X1 JB/T7940.2-1995

Каталожный номер:

Комплект:3

Примечание:

№ на схеме:11

Наименование:Connector

Каталожный номер:5QM-12C-10L70/LNZ

Комплект:3

Примечание:

№ на схеме:12

Наименование:Bolt M8X16 GB/T5783-2000

Каталожный номер:

Комплект:15

Примечание:

№ на схеме:13

Наименование:Washer 8 GB/T93-1987

Каталожный номер:

Комплект:17

Примечание:

№ на схеме:14

Наименование:Clamp

Каталожный номер:K0608-12Z

Комплект:4

Примечание:

№ на схеме:15

Наименование:Lubricate Conduit 4

Каталожный номер:Z50G2107T15

Комплект:1

Примечание:

№ на схеме:16

Наименование:Lubricate Conduit 5

Каталожный номер:Z50G2108T15

Комплект:1

Примечание:

№ на схеме:17

Наименование:Lubricate Conduit 6

Каталожный номер:Z50G2109T15

Комплект:1

Примечание:

№ на схеме:18

Наименование:Connector

Каталожный номер:1QH9-12C-10OGZ

Комплект:3

Примечание:

№ на схеме:19

Наименование:Lubricate Conduit 1

Каталожный номер:Z50G2104T15

Комплект:1

Примечание:

№ на схеме:20

Наименование:Lubricate Conduit 2

Каталожный номер:Z50G2105T15

Комплект:1

Примечание:

№ на схеме:21

Наименование:Lubricate Conduit 3

Каталожный номер:Z50G2106T15

Комплект:1

Примечание:

№ на схеме:22

Наименование:Supporting plate

Каталожный номер:Z50G210000001T15

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bolt M8X20 GB/T70.1-2000

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:24

Наименование:Connector

Каталожный номер:5HN-10FAZ

Комплект:1

Примечание:

№ на схеме:25

Наименование:Connector

Каталожный номер:1QH9-12-10Z

Комплект:1

Примечание:

№ на схеме:26

Наименование:Lubricate Conduit 3

Каталожный номер:Z50G2110T15

Комплект:1

Примечание:
