Система охлаждения/Fan Control System Z50G18T17

← Система охлаждения/Cooling System Z50G0102T17 Система охлаждения/Fan Control System Z50G18T17 →

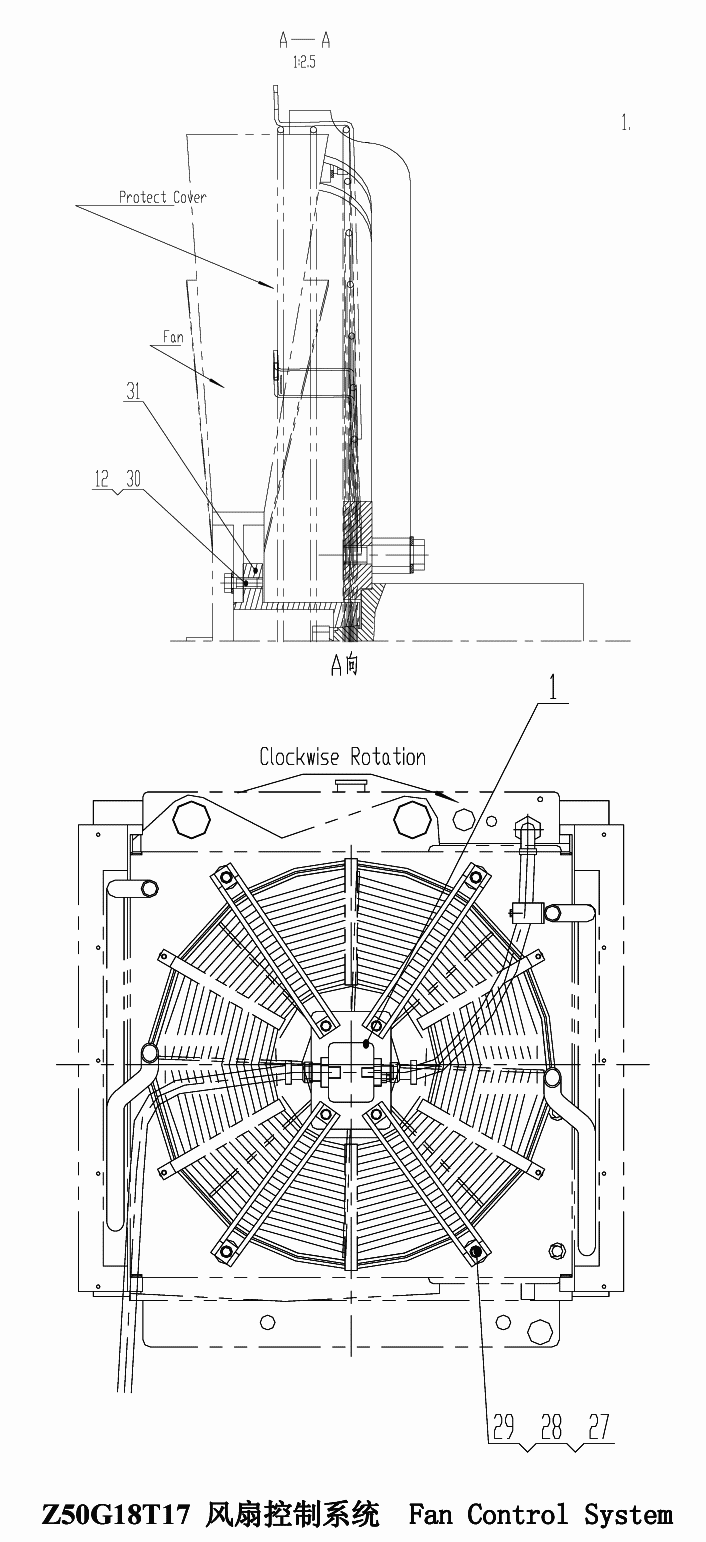

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Motor Bracket Assembly

Каталожный номер:Z50G1801T17

Комплект:1

Примечание:

№ на схеме:12

Наименование:Washer 8 GB/T93-1987

Каталожный номер:

Комплект:9

Примечание:

№ на схеме:27

Наименование:Washer 12 GB/T93-1987

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:28

Наименование:Washer 12 GB/T97.1-2000

Каталожный номер:

Комплект:6

Примечание:

№ на схеме:29

Наименование:Bolt M12X50 GB/T5782-2000

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:30

Наименование:Bolt M8X20 GB/T5783-2000

Каталожный номер:

Комплект:5

Примечание:

№ на схеме:31

Наименование:Plate

Каталожный номер:Z50G180000002T17

Комплект:1

Примечание:
