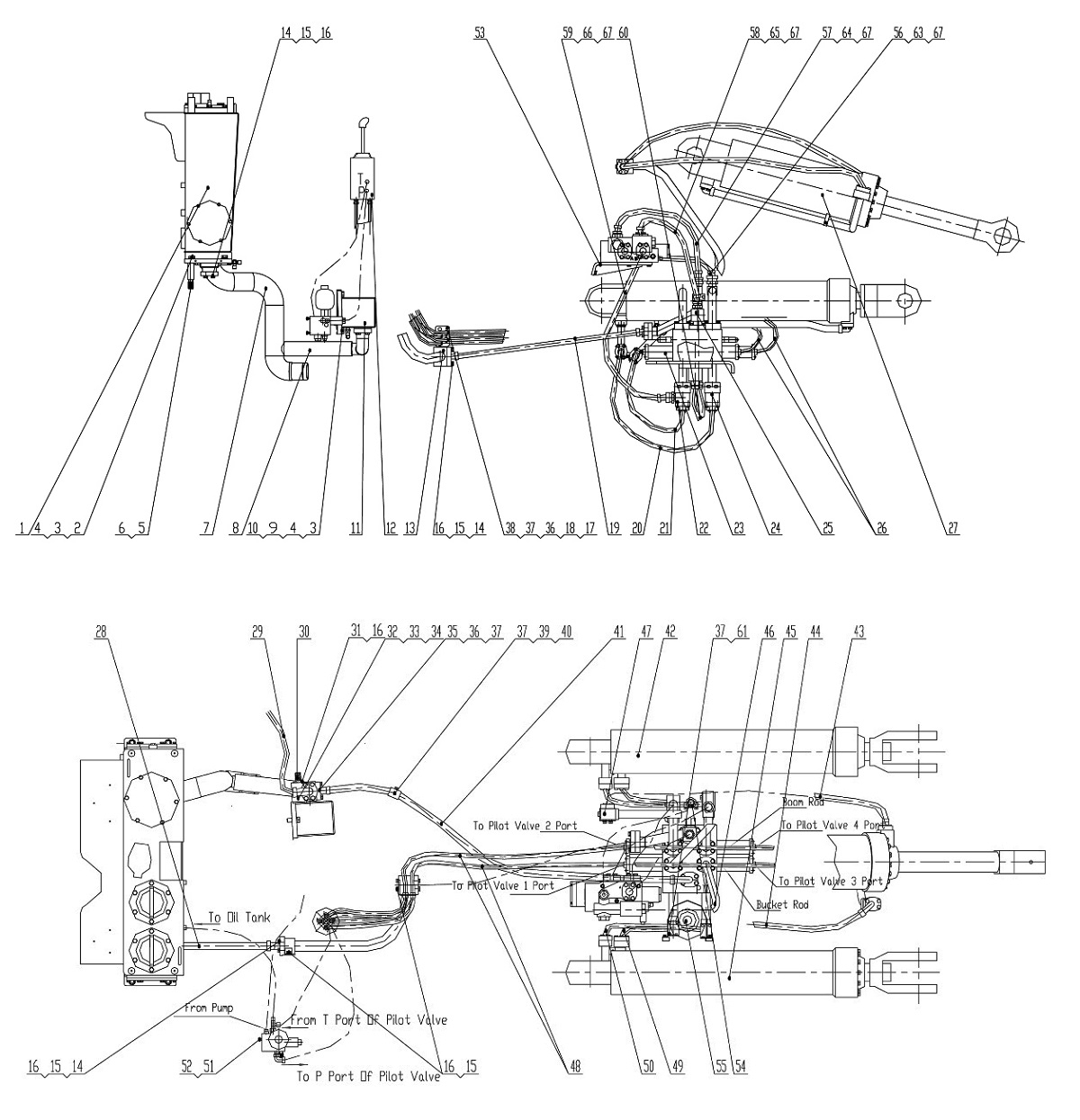

Implement Hydraulic System Z50G10T15A

Каталожный номер:1H-30-33FAZ

Комплект:1

Примечание:

№ на схеме:6

Каталожный номер:20030-30-12FAZ

Комплект:1

Примечание:Spare Part

№ на схеме:7

Каталожный номер:Z50G1003T15

Комплект:1

Примечание:

№ на схеме:8

Каталожный номер:Z50G1004T15

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt M16X45

Каталожный номер:GB/T5783-2000

Комплект:2

Примечание:

№ на схеме:10

Наименование:Gasket

Каталожный номер:Z50G080000001T7

Комплект:1

Примечание:

№ на схеме:11

Наименование:Pump

Каталожный номер:T6DM-B35-3L03-C1M0

Комплект:1

Примечание:

№ на схеме:12

Наименование:Pilot Hydraulic System

Каталожный номер:Z50G1005T15

Комплект:1

Примечание:

№ на схеме:13

Каталожный номер:Z50G1002T15

Комплект:1

Примечание:

№ на схеме:14

Наименование:Flange

Каталожный номер:FL-24Z

Комплект:3

Примечание:

№ на схеме:15

Наименование:Bolt M12X35

Каталожный номер:GB/T5783-2000

Комплект:17

Примечание:

№ на схеме:16

Наименование:Washer 12

Каталожный номер:GB/T93-1987

Комплект:21

Примечание:

№ на схеме:17

Наименование:Plate

Каталожный номер:Z50G100000002T15

Комплект:1

Примечание:

№ на схеме:18

Каталожный номер:6C-16/LNZ

Комплект:4

Примечание:

№ на схеме:19

Каталожный номер:87311-24-24Z/87341-24-24ZX1T24AGX1190

Комплект:1

Примечание:

№ на схеме:20

Каталожный номер:87392-16-16H130Z/87342-16-16ZX4SP16AGX1325V270°+RS

Комплект:1

Примечание:

№ на схеме:21

Каталожный номер:87392-16-16Z/87342-16-16ZX4SP16AGX1360 V270° + RS

Комплект:1

Примечание:

№ на схеме:22

Каталожный номер:Z50G1013T15A

Комплект:1

Примечание:

№ на схеме:23

Наименование:Multi-Way Inverter Valve

Каталожный номер:Z50G1009T7

Комплект:1

Примечание:

№ на схеме:24

Каталожный номер:Z50G1014T15A

Комплект:1

Примечание:

№ на схеме:25

Каталожный номер:Z50G1015T15A

Комплект:1

Примечание:

№ на схеме:26

Каталожный номер:20491-16-04TZX1T04AGX1965 V270°

Комплект:2

Примечание:

№ на схеме:27

Наименование:Tilting Cylinder

Каталожный номер:Z50G1006T15

Комплект:1

Примечание:

№ на схеме:28

Каталожный номер:87391-24-24Z/87311-24-24ZX1T24AGX730

Комплект:1

Примечание:

№ на схеме:29

Каталожный номер:87312-20-16Z/20592-42-16TZX4SP16AGX1165

Комплект:1

Примечание:

№ на схеме:30

Каталожный номер:PT-3-DKL

Комплект:1

Примечание:

№ на схеме:31

Наименование:Bolt M12X100

Каталожный номер:GB/T70.1-2000

Комплект:4

Примечание:

№ на схеме:32

Каталожный номер:Z50G100000001T15

Комплект:1

Примечание:

№ на схеме:33

Наименование:O-Ring 37.5x3.55

Каталожный номер:GB/T3452.1-1992

Комплект:1

Примечание:

№ на схеме:34

Каталожный номер:1DFL-42-20L125Z

Комплект:1

Примечание:

№ на схеме:35

Наименование:Flange

Каталожный номер:FL-20Z

Комплект:2

Примечание:

№ на схеме:36

Наименование:Bolt M10X30

Каталожный номер:GB/T5783-2000

Комплект:10

Примечание:

№ на схеме:37

Наименование:Washer 10

Каталожный номер:GB/T93-1987

Комплект:16

Примечание:

№ на схеме:38

Наименование:Nut M10

Каталожный номер:GB/T6170-2000

Комплект:2

Примечание:

№ на схеме:39

Наименование:Bolt M10X55

Каталожный номер:GB/T5783-2000

Комплект:2

Примечание:

№ на схеме:40

Наименование:Clip

Каталожный номер:Z50G100000004T15

Комплект:1

Примечание:

№ на схеме:41

Каталожный номер:87392-20-20Z/87312-20-20ZX4SH20AGX2010 DCN

Комплект:1

Примечание:

№ на схеме:42

Наименование:Tilting Cylinder

Каталожный номер:Z50G1007T15 87392-16-16Z

Комплект:1

Примечание:

№ на схеме:43

Каталожный номер:X4SP16AGX1345 V0° STC

Комплект:1

Примечание:

№ на схеме:44

Каталожный номер:87392-16-16ZX

Комплект:1

Примечание:

№ на схеме:45

Наименование:Tilting Cylinder

Каталожный номер:4SP16AGX1265 V90° YWES

Комплект:1

Примечание:

№ на схеме:46

Каталожный номер:Z50G1008T15

Комплект:1

Примечание:

№ на схеме:47

Каталожный номер:Z50G1010T7

Комплект:1

Примечание:

№ на схеме:48

Каталожный номер:20441-16-04Z/20491-16-04ZX1T04AGX1300 V90°

Комплект:2

Примечание:

№ на схеме:49

Каталожный номер:87392-16-16Z/87342-16-16ZX4SP16AGX1360V90°+RS YWEX

Комплект:1

Примечание:

№ на схеме:50

Каталожный номер:87392-16-16H130Z/87342-16-16ZX4SP16AGX1325V90°+RS

Комплект:1

Примечание:

№ на схеме:51

Наименование:Washer 8

Каталожный номер:GB/T5783-2000

Комплект:2

Примечание:

№ на схеме:52

Наименование:Bolt M8X20

Каталожный номер:GB/T93-1987

Комплект:2

Примечание:

№ на схеме:53

Наименование:Ride Control Valve

Каталожный номер:Z50G1001T15A

Комплект:1

Примечание:REXROTH

№ на схеме:54

Каталожный номер:Z50G1002T15A

Комплект:1

Примечание:

№ на схеме:55

Наименование:Accumulator

Каталожный номер:Z50G1003T15A

Комплект:1

Примечание:

№ на схеме:56

Каталожный номер:20512-42-16Z/87342-20-16ZX4SP16X460

Комплект:1

Примечание:REXROTH

№ на схеме:57

Каталожный номер:20592-36-16ZX4SP16X545V0°

Комплект:1

Примечание:REXROTH

№ на схеме:58

Каталожный номер:20411-36-16Z/87391-20-16ZX1T16AGX615

Комплект:1

Примечание:REXROTH

№ на схеме:59

Каталожный номер:20592-42-16Z/87642-20-16ZX4SP16X765

Комплект:1

Примечание:REXROTH

№ на схеме:60

Каталожный номер:20592-36-16ZX4SP16X725V0°

Комплект:1

Примечание:

№ на схеме:61

Наименование:Bolt M10X20

Каталожный номер:GB/T5783-2000

Комплект:4

Примечание:

№ на схеме:62

Наименование:Ride Control Valve

Каталожный номер:Z50G1004T15A

Комплект:1

Примечание:Parker

№ на схеме:63

Каталожный номер:20512-42-16Z/20592-36-16ZX4SP16AGX

Комплект:1

Примечание:Parker

№ на схеме:64

Каталожный номер:20592-36-16ZX4SP16AGX

Комплект:1

Примечание:<p>Parker</p>

№ на схеме:65

Каталожный номер:87691-16-16Z/20411-36-16ZX1T16AGX

Комплект:1

Примечание:Parker

№ на схеме:66

Каталожный номер:20592-42-16Z/20512-36-16ZX4SP16AGX

Комплект:1

Примечание:Parker
