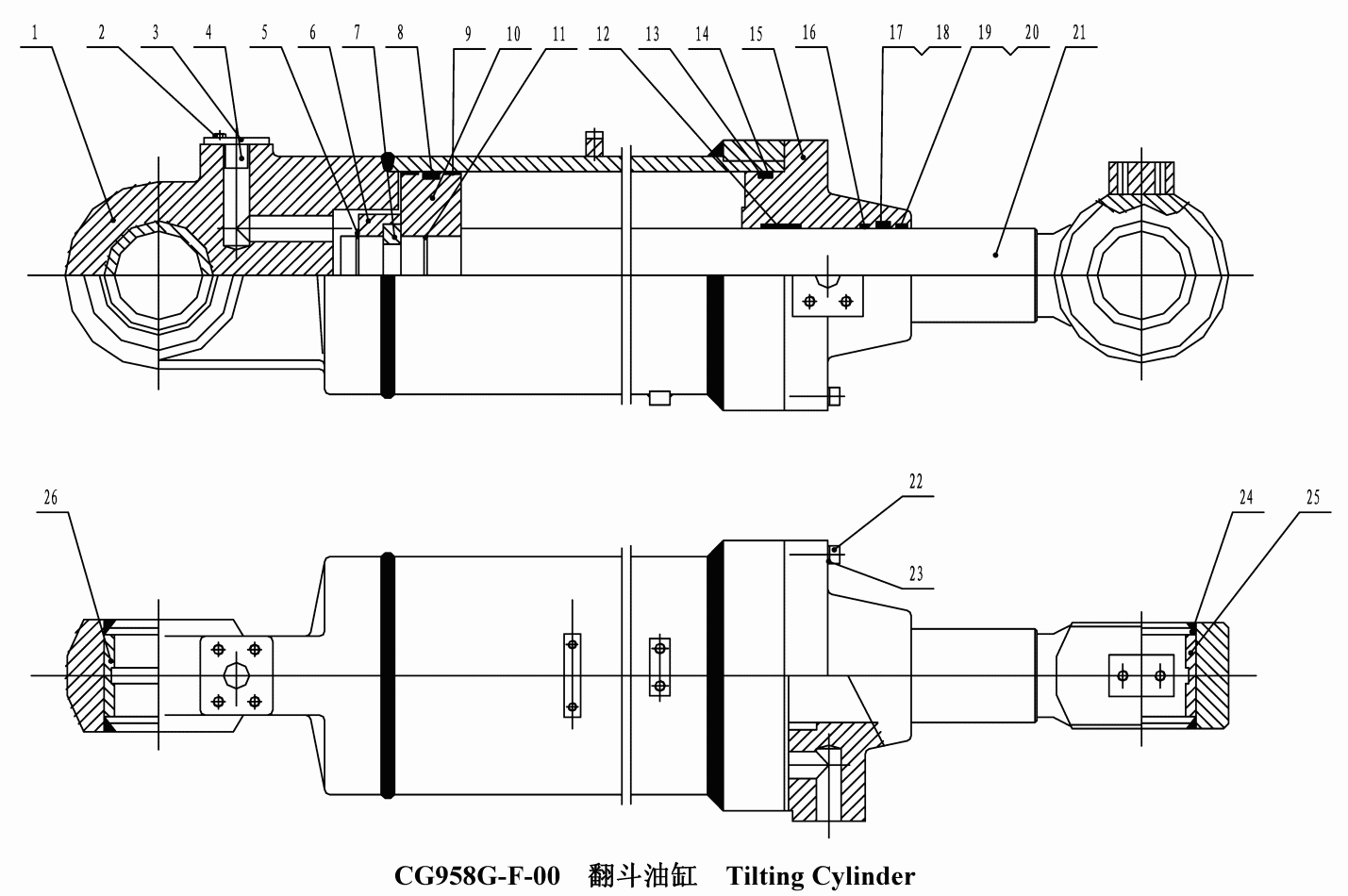

Гидросистема/Tilting Cylinder CG958G-F-00

← Гидросистема/Tilting Cylinder Assembly Z50G1006T15 Гидросистема/Left Lift Cylinder Assembly Z50G1007T15 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder

Каталожный номер:ZL50E-II-F-01

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt M10-12Q GB/T30-1976

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:3

Наименование:Cover

Каталожный номер:ZL50E-II-F-02

Комплект:2

Примечание:

№ на схеме:4

Наименование:Plug 25.5 JB/ZQ3876-86

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:5

Наименование:Snap Ring70 GB/T894.1-1986

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:6

Наименование:Lock Ring

Каталожный номер:ZL50E-II-F-04

Комплект:1

Примечание:

№ на схеме:7

Наименование:Ring Key

Каталожный номер:ZL50E-II-F-05

Комплект:1

Примечание:

№ на схеме:8

Наименование:SPGW Seal 177x200x15,5

Каталожный номер:SPGW

Комплект:1

Примечание:

№ на схеме:9

Наименование:WR192x200x20

Каталожный номер:WR

Комплект:2

Примечание:

№ на схеме:10

Наименование:Piston

Каталожный номер:ZL50EII-F-06

Комплект:1

Примечание:

№ на схеме:11

Наименование:OR 59.6x5.7

Каталожный номер:OR

Комплект:1

Примечание:

№ на схеме:12

Наименование:WR80x85x50

Каталожный номер:WR

Комплект:2

Примечание:

№ на схеме:13

Наименование:OR 189.3x5.7

Каталожный номер:OR

Комплект:1

Примечание:

№ на схеме:14

Наименование:BRT2 190.5x200x1.9

Каталожный номер:BRT2

Комплект:1

Примечание:

№ на схеме:15

Наименование:Cylinder Head

Каталожный номер:ZL50EII-F-08

Комплект:1

Примечание:

№ на схеме:16

Наименование:HBY 90x105.5x6

Каталожный номер:HBY

Комплект:1

Примечание:

№ на схеме:17

Наименование:IUH 90x105x9

Каталожный номер:IUH

Комплект:1

Примечание:

№ на схеме:18

Наименование:BRT2 80x90x3

Каталожный номер:BRT2

Комплект:1

Примечание:

№ на схеме:19

Наименование:DKBI 90x104x8x11

Каталожный номер:DKBI

Комплект:1

Примечание:

№ на схеме:20

Наименование:Snap Ring GB/T893.1-1986

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:21

Наименование:Pole Piston

Каталожный номер:ZL50EII-F-09

Комплект:1

Примечание:

№ на схеме:22

Наименование:Washer 12 GB/T93-1987

Каталожный номер:

Комплект:17

Примечание:

№ на схеме:23

Наименование:Bolt M12x70 GB/T5783-2000

Каталожный номер:

Комплект:17

Примечание:

№ на схеме:24

Наименование:Ring

Каталожный номер:ZL50EII-F-10

Комплект:4

Примечание:

№ на схеме:25

Наименование:Bush

Каталожный номер:ZL50EII-F-11

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bush2

Каталожный номер:ZL50EII-F-12

Комплект:1

Примечание:
