Гидросистема/Steel Tube Assembly Z50G1013T16A

← Гидросистема/Steel Tube Assembly Z50G1011T16A Гидросистема/Steel Tube Assembly Z50G1014T16A →

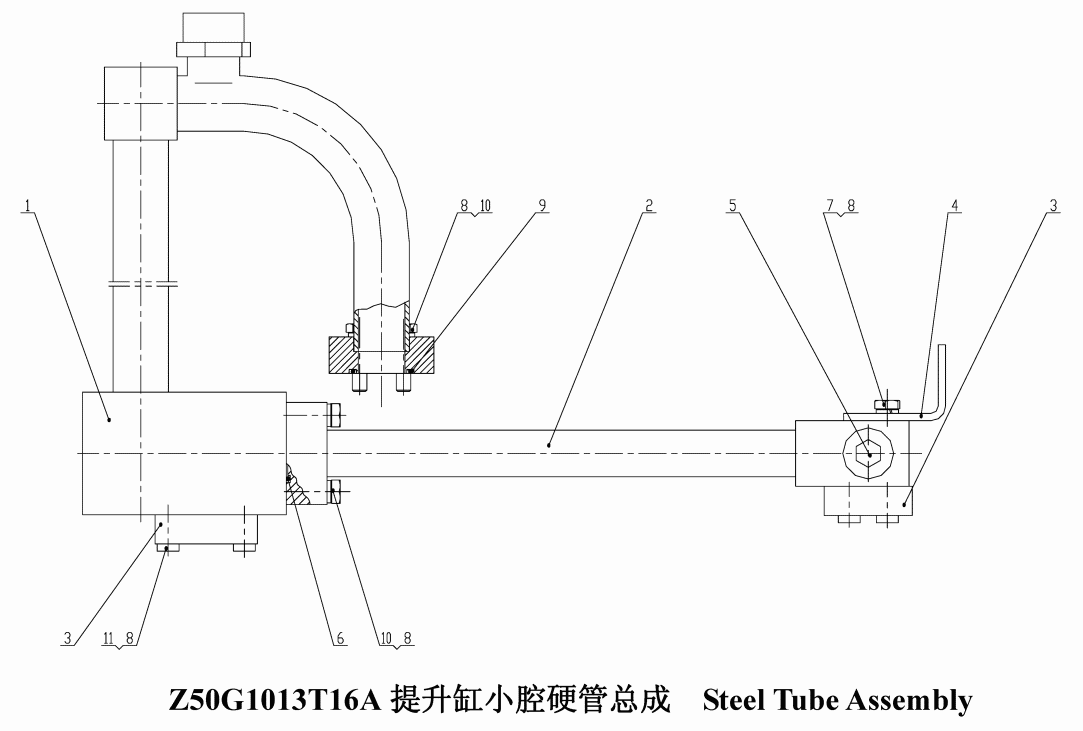

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Connector Assembly
Каталожный номер:Z50G101301T16A
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Tube Assembly
Каталожный номер:Z50G101302T15A
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Flange
Каталожный номер:FL-16Z
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Plate
Каталожный номер:Z50E100500001T38
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Plug M14X1.5
Каталожный номер:4M-14WDZ
Комплект:
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:O-Ring 32.5X3.55 GB/T3452.1-1992
Каталожный номер:
Комплект:
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bolt M10X20 GB/T5783-2000
Каталожный номер:
Комплект:
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Washer 10 GB/T93-1987
Каталожный номер:
Комплект:
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:O-Ring 37.5X3.55 GB/T3452.1-1992
Каталожный номер:
Комплект:
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Bolt GB/T5783-2000
Каталожный номер:
Комплект:
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bolt GB/T5783-2000
Каталожный номер:
Комплект:
Примечание:
