Гидросистема/Pilot Hydraulic System Z50G1005T15

Гидросистема/Pilot Hydraulic System Z50G1005T15

← Гидросистема/Steel Tube Assembly Z50G1004T15 Клапан/Valve DKF1-00 →

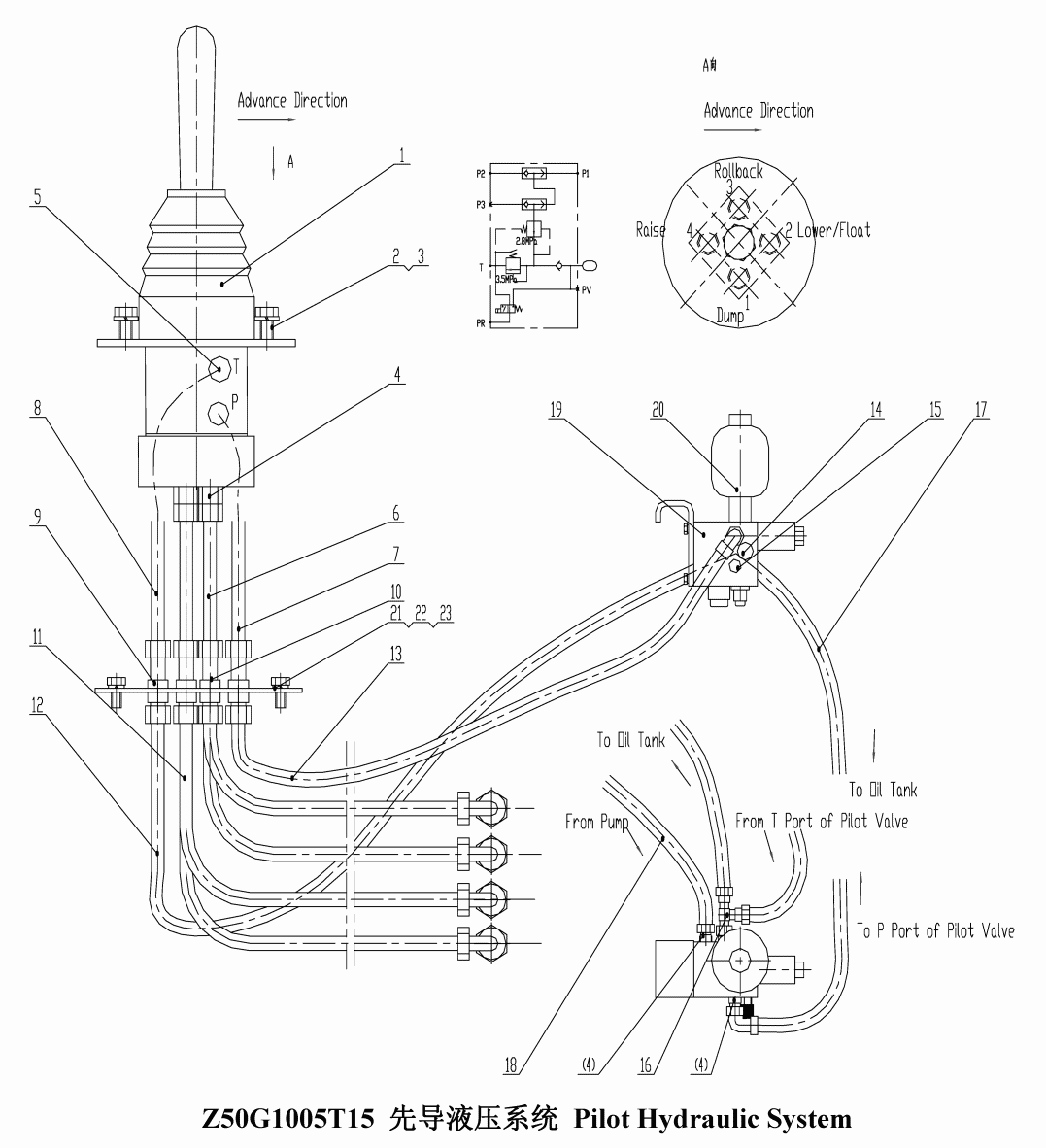

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Pilot Valve
Каталожный номер:406-1044-1145
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bolt M6X20 GB/T5783-2000
Каталожный номер:
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Washer 6 GB/T93-1987
Каталожный номер:
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Connector
Каталожный номер:1CH-16-14Z
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Connector
Каталожный номер:1CH-18-14Z
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Hose
Каталожный номер:20411-16-04TZX1T04AGX560
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hose
Каталожный номер:20411-16-04TZX1T04AGX570
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Hose 20491-18-06Z/20411-18-06ZX1T0 6AGX615
Каталожный номер:
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Connector
Каталожный номер:6C-18/LNZ
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Connector
Каталожный номер:6C-16/LNZ
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Hose
Каталожный номер:20411-16-04TZX1T04AGX930
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Hose
Каталожный номер:20411-18-06ZX1T06AGX880
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Hose 20411-16-04Z/20491-16-04ZX1T0 4AGX930
Каталожный номер:
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Connector
Каталожный номер:PT-3-DKL
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Plug
Каталожный номер:4M-14WDZ
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Connector
Каталожный номер:CC-18Z
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Hose 20491-18-06Z/20411-18-06ZX1T0 6AGX1040
Каталожный номер:
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Hose 20411-16-04Z/20491-16-04ZX2T0 4AGX1060
Каталожный номер:
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Valve
Каталожный номер:DKF1-00
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Accumulator
Каталожный номер:SBO210-0.32E1/112U-210AK60
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Plate
Каталожный номер:Z50G100500001T15
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Bolt M8X16 GB/T5783-2000
Каталожный номер:
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Washer 8 GB/T93-1987
Каталожный номер:
Комплект:4
Примечание:
