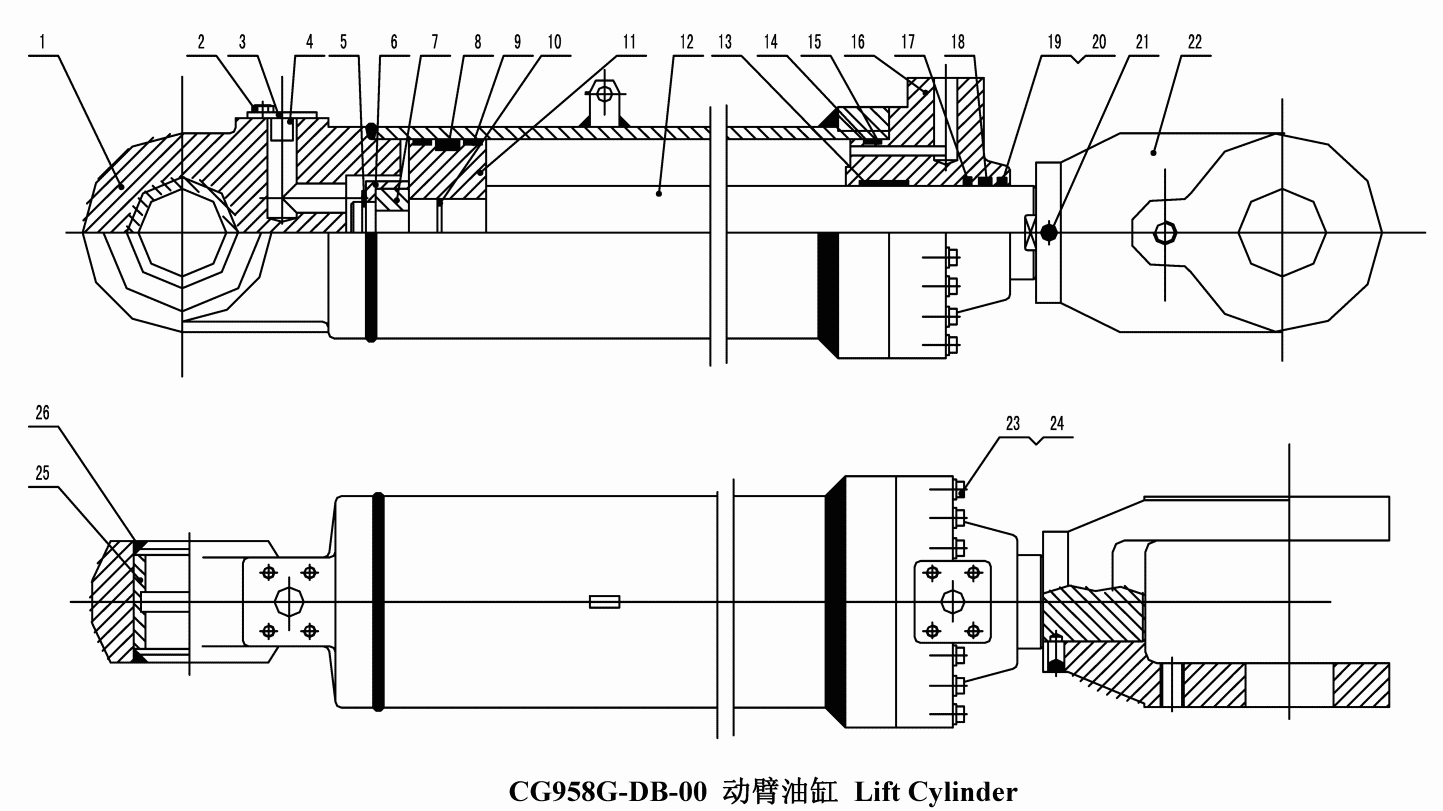

Гидросистема/Lift Cylinder CG958G-DB-00

← Гидросистема/Right Lift Cylinder Assembly Z50G1008T15 Гидросистема/Multi-Way Inverter Valve Z50G1009T7 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder

Каталожный номер:ZL50CrCE-T-01

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt M10-12Q GB/T30-1976

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:3

Наименование:Cover

Каталожный номер:ZL50E-II-T-02

Комплект:2

Примечание:

№ на схеме:4

Наименование:Snap ring 32 JB/ZQ3876-86

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:5

Наименование:Snap ring60 GB894-76

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:6

Наименование:Lock ring

Каталожный номер:ZL50E-II-T-04

Комплект:1

Примечание:

№ на схеме:7

Наименование:Ring Key

Каталожный номер:ZL50E-II-T-05

Комплект:1

Примечание:

№ на схеме:8

Наименование:SPGW 160x137x 15,5

Каталожный номер:SPGW

Комплект:1

Примечание:

№ на схеме:9

Наименование:WR160x15x2.5

Каталожный номер:WR

Комплект:2

Примечание:

№ на схеме:10

Наименование:OR 55.6x3.5

Каталожный номер:OR

Комплект:1

Примечание:

№ на схеме:11

Наименование:Piston

Каталожный номер:ZL50E-II-T-06

Комплект:1

Примечание:

№ на схеме:12

Наименование:Pole Piston

Каталожный номер:ZL50E-II-T-08

Комплект:1

Примечание:

№ на схеме:13

Наименование:WR85x80x50x2.5

Каталожный номер:WR

Комплект:2

Примечание:

№ на схеме:14

Наименование:OR 149.6x5.7

Каталожный номер:OR

Комплект:1

Примечание:

№ на схеме:15

Наименование:BRT2 190.5x200x1.9

Каталожный номер:BRT2

Комплект:1

Примечание:

№ на схеме:16

Наименование:Cylinder Head

Каталожный номер:ZL50CrCE-T-01

Комплект:1

Примечание:

№ на схеме:17

Наименование:HBTS 80x95.5x5.9

Каталожный номер:HBTS

Комплект:1

Примечание:

№ на схеме:18

Наименование:IDI 80x95x9

Каталожный номер:IDI

Комплект:1

Примечание:

№ на схеме:19

Наименование:LBH 80x90x8x6

Каталожный номер:LBH

Комплект:1

Примечание:

№ на схеме:20

Наименование:Snap ring 90x80x2 GB1235-76

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt M10x30 GB79-76

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:22

Наименование:Pole head

Каталожный номер:ZL50EII-T-10

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bolt M16x65 GB70-76

Каталожный номер:

Комплект:11

Примечание:

№ на схеме:24

Наименование:Washer 16 GB93-76

Каталожный номер:

Комплект:11

Примечание:

№ на схеме:25

Наименование:Bush

Каталожный номер:ZL50EII-T-11

Комплект:1

Примечание:

№ на схеме:26

Наименование:Ring

Каталожный номер:ZL50EII-F-12

Комплект:2

Примечание:
