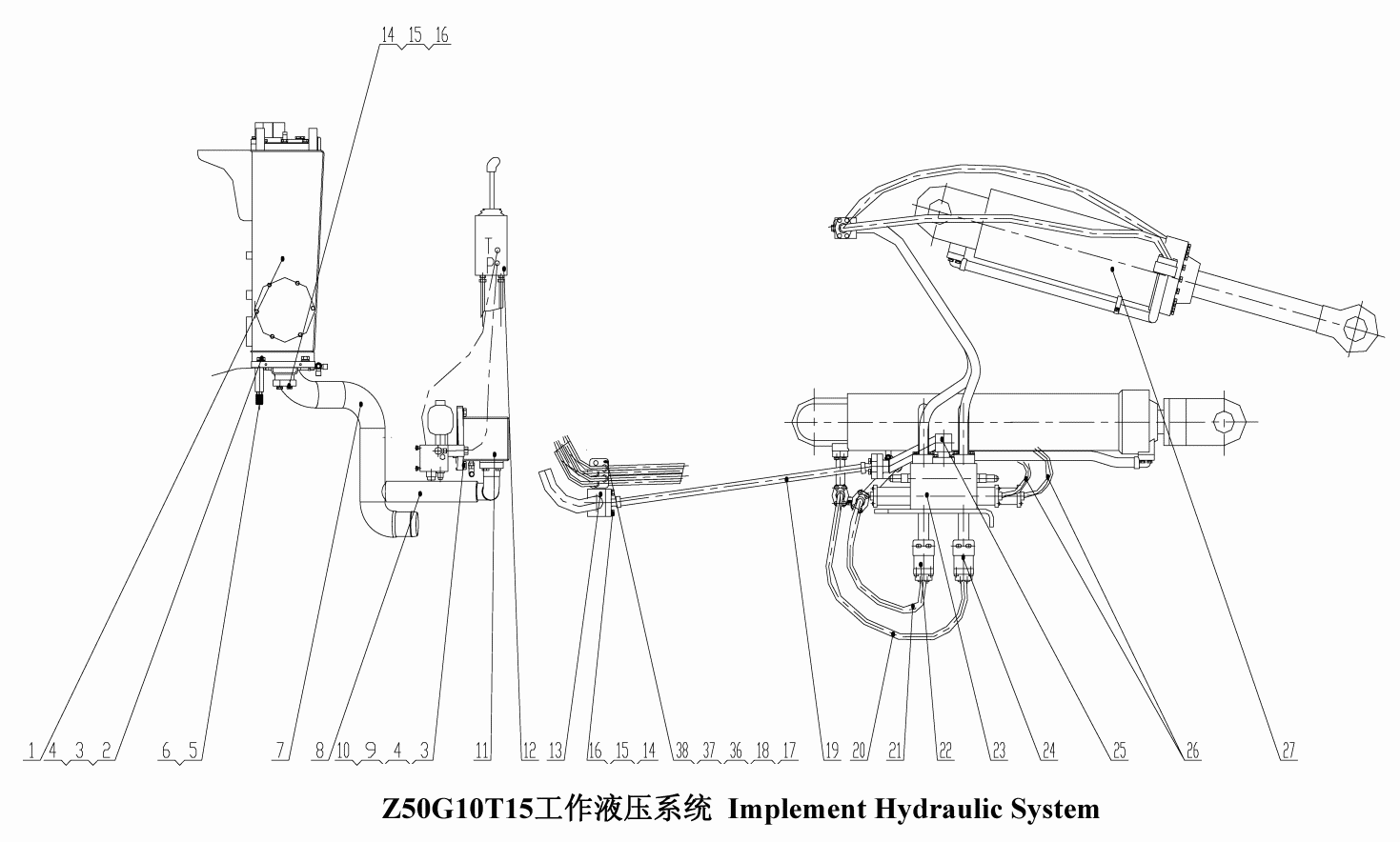

Гидросистема/Implement Hydraulic System Z50G10T15

← Гидросистема/Hydraulic System Z50G04T17 Гидросистема/Implement Hydraulic System Z50G10T15 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hydraulic Oil Tank

Каталожный номер:Z50G1001T15

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt M16X40 GB/T5783-2000

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:3

Наименование:Washer 16 GB/T93-1987

Каталожный номер:

Комплект:6

Примечание:

№ на схеме:4

Наименование:Washer 16 GB/T97.2-2002

Каталожный номер:

Комплект:6

Примечание:

№ на схеме:5

Наименование:Connector

Каталожный номер:1H-30-33FAZ

Комплект:1

Примечание:

№ на схеме:6

Наименование:Connector

Каталожный номер:20030-30-12FAZ

Комплект:1

Примечание:

№ на схеме:7

Наименование:Steel Tube Assembly

Каталожный номер:Z50G1003T15

Комплект:1

Примечание:

№ на схеме:8

Наименование:Steel Tube Assembly

Каталожный номер:Z50G1004T15

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt M16X45 GB/T5783-2000

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:10

Наименование:Gasket

Каталожный номер:Z50G080000001T7

Комплект:1

Примечание:

№ на схеме:11

Наименование:Pump

Каталожный номер:T6DM-B35-3L03-C1M0

Комплект:1

Примечание:

№ на схеме:12

Наименование:Pilot Hydraulic System

Каталожный номер:Z50G1005T15

Комплект:1

Примечание:

№ на схеме:13

Наименование:Steel Tube Assembly

Каталожный номер:Z50G1002T15

Комплект:1

Примечание:

№ на схеме:14

Наименование:Flange

Каталожный номер:FL-24Z

Комплект:3

Примечание:

№ на схеме:15

Наименование:Bolt M12X35 GB/T5783-2000

Каталожный номер:

Комплект:17

Примечание:

№ на схеме:16

Наименование:Washer 12 GB/T93-1987

Каталожный номер:

Комплект:21

Примечание:

№ на схеме:17

Наименование:Plate

Каталожный номер:Z50G100000002T15

Комплект:1

Примечание:

№ на схеме:18

Наименование:Connector

Каталожный номер:6C-16/LNZ

Комплект:4

Примечание:

№ на схеме:19

Наименование:Hose 87311-24-24Z/87341-24-24ZX1T24AGX1190

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:20

Наименование:Hose 87392-16-16H130Z/87342-16-16Z X4SP16AGX1325 V270°+RS YWEX

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hose 87392-16-16Z/87342-16-16ZX 4SP16AGX1360 V270°+RS YWEX

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:22

Наименование:Steel Tube Assembly

Каталожный номер:Z50G1013T15A

Комплект:1

Примечание:

№ на схеме:23

Наименование:Multi-Way Inverter Valve

Каталожный номер:Z50G1009T7

Комплект:1

Примечание:

№ на схеме:24

Наименование:Steel Tube Assembly

Каталожный номер:Z50G1014T15A

Комплект:1

Примечание:

№ на схеме:25

Наименование:Steel Tube Assembly

Каталожный номер:Z50G1015T15A

Комплект:1

Примечание:

№ на схеме:26

Наименование:Hose 20491-16-04TZX 1T04AGX1965 V270°

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:27

Наименование:Tilting Cylinder

Каталожный номер:Z50G1006T15

Комплект:1

Примечание:

№ на схеме:36

Наименование:Bolt M10X30 GB/T5783-2000

Каталожный номер:

Комплект:10

Примечание:

№ на схеме:37

Наименование:Washer 10 GB/T93-1987

Каталожный номер:

Комплект:16

Примечание:

№ на схеме:38

Наименование:Nut M10 GB/T6170-2000

Каталожный номер:

Комплект:2

Примечание:
