Front Support Carrier CG50.5.2 and Rear Support Carrier Z50G0501T14

← Rim Assembly Front Axle Differential I 06F0101c and Front Axle Differential I Z50G0501T12 →

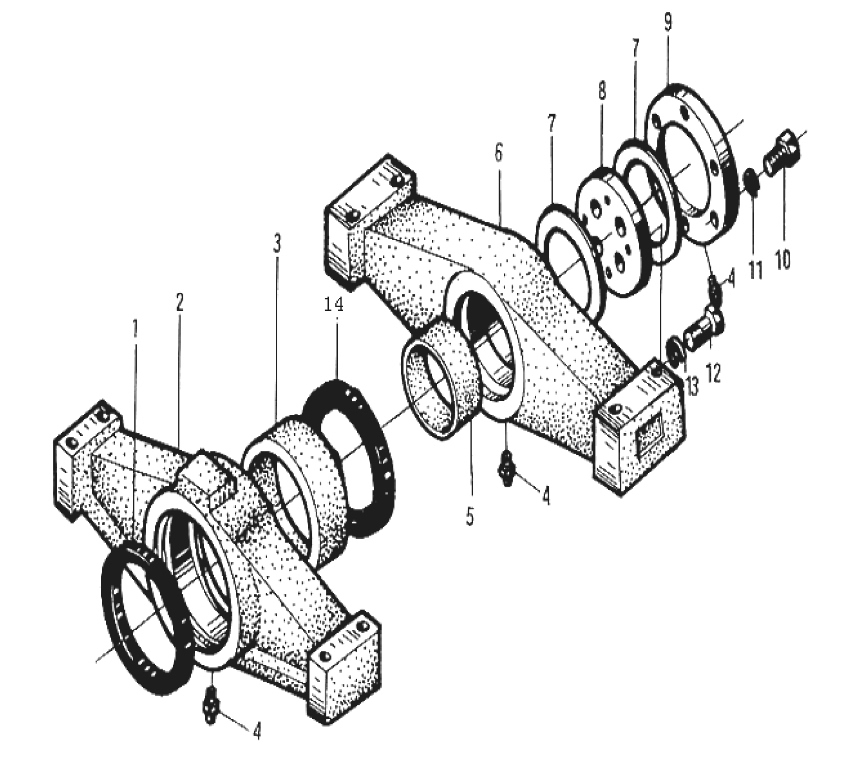

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:T14

Каталожный номер:T14

Комплект:

Примечание:

№ на схеме:1

Наименование:Oil Seal PD180X220X18

Каталожный номер:HG4-692-67

Комплект:2

Примечание:

№ на схеме:2

Наименование:Support Carrier (Front)

Каталожный номер:CG50.5.2-1

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bushing

Каталожный номер:CG50.5.2-2

Комплект:1

Примечание:

№ на схеме:4

Наименование:Oil Cup M10X1

Каталожный номер:GB1152-89

Комплект:

Примечание:

№ на схеме:5

Наименование:Bushing

Каталожный номер:CG50.5.1-3

Комплект:1

Примечание:

№ на схеме:6

Наименование:Support Carrier (Rear)

Каталожный номер:Z50G050100001

Комплект:1

Примечание:

№ на схеме:7

Наименование:Plate

Каталожный номер:CG50.5.1-4

Комплект:2

Примечание:

№ на схеме:8

Наименование:Disc

Каталожный номер:CG50.5.1-5

Комплект:1

Примечание:

№ на схеме:9

Наименование:Cover

Каталожный номер:CG50.5.1-2

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bolt M16X40

Каталожный номер:GB5781-86

Комплект:6

Примечание:

№ на схеме:11

Наименование:Washer 16

Каталожный номер:GB93-87

Комплект:16

Примечание:

№ на схеме:12

Наименование:Bolt M20X50

Каталожный номер:GB32.1-88

Комплект:4

Примечание:

№ на схеме:13

Наименование:Washe r 20

Каталожный номер:GB93-87

Комплект:4

Примечание:

№ на схеме:14

Наименование:Oil Seal PD130X160X15

Каталожный номер:HG4-692-67

Комплект:1

Примечание:

№ на схеме:15

Наименование:Pin A20X45

Каталожный номер:GB119-86

Комплект:1

Примечание:
