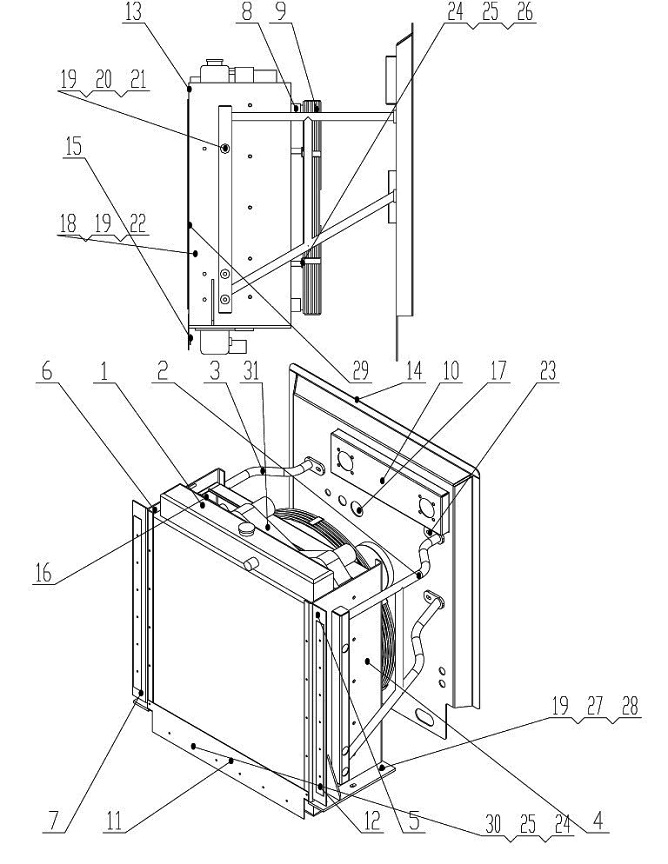

Cooling System Z50G0102T17

← Fuel Tank Z50G0101T17 Input System Z50G0103T17 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Water Radiator Assembly

Каталожный номер:CG958GB-1301000

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bracket Assembly (Right)

Каталожный номер:Z50G010201T17

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bracket Assembly (Left)

Каталожный номер:Z50G010202T17

Комплект:1

Примечание:

№ на схеме:4

Наименование:Plate Assembly (Right)

Каталожный номер:Z50G010203T17

Комплект:1

Примечание:

№ на схеме:5

Наименование:Adiabatic

Каталожный номер:Z50G010200001T17

Комплект:2

Примечание:

№ на схеме:6

Наименование:Plate Assembly (Left)

Каталожный номер:Z50G010204T17

Комплект:1

Примечание:

№ на схеме:7

Наименование:Plate

Каталожный номер:Z50G010200002T17

Комплект:2

Примечание:

№ на схеме:8

Наименование:Fan Cowl Assembly

Каталожный номер:Z50G010205T17

Комплект:1

Примечание:

№ на схеме:9

Наименование:Screen

Каталожный номер:Z50G010206T17

Комплект:1

Примечание:

№ на схеме:10

Наименование:Baffle Assembly

Каталожный номер:Z50G010207T17

Комплект:1

Примечание:

№ на схеме:11

Наименование:Plate

Каталожный номер:Z50G010200003T17

Комплект:1

Примечание:

№ на схеме:12

Наименование:Plate

Каталожный номер:Z50G010200004T17

Комплект:1

Примечание:

№ на схеме:13

Наименование:Double Airproof Rubber

Каталожный номер:

Комплект:2m

Примечание:

№ на схеме:14

Наименование:Roundness Airproof Rubber

Каталожный номер:

Комплект:3m

Примечание:

№ на схеме:15

Наименование:Rubber Plate

Каталожный номер:840X200X5

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hydraulic Oil Radiator

Каталожный номер:B1485

Комплект:1

Примечание:

№ на схеме:17

Наименование:Rubber Grommet

Каталожный номер:Z50G010200005T17

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bolt M12X25

Каталожный номер:GB/T 5783-2000

Комплект:20

Примечание:

№ на схеме:19

Наименование:Washer 12

Каталожный номер:GB/T 93-1987

Комплект:32

Примечание:

№ на схеме:20

Наименование:Bolt M12X25

Каталожный номер:GB/T 70.1-2000

Комплект:6

Примечание:

№ на схеме:21

Наименование:Washer 12

Каталожный номер:GB/T 95-2002

Комплект:10

Примечание:

№ на схеме:22

Наименование:Washer 12

Каталожный номер:GB/T 848-2002

Комплект:16

Примечание:

№ на схеме:23

Наименование:Nut M12

Каталожный номер:GB/T 6170-2000

Комплект:4

Примечание:

№ на схеме:24

Наименование:Bolt M8X16

Каталожный номер:GB/T 5783-2000

Комплект:30

Примечание:

№ на схеме:25

Наименование:Washer 8

Каталожный номер:GB/T 93-1987

Комплект:30

Примечание:

№ на схеме:26

Наименование:Washer 8

Каталожный номер:GB/T 95-2002

Комплект:6

Примечание:

№ на схеме:27

Наименование:Bolt M12X40

Каталожный номер:GB/T 5783-2000

Комплект:6

Примечание:

№ на схеме:28

Наименование:Washer 8

Каталожный номер:GB/T 97.1-2002

Комплект:6

Примечание:

№ на схеме:29

Наименование:Nut M8

Каталожный номер:GB/T 6170-2000

Комплект:16

Примечание:

№ на схеме:30

Наименование:Washer 8

Каталожный номер:GB/T 848-2002

Комплект:24

Примечание:

№ на схеме:31

Наименование:Middle Radiator

Каталожный номер:CG958GZHQ-1302000

Комплект:1

Примечание:
