Cab V

← Cab IV Implement I →

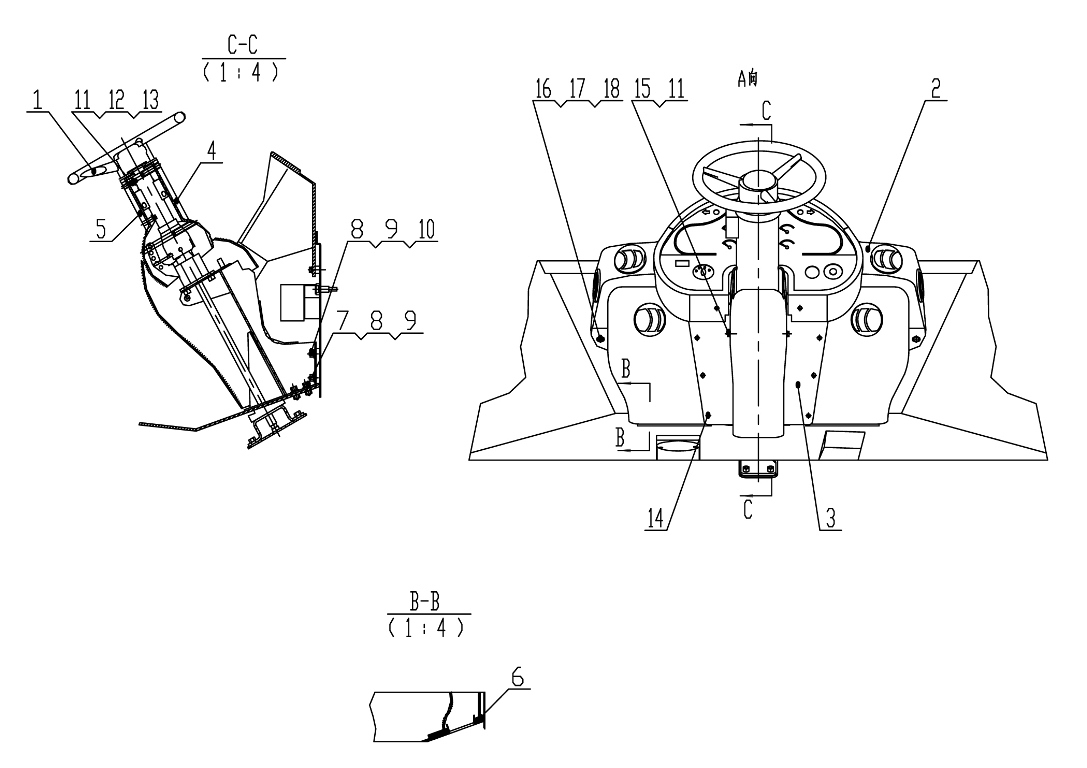

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:Без названия

Каталожный номер:

Комплект:

Примечание:

№ на схеме:1

Наименование:Steering Wheel

Каталожный номер:Z50G1303T15

Комплект:1

Примечание:

№ на схеме:2

Наименование:Instrument Assemble

Каталожный номер:Z50G130000001T15

Комплект:1

Примечание:

№ на схеме:3

Наименование:Wrap

Каталожный номер:Z50G130000002T15

Комплект:1

Примечание:

№ на схеме:4

Наименование:Wrap

Каталожный номер:Z50G130000003T15

Комплект:1

Примечание:

№ на схеме:5

Наименование:Wrap

Каталожный номер:Z50G130000004T15

Комплект:1

Примечание:

№ на схеме:6

Наименование:Foam

Каталожный номер:Z50G1309T15

Комплект:

Примечание:

№ на схеме:7

Наименование:Bolt M10X30

Каталожный номер:GB/T5783-2000

Комплект:4

Примечание:

№ на схеме:8

Наименование:Washer 10

Каталожный номер:GB/T93-1987

Комплект:8

Примечание:

№ на схеме:9

Наименование:Washer 10

Каталожный номер:GB/T97.1-2002

Комплект:8

Примечание:

№ на схеме:10

Наименование:Nut M10

Каталожный номер:GB/T6170-2000

Комплект:4

Примечание:

№ на схеме:11

Наименование:Bolt M6X16

Каталожный номер:GB/T818-2000

Комплект:10

Примечание:

№ на схеме:12

Наименование:Washer 6

Каталожный номер:GB/T93-1987

Комплект:8

Примечание:

№ на схеме:13

Наименование:Washer 6

Каталожный номер:GB/T97.1-2002

Комплект:8

Примечание:

№ на схеме:14

Наименование:Bolt M6X16

Каталожный номер:GB/T819. 1-2000

Комплект:8

Примечание:

№ на схеме:15

Наименование:Washer 6

Каталожный номер:GB/T96.1-2002

Комплект:2

Примечание:

№ на схеме:16

Наименование:Bolt M8X30

Каталожный номер:GB/T5783-2000

Комплект:2

Примечание:

№ на схеме:17

Наименование:Washer 8

Каталожный номер:GB/T93-1987

Комплект:2

Примечание:

№ на схеме:18

Наименование:Nut M8

Каталожный номер:GB/T6170-2000

Комплект:2

Примечание:
