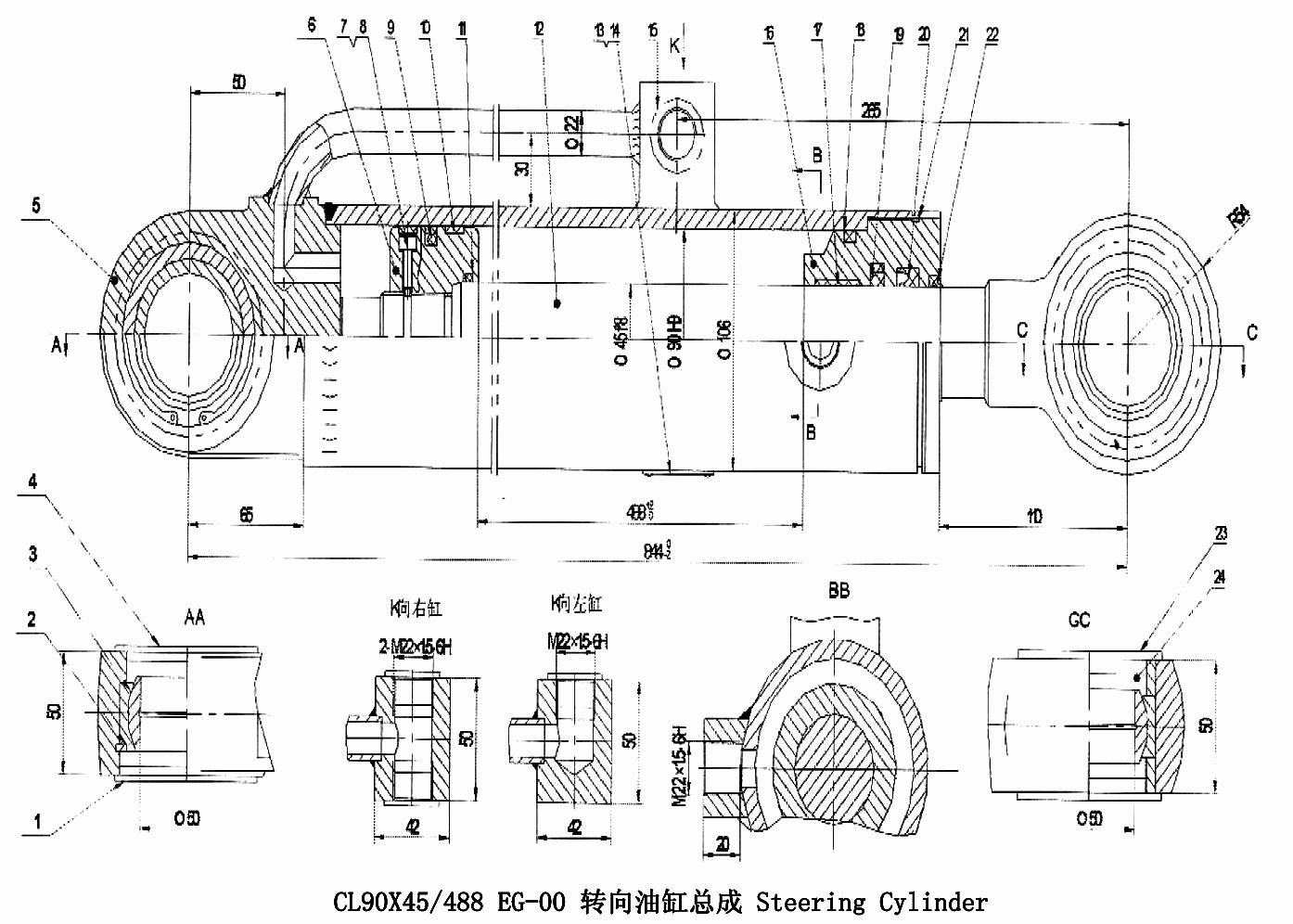

Рулевое управление/Steering Cylinder CL90X45-488-EG-00

← Рулевое управление/Steering Unit BZZ1-1000-FK-15-20 Гидросистема/Implement Hydraulic System Z50G10T7 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cover ?75

Каталожный номер:G016

Комплект:1

Примечание:

№ на схеме:2

Наименование:Ring 75 GB/T8931

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bearing GE50ES GB/T9163

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:4

Наименование:Cover ?72

Каталожный номер:G016

Комплект:1

Примечание:

№ на схеме:5

Наименование:Cylinder

Каталожный номер:CL90X45/488/EG-01

Комплект:1

Примечание:

№ на схеме:6

Наименование:Piston

Каталожный номер:CL90X45/E/EG-04

Комплект:1

Примечание:

№ на схеме:7

Наименование:Steel Ball 4.5 GB/T308

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:8

Наименование:Screw M6X14 GB/T701

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:9

Наименование:Seal CKW0900

Каталожный номер:RB132

Комплект:1

Примечание:

№ на схеме:10

Наименование:Support Ring SD90X9.8X3

Каталожный номер:RB132

Комплект:2

Примечание:

№ на схеме:11

Наименование:O-Ring 45X3.55 GB/T34521

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:12

Наименование:Piston Rod

Каталожный номер:CL90X45/488/EG-01

Комплект:1

Примечание:

№ на схеме:13

Наименование:Scutcheon

Каталожный номер:G028

Комплект:1

Примечание:

№ на схеме:14

Наименование:Rivet 2X4 GB/T827

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:15

Наименование:Plug M22X1.5

Каталожный номер:G019

Комплект:3

Примечание:

№ на схеме:16

Наименование:Cover

Каталожный номер:CL90X45/340E/EG-02

Комплект:1

Примечание:

№ на схеме:17

Наименование:O-Ring 82.5X3.55 GB/T34521

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:18

Наименование:Support Ring G45X24.5X2.5

Каталожный номер:RB132

Комплект:1

Примечание:

№ на схеме:19

Наименование:Seal CKS0450

Каталожный номер:RB132

Комплект:1

Примечание:

№ на схеме:20

Наименование:Y-Ring 45x60x12.5 GB/T107081

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:21

Наименование:O-Ring 90X2.65 GB/T34521

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:22

Наименование:Ring FC45x53x5x GB/T107083

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:23

Наименование:Cover ?65

Каталожный номер:G016

Комплект:2

Примечание:

№ на схеме:24

Наименование:Block

Каталожный номер:CL90X45488EG-02

Комплект:2

Примечание:
