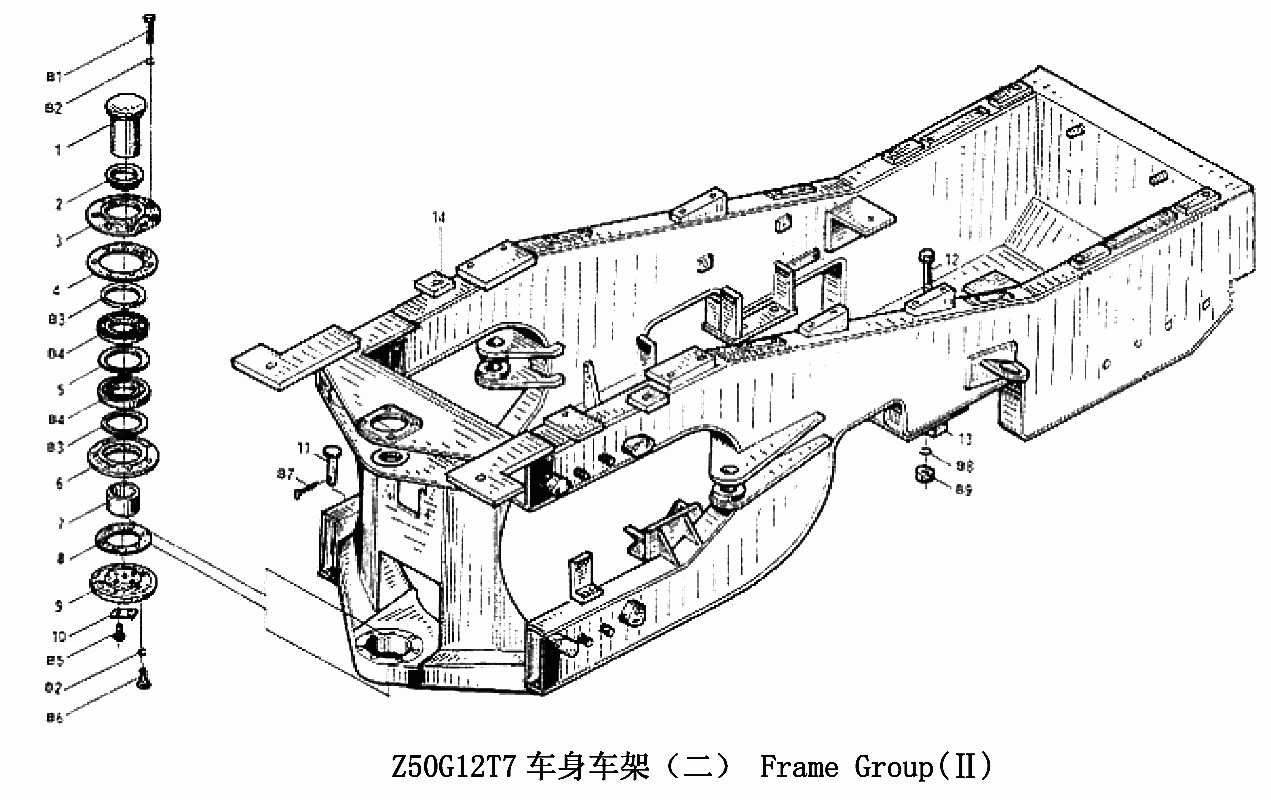

Рама/Frame Group (II) Z50G12T7

← Рама/Frame Group (I) Z50G12T7 Рама/Frame Group (III) Z50G12T7 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Lower Pin Shaft

Каталожный номер:CG50.12-9

Комплект:1

Примечание:

№ на схеме:2

Наименование:Snap Ring

Каталожный номер:CG50.12-10

Комплект:1

Примечание:

№ на схеме:3

Наименование:Lower Bearing Cover

Каталожный номер:CG50.12-11

Комплект:1

Примечание:

№ на схеме:4

Наименование:Upper Adjusting Shim

Каталожный номер:CG50.12-12

Комплект:1

Примечание:

№ на схеме:5

Наименование:Snap Ring

Каталожный номер:CG50.12-13

Комплект:1

Примечание:

№ на схеме:6

Наименование:Lower Bearing Cover

Каталожный номер:CG50.12-14

Комплект:1

Примечание:

№ на схеме:7

Наименование:Snap Ring

Каталожный номер:CG50.12-15

Комплект:1

Примечание:

№ на схеме:8

Наименование:Adjusting Shim

Каталожный номер:CG50.12-17

Комплект:1

Примечание:

№ на схеме:9

Наименование:Hole Plate

Каталожный номер:CG50.12-16

Комплект:1

Примечание:

№ на схеме:10

Наименование:Thrust Washer

Каталожный номер:CG50.12-26

Комплект:1

Примечание:

№ на схеме:11

Наименование:Pin

Каталожный номер:Z50E120000001

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt

Каталожный номер:CG50.12-25

Комплект:8

Примечание:

№ на схеме:13

Наименование:Block

Каталожный номер:CG50.12-23

Комплект:8

Примечание:

№ на схеме:14

Наименование:Rear Frame

Каталожный номер:Z50G1208T7

Комплект:1

Примечание:

№ на схеме:201

Наименование:Bolt M12X110 GB5782-86

Каталожный номер:

Комплект:7

Примечание:

№ на схеме:202

Наименование:Washer 12 GB93-87

Каталожный номер:

Комплект:13

Примечание:

№ на схеме:203

Наименование:Oil Seal 100X125X12 GB13871-92

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:204

Наименование:Bearing 32216 GB297-94

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:205

Наименование:Bolt M16X45 GB5783-86

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:206

Наименование:Bolt M12X35 GB5783-86

Каталожный номер:

Комплект:6

Примечание:

№ на схеме:207

Наименование:Pin 4X20 GB91-86

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:208

Наименование:Nut M18X1.5 GB6171-86

Каталожный номер:

Комплект:16

Примечание:

№ на схеме:209

Наименование:Washer 18 GB93-87

Каталожный номер:

Комплект:8

Примечание:
