Ходовой аккумулятор/Traveling Accumulator Z50G0901T7

← Тормозная система/Braking system Z50G09T7 Педаль тормоза с клапаном/Pedal Brake Valve Assembly Z50G0902T1 →

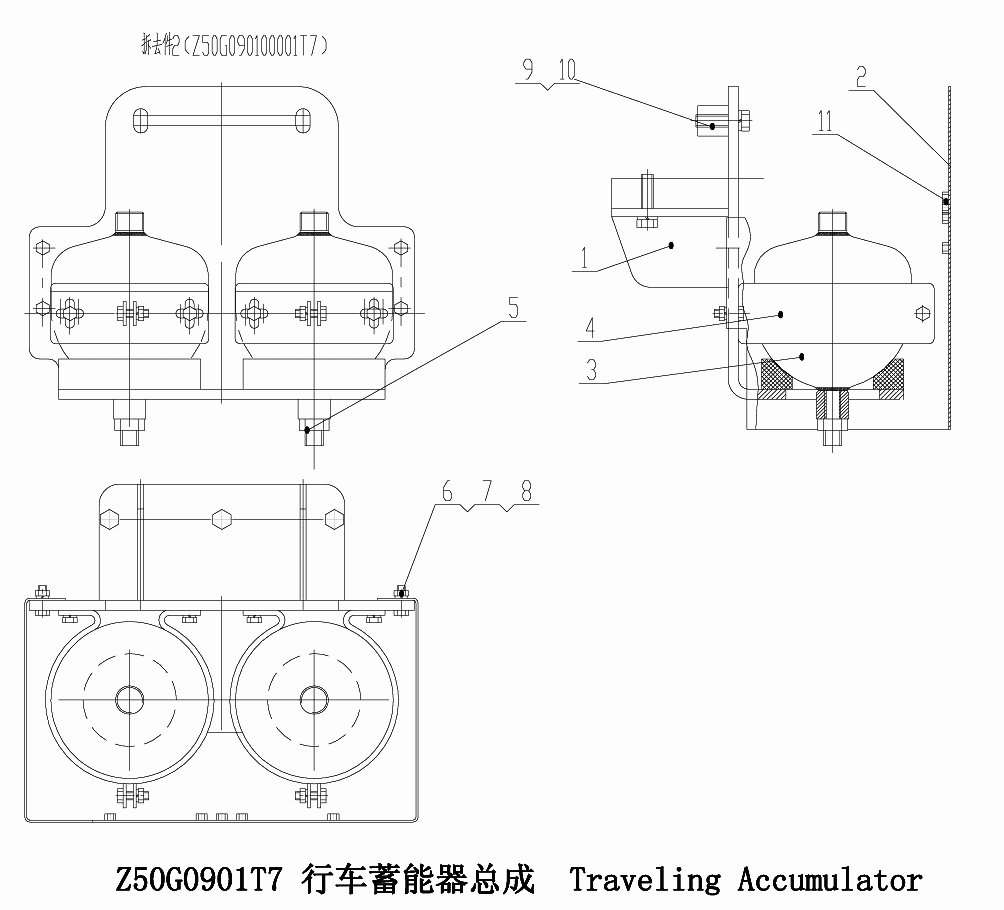

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bracket

Каталожный номер:Z50G090101T7

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cover

Каталожный номер:Z50G090100001T7

Комплект:1

Примечание:

№ на схеме:3

Наименование:Accumulator

Каталожный номер:SBO330-1.4E1/112U-330AK20

Комплект:2

Примечание:

№ на схеме:4

Наименование:Clamp

Каталожный номер:NXJ-A3

Комплект:2

Примечание:

№ на схеме:5

Наименование:Connector

Каталожный номер:1CG-18-08

Комплект:2

Примечание:

№ на схеме:6

Наименование:Washer 8 GB93-87

Каталожный номер:

Комплект:8

Примечание:

№ на схеме:7

Наименование:Bolt M8X20 GB5783-86

Каталожный номер:

Комплект:8

Примечание:

№ на схеме:8

Наименование:Nut M8 GB6170-86

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:9

Наименование:Washer 12 GB93-87

Каталожный номер:

Комплект:5

Примечание:

№ на схеме:10

Наименование:Bolt M12X20 GB5783-86

Каталожный номер:

Комплект:5

Примечание:

№ на схеме:11

Наименование:Nut M6 GB6170

Каталожный номер:

Комплект:7

Примечание:
