Гидросистема/Steel Tube Assembly Z50G1004T7

← Гидросистема/Steel Tube Assembly Z50G1003T7 Клапан/Valve Z50G1005T7 →

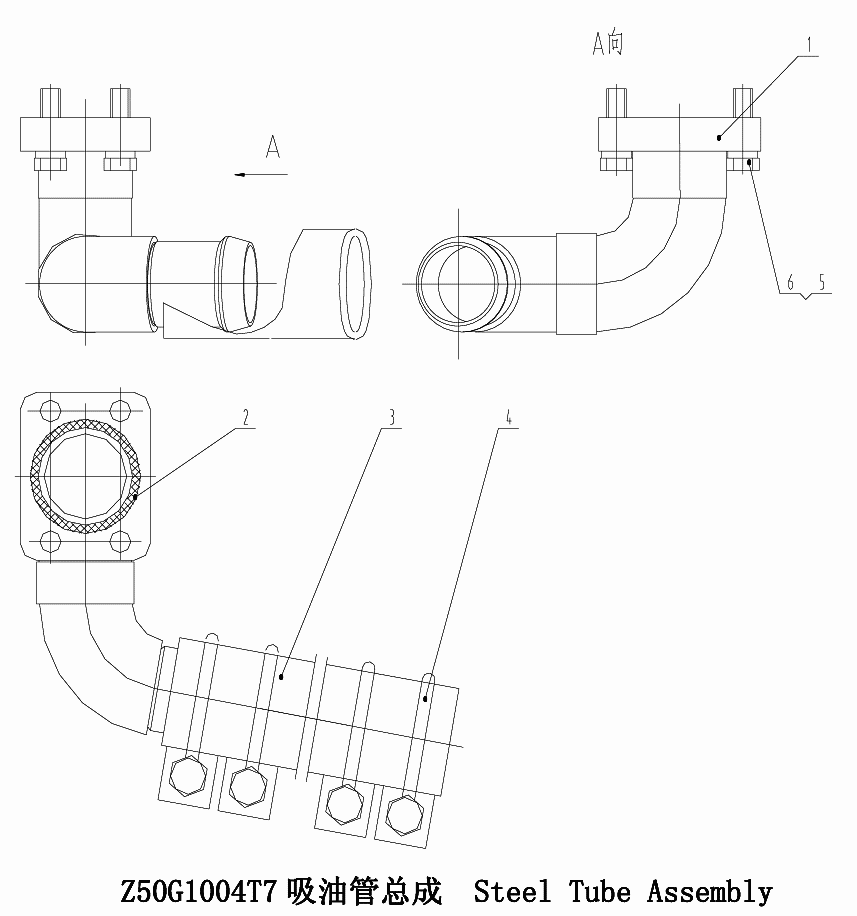

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Steel Pipe

Каталожный номер:Z50G100401T7

Комплект:1

Примечание:

№ на схеме:2

Наименование:O-Ring 58X3.55 GB3452.1-92

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:3

Наименование:Hose ?51X215

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:4

Наименование:Clip ?65-?75

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:5

Наименование:Bolt

Каталожный номер:SAE7/16-14UNC30

Комплект:4

Примечание:

№ на схеме:6

Наименование:Washer 12 GB93-87

Каталожный номер:

Комплект:4

Примечание:
