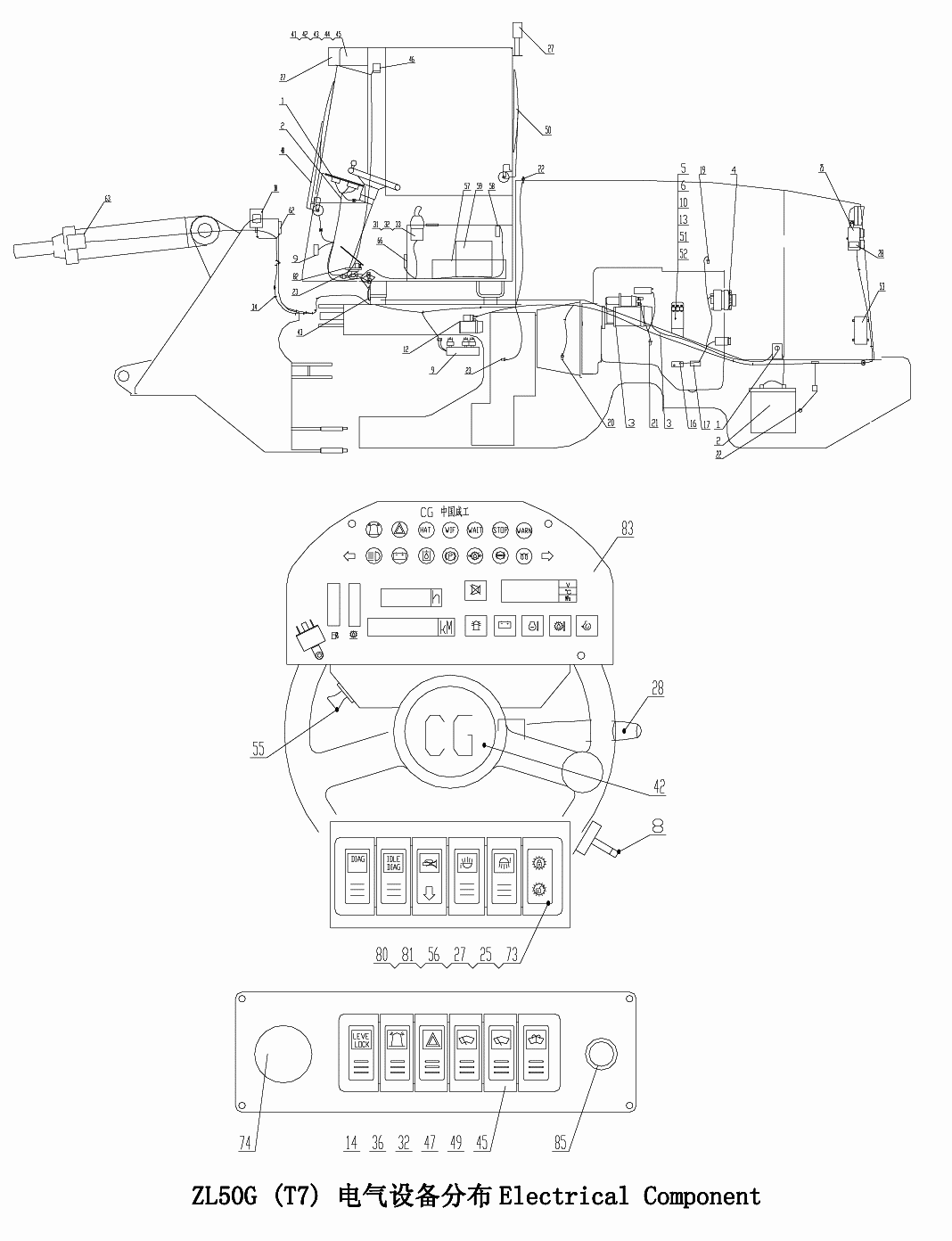

Электрооборудование/Electrical Component ZL50G(T7)

← Клапан/Valve 06-463-230 Кабина/Cab Z50G13T7 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Battery disconnect SW.

Каталожный номер:DK231

Комплект:1

Примечание:

№ на схеме:2

Наименование:Battery

Каталожный номер:6-QW-120B

Комплект:2

Примечание:

№ на схеме:3

Наименование:Starting motor

Каталожный номер:ST9333

Комплект:1

Примечание:

№ на схеме:4

Наименование:Alternator

Каталожный номер:EE9247

Комплект:1

Примечание:

№ на схеме:5

Наименование:Starting additional relay

Каталожный номер:MZJ-50A

Комплект:1

Примечание:

№ на схеме:6

Наименование:Trans. Neutral Relay

Каталожный номер:JQ201S-PLO

Комплект:1

Примечание:

№ на схеме:7

Наименование:Chief Relay

Каталожный номер:HFS33

Комплект:1

Примечание:

№ на схеме:8

Наименование:Start key

Каталожный номер:JK406

Комплект:1

Примечание:

№ на схеме:9

Наименование:Fuse box

Каталожный номер:HG4735

Комплект:2

Примечание:

№ на схеме:10

Наименование:Steering relay

Каталожный номер:MZJ-50A

Комплект:1

Примечание:

№ на схеме:11

Наименование:Steering pressure SW.

Каталожный номер:PS61-30

Комплект:1

Примечание:

№ на схеме:12

Наименование:Steering Motor

Каталожный номер:220116

Комплект:1

Примечание:

№ на схеме:13

Наименование:Time Relay

Каталожный номер:HF5502-2/B

Комплект:1

Примечание:

№ на схеме:14

Наименование:Handle lockup SW.

Каталожный номер:JK981-000

Комплект:1

Примечание:

№ на схеме:15

Наименование:Handle lockup valve 24V

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:16

Наименование:Grid heaters fuse

Каталожный номер:125A

Комплект:1

Примечание:

№ на схеме:17

Наименование:Grid heaters relay

Каталожный номер:SB9085

Комплект:1

Примечание:

№ на схеме:18

Наименование:Grid heaters

Каталожный номер:100A/24V

Комплект:1

Примечание:

№ на схеме:19

Наименование:Water Temp. Sensor

Каталожный номер:NPT 1/2

Комплект:1

Примечание:

№ на схеме:20

Наименование:Oil Temp. Sensor

Каталожный номер:M14x1.5

Комплект:1

Примечание:

№ на схеме:21

Наименование:Engine oil pres. sensor

Каталожный номер:NPT 1/8

Комплект:1

Примечание:

№ на схеме:22

Наименование:Fuel level sensor

Каталожный номер:226 801 015 001C

Комплект:1

Примечание:

№ на схеме:23

Наименование:Trans. oil pres. sensor

Каталожный номер:M10x1

Комплект:1

Примечание:

№ на схеме:24

Наименование:Rear Light SW.

Каталожный номер:JK981-000-3.67

Комплект:1

Примечание:

№ на схеме:25

Наименование:Rear Light CG 70W

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:26

Наименование:Cab light SW.

Каталожный номер:JK981-000-3.67

Комплект:1

Примечание:

№ на схеме:27

Наименование:Cab light CG 70W

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:28

Наименование:Group lamp SW.

Каталожный номер:303A

Комплект:1

Примечание:

№ на схеме:29

Наименование:Turning Flasher

Каталожный номер:JQ604

Комплект:1

Примечание:

№ на схеме:30

Наименование:Resistance

Каталожный номер:LS-7

Комплект:1

Примечание:

№ на схеме:31

Наименование:Lamp Chain Relay

Каталожный номер:JQ201S-PLO

Комплект:1

Примечание:

№ на схеме:32

Наименование:Emergency light SW.

Каталожный номер:JK9073

Комплект:1

Примечание:

№ на схеме:33

Наименование:Front turn light CG 21W

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:34

Наименование:Rear turn light CG 21W

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:35

Наименование:Front small Light 8W

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:36

Наименование:Rotary caution light SW.

Каталожный номер:JK981-000-3.40

Комплект:1

Примечание:

№ на схеме:37

Наименование:Rotary caution light CG-21 10W

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:38

Наименование:Front light CG 70W

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:39

Наименование:Rear small light 8W

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:40

Наименование:Braking Light SW.

Каталожный номер:PS61-30/35barR

Комплект:1

Примечание:

№ на схеме:41

Наименование:Braking Light 21W/24V

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:42

Наименование:Horn Button

Каталожный номер:JK802B

Комплект:1

Примечание:

№ на схеме:43

Наименование:Horn

Каталожный номер:DL224EG

Комплект:1

Примечание:

№ на схеме:44

Наименование:Washer Motor 30W/24V

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:45

Наименование:Washer Motor

Каталожный номер:JK981-000-2.6

Комплект:1

Примечание:

№ на схеме:46

Наименование:Wall Light CG.F1 10W

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:47

Наименование:Front Wiper SW.

Каталожный номер:JK981-045-2.5

Комплект:1

Примечание:

№ на схеме:48

Наименование:Front Wiper

Каталожный номер:CG50E-A

Комплект:1

Примечание:

№ на схеме:49

Наименование:Rear Wiper SW.

Каталожный номер:JK981-045-2.28

Комплект:1

Примечание:

№ на схеме:50

Наименование:Rear Wiper

Каталожный номер:CG50E-A

Комплект:1

Примечание:

№ на схеме:51

Наименование:Backward light relay

Каталожный номер:JQ201S-PLO

Комплект:1

Примечание:

№ на схеме:52

Наименование:Backup Flasher

Каталожный номер:JQ603B

Комплект:1

Примечание:

№ на схеме:53

Наименование:Backup Alarm

Каталожный номер:3T1815

Комплект:1

Примечание:

№ на схеме:54

Наименование:Backup light 21W

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:55

Наименование:Cigarette Lighter

Каталожный номер:LP01012

Комплект:1

Примечание:

№ на схеме:56

Наименование:Turn page SW.

Каталожный номер:JK981-000-

Комплект:1

Примечание:

№ на схеме:57

Наименование:Air conditioner

Каталожный номер:CG35H-1

Комплект:1

Примечание:

№ на схеме:58

Наименование:Cryogen pressure SW.

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:59

Наименование:Blower fan motor 5A/24V

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:60

Наименование:Compressor clutch valve

Каталожный номер:SD5H14/24V

Комплект:1

Примечание:

№ на схеме:61

Наименование:Lift kick-out control

Каталожный номер:ZDTSK-1

Комплект:1

Примечание:

№ на схеме:62

Наименование:Lift kick-out valve 24V

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:63

Наименование:Bucket positioned control

Каталожный номер:ZDSPK-1

Комплект:1

Примечание:

№ на схеме:64

Наименование:Bucket positioned valve 24V

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:65

Наименование:Lift floating valve 24V

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:66

Наименование:Transmission control

Каталожный номер:EST-17TE/ZF200

Комплект:1

Примечание:

№ на схеме:67

Наименование:Shift handle

Каталожный номер:DW-2/ZF200

Комплект:1

Примечание:

№ на схеме:68

Наименование:Transmission Sol. group

Каталожный номер:ZF200

Комплект:1

Примечание:

№ на схеме:69

Наименование:Fuse 5A

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:70

Наименование:Trans. downshift SW.

Каталожный номер:PS61-50/35bar

Комплект:1

Примечание:

№ на схеме:71

Наименование:Parking brake SW.

Каталожный номер:PS61-50/69bar

Комплект:1

Примечание:

№ на схеме:72

Наименование:Emergency light relay

Каталожный номер:JQ201S-PLO

Комплект:1

Примечание:

№ на схеме:73

Наименование:Downshift selector

Каталожный номер:JK981-000-4.66/4.67

Комплект:1

Примечание:

№ на схеме:74

Наименование:Parking Brake Button

Каталожный номер:ZB2BS64+BZ102

Комплект:1

Примечание:

№ на схеме:75

Наименование:Trans. Downshift Relay

Каталожный номер:JQ201S-PLO

Комплект:1

Примечание:

№ на схеме:76

Наименование:Urgency Brake SW.

Каталожный номер:PS61-30/69bar

Комплект:1

Примечание:

№ на схеме:77

Наименование:Parking Brake Valve

Каталожный номер:GSO23300

Комплект:1

Примечание:

№ на схеме:78

Наименование:Brake low pres. SW.

Каталожный номер:PS61-50/103bar

Комплект:1

Примечание:

№ на схеме:79

Наименование:HOF clog SW.

Каталожный номер:CY-II/0.35Mpa

Комплект:1

Примечание:

№ на схеме:80

Наименование:Diagnosis SW.

Каталожный номер:JK981-000-

Комплект:1

Примечание:

№ на схеме:81

Наименование:Fault turn page SW.

Каталожный номер:JK981-066-

Комплект:1

Примечание:

№ на схеме:82

Наименование:Primary throttle

Каталожный номер:WM526

Комплект:1

Примечание:

№ на схеме:83

Наименование:EMC

Каталожный номер:DJC-10-50Gh

Комплект:1

Примечание:

№ на схеме:84

Наименование:Socket

Каталожный номер:CZ-315

Комплект:1

Примечание:

№ на схеме:86

Наименование:F-N working light relay

Каталожный номер:JQ201S-PLO/30A

Комплект:1

Примечание:

№ на схеме:87

Наименование:Secondary Steering SW.

Каталожный номер:JK981-007-X.X

Комплект:1

Примечание:

№ на схеме:88

Наименование:Timer relay

Каталожный номер:AH3-2OD(PF085A)

Комплект:1

Примечание:
