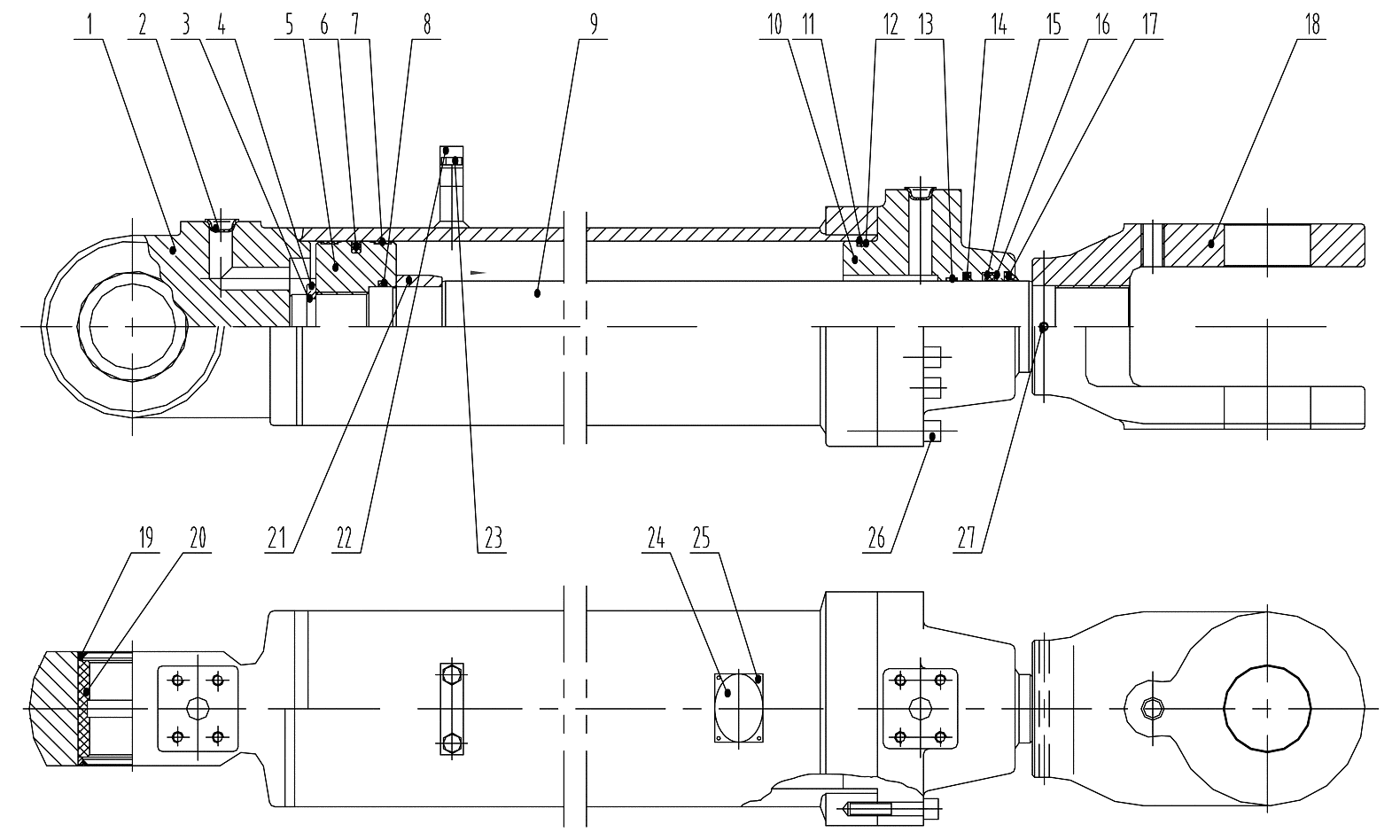

Гидроцилиндр/Lift Cylinder ZL956C-150/80

← Гидроцилиндр/Left Lift Cylinder Assembly Z5E31014. Right Lift Cylinder Assembly Z5E31015 Гидроцилиндр/Tilting Cylinder Assembly Z5E31006 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder

Каталожный номер:ZL50EIII150/80H.1.00

Комплект:1

Примечание:

№ на схеме:2

Наименование:Anti-dust plug 25.5

Каталожный номер:JB/ZQ3870-86

Комплект:2

Примечание:

№ на схеме:3

Наименование:Lock key for axis

Каталожный номер:ZL50E160/80H-1

Комплект:1

Примечание:

№ на схеме:4

Наименование:Steel wire ring for axis

Каталожный номер:GB895.2-86

Комплект:1

Примечание:

№ на схеме:5

Наименование:Piston

Каталожный номер:ZL50EIII150/80H-1

Комплект:1

Примечание:

№ на схеме:6

Наименование:Assembled seal for bore d150x129x8.1

Каталожный номер:CKW1500

Комплект:1

Примечание:

№ на схеме:7

Наименование:Support Ring

Каталожный номер:d150x15x2.5

Комплект:2

Примечание:

№ на схеме:8

Наименование:O-Ring 75x3.1

Каталожный номер:GB1235-76

Комплект:1

Примечание:

№ на схеме:9

Наименование:Piston Rod

Каталожный номер:ZL50E160/80H-4

Комплект:1

Примечание:

№ на схеме:10

Наименование:Cover

Каталожный номер:ZL50EIII150/80H-2

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-Ring 150x5.7

Каталожный номер:GB1235-76

Комплект:1

Примечание:

№ на схеме:12

Наименование:Block Ring d150x141x2

Каталожный номер:ZL35F150/75H-3

Комплект:1

Примечание:

№ на схеме:13

Наименование:Support Ring

Каталожный номер:85x9.5x2.5

Комплект:1

Примечание:

№ на схеме:14

Наименование:Ring 80x95x6.3

Каталожный номер:CKS0800

Комплект:1

Примечание:

№ на схеме:15

Наименование:Ring

Каталожный номер:D-2-d80x95x9

Комплект:1

Примечание:

№ на схеме:16

Наименование:Block Ring d80xd94.7x3

Каталожный номер:ZL50EII160/80H-7

Комплект:1

Примечание:

№ на схеме:17

Наименование:Ring

Каталожный номер:DH80-6/8

Комплект:1

Примечание:

№ на схеме:18

Наименование:Fork-shape Pole End

Каталожный номер:ZL50E160/80H-8

Комплект:1

Примечание:

№ на схеме:19

Наименование:Ring

Каталожный номер:ZL50E160/80H.2.00

Комплект:2

Примечание:

№ на схеме:20

Наименование:Shift Cover

Каталожный номер:ZL50E160/80H-9

Комплект:1

Примечание:

№ на схеме:21

Наименование:Buffering Cover

Каталожный номер:ZL50E160/80H-3

Комплект:1

Примечание:

№ на схеме:22

Наименование:Clamp

Каталожный номер:ZL50EIII150/80H-3

Комплект:1

Примечание:

№ на схеме:23

Наименование:Screw M10x20

Каталожный номер:GB5780-85

Комплект:2

Примечание:

№ на схеме:24

Наименование:Nameplate

Каталожный номер:Q/CGY -MP01

Комплект:1

Примечание:

№ на схеме:25

Наименование:Rivet 2X4

Каталожный номер:GB109-86

Комплект:4

Примечание:

№ на схеме:26

Наименование:Bolt M12x65

Каталожный номер:GB70-85

Комплект:12

Примечание:

№ на схеме:27

Наименование:Pin 8X50

Каталожный номер:GB879-86

Комплект:2

Примечание:
