Z50E0801T48 Suction Pipe

← CG958G-ZA-00 Steering Cylinder Z50E0802T56 Valve →

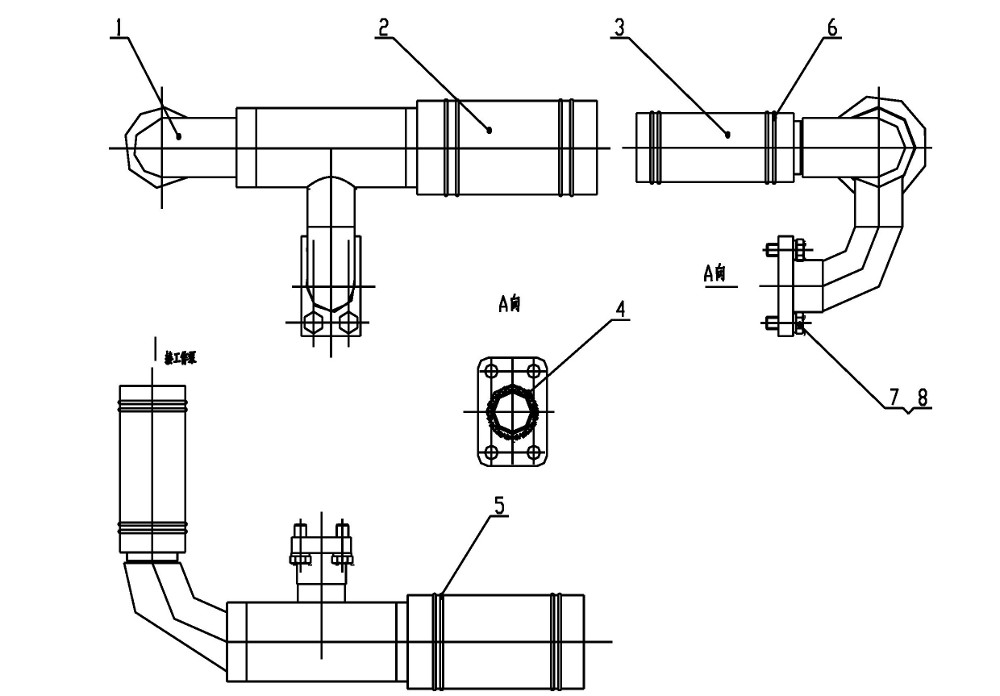

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Suction Pipe

Каталожный номер:Z50E080101T48

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hose f 76X310

Каталожный номер:f 76X310

Комплект:1

Примечание:

№ на схеме:3

Наименование:Hose f 51X160

Каталожный номер:f 51X160

Комплект:1

Примечание:

№ на схеме:4

Наименование:O-Ring 42.5X3.55

Каталожный номер:GB3452.1-92

Комплект:1

Примечание:

№ на схеме:5

Наименование:Clamp

Каталожный номер:f 85-f 100

Комплект:4

Примечание:

№ на схеме:6

Наименование:Clamp

Каталожный номер:f 44-f 64

Комплект:4

Примечание:

№ на схеме:7

Наименование:Bolt M12X30

Каталожный номер:GB/T 5783-2000

Комплект:4

Примечание:

№ на схеме:8

Наименование:Washer 12

Каталожный номер:GB/T 93-1987

Комплект:4

Примечание:
