Z50E03T56 Transmission VIII Oil Pan Assembly

Z50E03T56 Transmission VIII Oil Pan Assembly

← Z50E03T56 Transmission VII 4th Shaft Assembly Z50E03T56 Transmission XI Hand Brake Assembly →

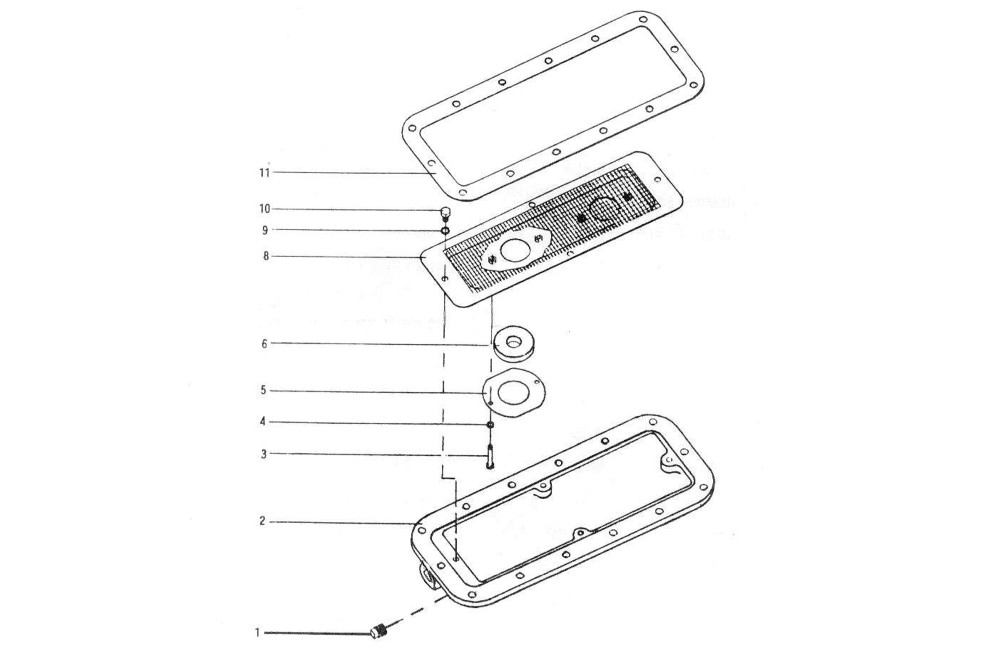

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:M16X1.5 Threaded PlugM16X1.5
Каталожный номер:JB1000-77
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Oil Pan Body
Каталожный номер:Z50E030300001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Bolt M6X12
Каталожный номер:GB/T5783-2000
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer 6
Каталожный номер:GB/T93-2002
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Plate
Каталожный номер:Z50E030300003
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Magnet
Каталожный номер:Z50E030300002
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Support
Каталожный номер:ZL50.3.17.1
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Washer 8
Каталожный номер:GB/T93-2002
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Bolt M8X16
Каталожный номер:GB/T5783-2000
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:2 Gasket
Каталожный номер:ZL50.3.17-3A
Комплект:1
Примечание:
