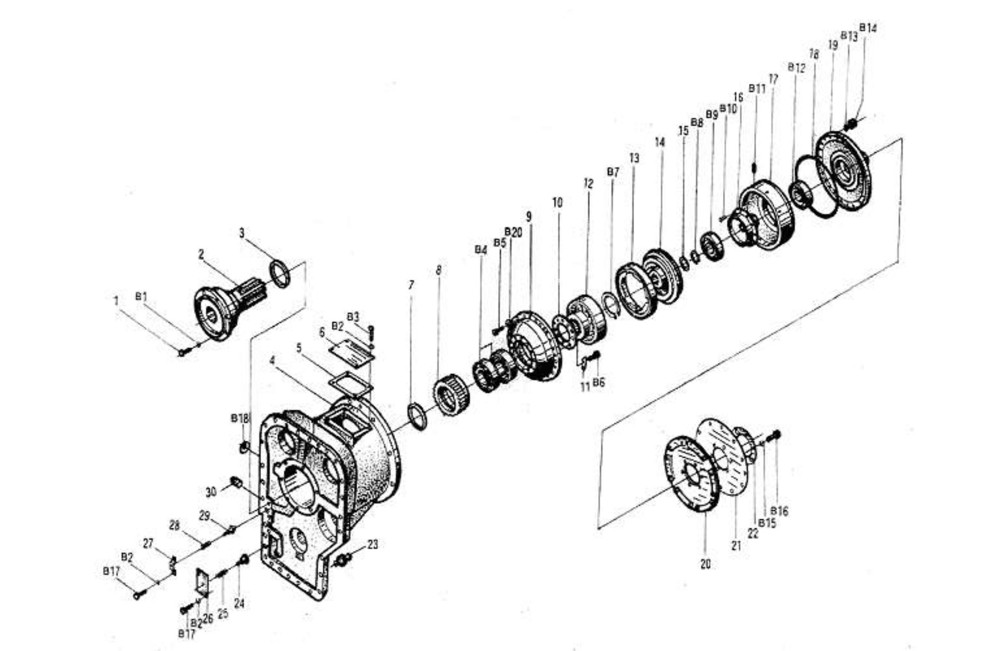

YJSW315-6 Torque Converter

← Z50E0110T56 Inlet Hose Assembly Z50E03T56 Transmission I →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:B20

Наименование:Washer 8

Каталожный номер:GB848-85

Комплект:24

Примечание:

№ на схеме:B17

Наименование:Bolt M8X16

Каталожный номер:GB5781-86

Комплект:6

Примечание:

№ на схеме:B16

Наименование:Bolt M12X30

Каталожный номер:GB5783-86

Комплект:6

Примечание:

№ на схеме:B15

Наименование:Washer 12

Каталожный номер:GB93-87

Комплект:6

Примечание:

№ на схеме:B14

Наименование:Nut M8

Каталожный номер:GB6170-86

Комплект:24

Примечание:

№ на схеме:B12

Наименование:Bearing 210

Каталожный номер:GB276-94

Комплект:1

Примечание:

№ на схеме:B11

Наименование:Pin

Каталожный номер:YJSW315.6.08/5(A)

Комплект:8

Примечание:

№ на схеме:B10

Наименование:Rivet 8X14.5

Каталожный номер:YJSW315.6.08/2

Комплект:12

Примечание:

№ на схеме:B9

Наименование:Bearing 113

Каталожный номер:GB276-94

Комплект:1

Примечание:

№ на схеме:B8

Наименование:Snap Ring 50

Каталожный номер:GB893.1-86

Комплект:1

Примечание:

№ на схеме:B7

Наименование:Snap Ring 80

Каталожный номер:GB894.1-86

Комплект:1

Примечание:

№ на схеме:B6

Наименование:Bolt M8X30

Каталожный номер:GB5783-86

Комплект:14

Примечание:

№ на схеме:B5

Наименование:Bolt M8X40

Каталожный номер:GB5783-86

Комплект:24

Примечание:

№ на схеме:B4

Наименование:Bearing 117

Каталожный номер:GB276-94

Комплект:2

Примечание:

№ на схеме:B3

Наименование:Bolt M8X16

Каталожный номер:GB5783-86

Комплект:6

Примечание:

№ на схеме:B2

Наименование:Washer 8

Каталожный номер:GB93-87

Комплект:32

Примечание:

№ на схеме:1

Наименование:M10X25 BoltM10X25

Каталожный номер:GB5783-86

Комплект:8

Примечание:

№ на схеме:2

Наименование:Stator Seat

Каталожный номер:YJSW315.6.20C

Комплект:1

Примечание:

№ на схеме:3

Наименование:Seal Ring

Каталожный номер:YJSW315.6.21

Комплект:1

Примечание:

№ на схеме:4

Наименование:Pump Body

Каталожный номер:YJSW315.6.01-X

Комплект:1

Примечание:

№ на схеме:5

Наименование:Gasket

Каталожный номер:YJSW315.6.12

Комплект:1

Примечание:

№ на схеме:6

Наименование:Plate

Каталожный номер:YJSW315.6.10

Комплект:1

Примечание:

№ на схеме:7

Наименование:Seal Ring

Каталожный номер:YJSW315.6.18

Комплект:1

Примечание:

№ на схеме:8

Наименование:Gear

Каталожный номер:YJSW315.6.16

Комплект:1

Примечание:

№ на схеме:9

Наименование:Impeller

Каталожный номер:YJSW315.6.13

Комплект:1

Примечание:

№ на схеме:10

Наименование:Gasket

Каталожный номер:YJSW315.6.19

Комплект:1

Примечание:

№ на схеме:11

Наименование:Gasket

Каталожный номер:YJSW315.6.23

Комплект:7

Примечание:

№ на схеме:12

Наименование:Stator

Каталожный номер:YJSW315.6.14

Комплект:1

Примечание:

№ на схеме:13

Наименование:Ist Turbine

Каталожный номер:YJSW315.6.08/4

Комплект:1

Примечание:

№ на схеме:14

Наименование:2nd Turbine

Каталожный номер:YJSW315.6.09

Комплект:1

Примечание:

№ на схеме:15

Наименование:Adjusting Shim

Каталожный номер:YJSW315.6.07

Комплект:1

Примечание:

№ на схеме:16

Наименование:Turbine

Каталожный номер:YJSW315.6.08/1

Комплект:1

Примечание:

№ на схеме:17

Наименование:Turbine Housing

Каталожный номер:YJSW315.6.08/3

Комплект:1

Примечание:

№ на схеме:18

Наименование:O--ring

Каталожный номер:YJSW315.6.03 O

Комплект:1

Примечание:

№ на схеме:19

Наименование:Housing

Каталожный номер:YJSW315.6.05C

Комплект:1

Примечание:

№ на схеме:20

Наименование:Plate

Каталожный номер:YJSW315.6.02

Комплект:6

Примечание:

№ на схеме:21

Наименование:Spring Plate

Каталожный номер:YJSW315.6.04

Комплект:2

Примечание:

№ на схеме:22

Наименование:Horn Driving Sleeve

Каталожный номер:YJSW315.6.06

Комплект:2

Примечание:

№ на схеме:23

Наименование:Connector

Каталожный номер:YJSW315.6.28C-AD

Комплект:1

Примечание:

№ на схеме:24

Наименование:Valve Rod

Каталожный номер:YJSW315.6.31

Комплект:1

Примечание:

№ на схеме:25

Наименование:Spring

Каталожный номер:YJSW315.6.29

Комплект:1

Примечание:

№ на схеме:26

Наименование:Plate

Каталожный номер:YJSW315.6.30

Комплект:1

Примечание:

№ на схеме:27

Наименование:Cover

Каталожный номер:YJSW315.6.26

Комплект:1

Примечание:

№ на схеме:28

Наименование:Spring

Каталожный номер:YJSW315.6.25

Комплект:1

Примечание:

№ на схеме:29

Наименование:Valve Rod

Каталожный номер:YJSW315.6.24

Комплект:1

Примечание:

№ на схеме:30

Наименование:R3/4 Plug 1B1 G B93-87 Washer 10

Каталожный номер:YJSW315.6.22

Комплект:8

Примечание:
