D32 Multi-way valve

← Z50E1008T56 Multi-Way Inverter Valve Z50E1002T56 Flange Assembly →

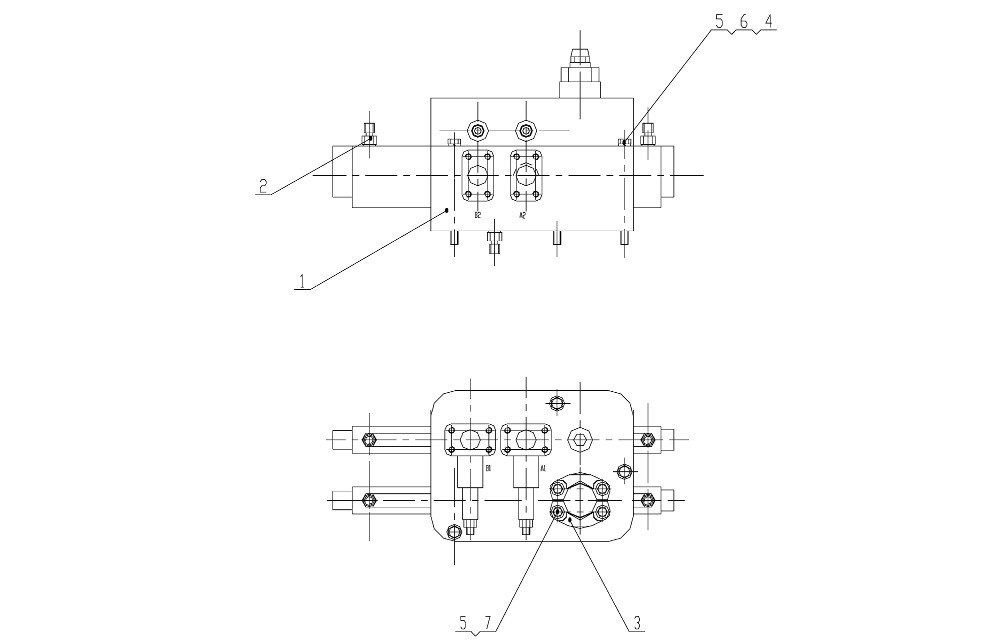

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cover

Каталожный номер:D32-1

Комплект:2

Примечание:

№ на схеме:2

Наименование:Valve-pole

Каталожный номер:D32-2

Комплект:1

Примечание:

№ на схеме:3

Наименование:Valve-style

Каталожный номер:D32-3

Комплект:1

Примечание:

№ на схеме:4

Наименование:Stuff

Каталожный номер:D32-4

Комплект:2

Примечание:

№ на схеме:5

Наименование:Cover

Каталожный номер:D32-5

Комплект:2

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:D32-6

Комплект:4

Примечание:

№ на схеме:7

Наименование:Spring

Каталожный номер:D32-7

Комплект:2

Примечание:

№ на схеме:8

Наименование:Spring

Каталожный номер:D32-8

Комплект:2

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:D32-9

Комплект:1

Примечание:

№ на схеме:10

Наименование:Cover

Каталожный номер:D32-11

Комплект:1

Примечание:

№ на схеме:11

Наименование:Valve-pole

Каталожный номер:D32-12

Комплект:1

Примечание:

№ на схеме:12

Наименование:Cover

Каталожный номер:D32-13

Комплект:1

Примечание:

№ на схеме:13

Наименование:Spring

Каталожный номер:D32-14

Комплект:1

Примечание:

№ на схеме:14

Наименование:Valve

Каталожный номер:D32-15

Комплект:1

Примечание:

№ на схеме:15

Наименование:Valve

Каталожный номер:D32.1-00

Комплект:2

Примечание:

№ на схеме:16

Наименование:Valve

Каталожный номер:D32.2a-00

Комплект:1

Примечание:

№ на схеме:17

Наименование:Spring

Каталожный номер:D32-16

Комплект:3

Примечание:

№ на схеме:18

Наименование:Valve

Каталожный номер:D32-17

Комплект:3

Примечание:

№ на схеме:19

Наименование:Cover

Каталожный номер:D32-19

Комплект:3

Примечание:

№ на схеме:20

Наименование:Sign

Каталожный номер:D32-20

Комплект:1

Примечание:
