Pilot Valve Z5E31002T18

← Hydraulic Oil Tank Z5E31001T18 Steel Tube Assembly Z5E31003T18 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

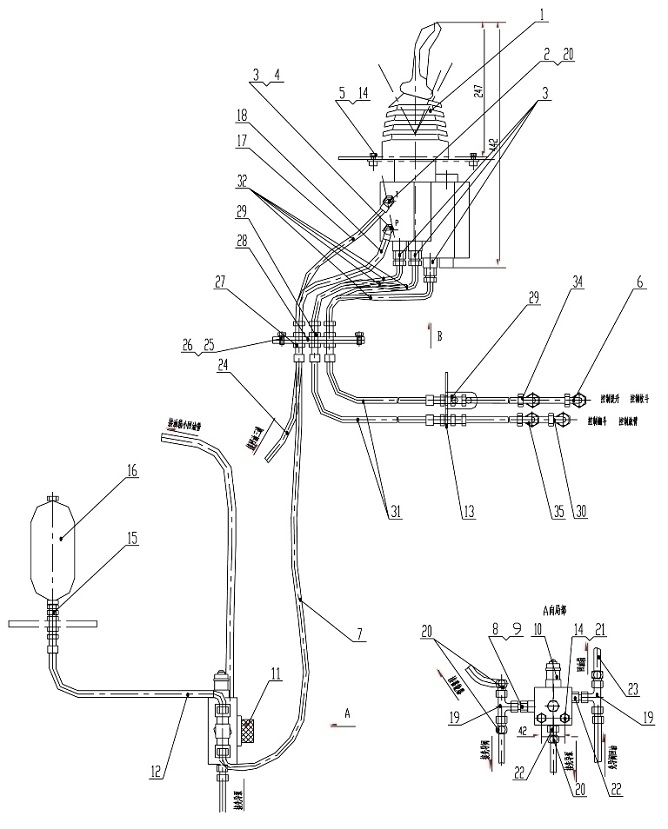

№ на схеме:1

Наименование:Forerunner Valve

Каталожный номер:JZDXF-00

Комплект:1

Примечание:

№ на схеме:2

Наименование:Connector

Каталожный номер:1CH-18Z

Комплект:1

Примечание:

№ на схеме:3

Наименование:Connector

Каталожный номер:1CH-16-14Z

Комплект:6

Примечание:

№ на схеме:4

Наименование:Connector

Каталожный номер:2C9-16Z

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt M10X25

Каталожный номер:GB/T5783-2000

Комплект:4

Примечание:

№ на схеме:6

Наименование:Hose

Каталожный номер:20441-16-04Z/20411-16-04ZX 1T04X1500

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hose

Каталожный номер:20491-18-04Z/20411-16-04Z X1T04AGX750

Комплект:1

Примечание:

№ на схеме:8

Наименование:Valve

Каталожный номер:RD12-LZ

Комплект:1

Примечание:

№ на схеме:9

Наименование:Connector

Каталожный номер:2HC-16-18Z

Комплект:1

Примечание:

№ на схеме:10

Наименование:Valve

Каталожный номер:YLF10

Комплект:1

Примечание:

№ на схеме:11

Наименование:Connector M14X1.5

Каталожный номер:4MN-14WD

Комплект:1

Примечание:

№ на схеме:12

Наименование:Hose

Каталожный номер:20411-18-06Z/20491-18-06Z

Комплект:1

Примечание:

№ на схеме:13

Наименование:Transition Board

Каталожный номер:X2T06AGX270

Комплект:1

Примечание:

№ на схеме:14

Наименование:Washer 10

Каталожный номер:Z5E3100300001T7

Комплект:6

Примечание:

№ на схеме:15

Наименование:Connector

Каталожный номер:GB/T93-1987

Комплект:1

Примечание:

№ на схеме:16

Наименование:Accumulator

Каталожный номер:6GC-08-18/LN

Комплект:1

Примечание:

№ на схеме:17

Наименование:Hose

Каталожный номер:SBO210-0.32E1/112U-210AK60

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hose

Каталожный номер:20411-18-06ZX1T06AGX530

Комплект:1

Примечание:

№ на схеме:19

Наименование:Hose

Каталожный номер:20411-16-04Z/20491-16-04ZX

Комплект:2

Примечание:

№ на схеме:20

Наименование:Connector

Каталожный номер:1T04AGX500

Комплект:3

Примечание:

№ на схеме:21

Наименование:Bolt M12X50

Каталожный номер:CC-18Z

Комплект:2

Примечание:

№ на схеме:22

Наименование:Connector

Каталожный номер:2C9-18Z

Комплект:2

Примечание:

№ на схеме:23

Наименование:Connector

Каталожный номер:GB/T5783-2000

Комплект:1

Примечание:

№ на схеме:24

Наименование:Hose

Каталожный номер:1CH-18-16Z

Комплект:1

Примечание:

№ на схеме:25

Наименование:Washer 8

Каталожный номер:20411-18-06Z/20491-18-06Z

Комплект:4

Примечание:

№ на схеме:26

Наименование:Bolt M8x16

Каталожный номер:X1T06AGX1900

Комплект:4

Примечание:

№ на схеме:27

Наименование:Connector

Каталожный номер:20411-18-06Z/20491-18-06Z

Комплект:1

Примечание:

№ на схеме:28

Наименование:Valve

Каталожный номер:X1T06AGX750

Комплект:1

Примечание:

№ на схеме:29

Наименование:Hose

Каталожный номер:GB/T93-1987

Комплект:11

Примечание:

№ на схеме:30

Наименование:Hose

Каталожный номер:GB/T5783-2000

Комплект:1

Примечание:

№ на схеме:31

Наименование:Hose

Каталожный номер:6C-18/LNZ

Комплект:4

Примечание:

№ на схеме:32

Наименование:Hose

Каталожный номер:Z50G100500001T15

Комплект:4

Примечание:

№ на схеме:33

Наименование:Hose

Каталожный номер:6C-16/LNZ

Комплект:1

Примечание:

№ на схеме:34

Наименование:Hose

Каталожный номер:20441-16-04Z/20411-16-04ZX

Комплект:1

Примечание:

№ на схеме:35

Наименование:Hose

Каталожный номер:1T04AGX1880

Комплект:1

Примечание:
