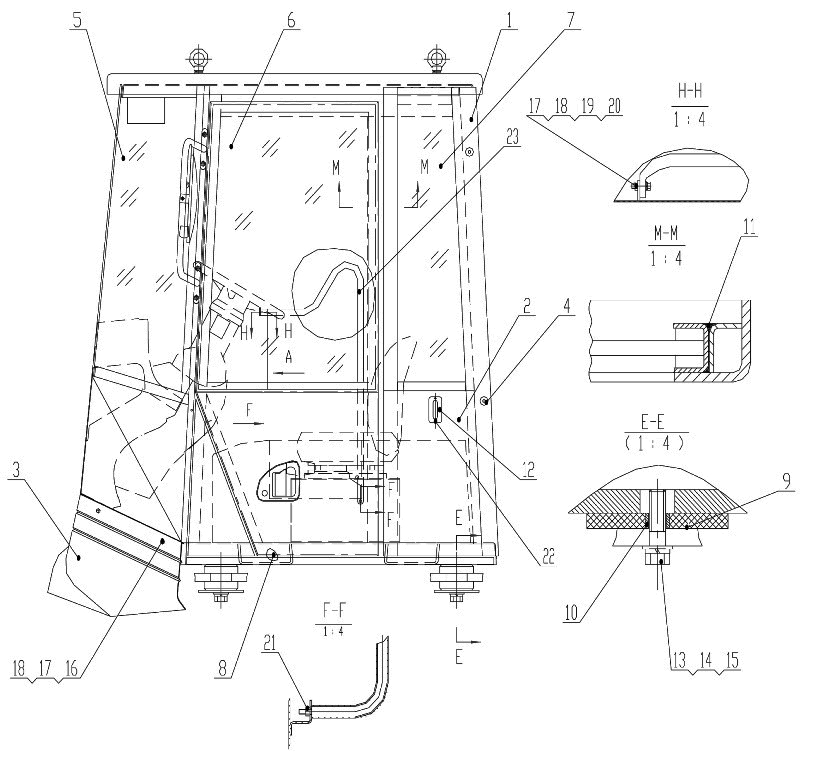

Cab I

← Frame Group I Cab II →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cab Body

Каталожный номер:Z5E31301T18

Комплект:1

Примечание:

№ на схеме:2

Наименование:Adorning Assembly

Каталожный номер:Z5E31303T3

Комплект:1

Примечание:

№ на схеме:3

Наименование:Boarding

Каталожный номер:Z5E31305T3

Комплект:1

Примечание:

№ на схеме:4

Наименование:Underlay

Каталожный номер:Z50G1308T15

Комплект:4

Примечание:

№ на схеме:5

Наименование:Glass

Каталожный номер:Z5E3130000003

Комплект:2

Примечание:

№ на схеме:6

Наименование:Glass

Каталожный номер:Z5E3130000006

Комплект:2

Примечание:

№ на схеме:7

Наименование:Glass

Каталожный номер:Z5E3130000005

Комплект:2

Примечание:

№ на схеме:8

Наименование:Glue

Каталожный номер:Z50G130000018T15

Комплект:2

Примечание:

№ на схеме:9

Наименование:Rubber

Каталожный номер:Z5E3130000015

Комплект:4

Примечание:

№ на схеме:10

Наименование:Bush

Каталожный номер:Z50E130000002T38

Комплект:4

Примечание:

№ на схеме:11

Наименование:Glue

Каталожный номер:Z50G130000024T15

Комплект:

Примечание:

№ на схеме:12

Наименование:Sheet

Каталожный номер:Z50G130000026T15

Комплект:2

Примечание:

№ на схеме:13

Наименование:Bolt M24X2X80

Каталожный номер:GB/T5786-2000

Комплект:4

Примечание:

№ на схеме:14

Наименование:Washer 24

Каталожный номер:GB/T93-1987

Комплект:4

Примечание:

№ на схеме:15

Наименование:Washer 24

Каталожный номер:GB/T96.2-2002

Комплект:4

Примечание:

№ на схеме:16

Наименование:Bolt M8X30

Каталожный номер:GB/T5783-2000

Комплект:7

Примечание:

№ на схеме:17

Наименование:Washer 8

Каталожный номер:GB/T6170-2000

Комплект:7

Примечание:

№ на схеме:18

Наименование:Washer 8

Каталожный номер:GB/T96.1-2002

Комплект:7

Примечание:

№ на схеме:19

Наименование:Bolt M8X20

Каталожный номер:GB/T5783-2000

Комплект:1

Примечание:

№ на схеме:20

Наименование:Nut M8

Каталожный номер:GB/T6170-2000

Комплект:2

Примечание:

№ на схеме:21

Наименование:Nut M10

Каталожный номер:GB/T6170-2000

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt ST4.2X16

Каталожный номер:GB/T5283-1985

Комплект:4

Примечание:

№ на схеме:23

Наименование:Handle Assembly

Каталожный номер:Z50G1310T15

Комплект:1

Примечание:
